Возможно ли разработать высококлассную материнскую плату на небольшом текстолитовом основании размером всего 170 × 170 мм? Этот вопрос кажется необычным, однако компания MSI нашла на него утвердительный ответ, выпустив новинку — модель MSI MPG X870I EDGE TI EVO WIFI, построенную на передовом чипсете AMD X870. Плата обладает полным набором функций и оснащена чрезвычайно эффективной системой питания процессора. Подобная инженерная концепция в создании миниатюрных решений не только вызывает восхищение, но и подчёркивает технологическое лидерство MSI среди других производителей. В то же время, высокая сложность и плотность расположения элементов на плате порождают вопросы о надёжности и возможном перегреве отдельных узлов, но в MSI уверяют, что все системы функционируют корректно. В рамках данного обзора мы постараемся проверить эти заявления, детально представив вам особенности новой модели.
⇡#Технические параметры и цена
| Совместимые процессоры | Процессоры AMD Ryzen серий 9000, 8000 и 7000 для разъёма Socket AM5 |
| Системная логика | AMD X870 |
| Организация памяти | 2 слота для модулей UDIMM/CUDIMM DDR5, максимальный объём — до 128 ГБ; |
| реализован двухканальный доступ к памяти; | |
| поддерживаются модули с частотами от 4800 до 5600 МГц (стандарт JEDEC) и от 5600 до 10000 МГц (в разгоне); | |
| имеется поддержка технологий AMD POR Speed, JEDEC Speed и AMD EXPO | |
| Видеоинтерфейсы | 1 разъём HDMI 2.1 (поддержка 4K при 60 Гц) |
| Слоты расширения | От процессорного разъёма: |
| – 1 слот PCI Express 5.0 x16/x8/x4 | |
| Интерфейсы для накопителей | От процессора: |
| – 1 разъём M.2_1, предназначенный только для накопителей PCIe 5.0 x4 длиной 80 мм; | |
| от чипсета AMD X870: | |
| – 1 разъём M.2_2, предназначенный только для накопителей PCIe 4.0 x4 длиной 80 мм; | |
| – 2 порта SATA с пропускной способностью до 6 Гбит/с; | |
| от чипсета AMD X870 на плате XPANDER: | |
| – 1 разъём M.2_2, предназначенный только для накопителей PCIe 4.0 x4 длиной 80 мм; | |
| Сетевые | Контроллер Realtek 8126 с поддержкой скорости 5 Гбит/с; |
| интерфейсы | беспроводной модуль Wi-Fi 7 Qualcomm QCNCM865 (802.11 a/b/g/n/ac/ax/be) со скоростью до 5,8 Гбит/с, работающий в диапазонах 2,4, 5 и 6 ГГц (ширина канала 320 МГц), а также Bluetooth 5.4 |
| Аудиосистема | 7.1-канальный HD-аудиокодек Realtek ALC4080 (32 бит/384 кГц): |
| – аудиотракт изолирован от остальных компонентов на печатной плате | |
| Интерфейсы USB | Всего доступно 13 USB-портов, включая: |
| – 2 порта USB Type-C 40 Гбит/с (расположены на задней панели); | |
| – 1 порт USB Type-C 20 Гбит/с (внутренний); | |
| – 1 порт USB Type-C 10 Гбит/с (расположен на задней панели); | |
| – 5 портов USB 3.2 Gen2 10 Гбит/с (Type-A на задней панели); | |
| – 2 порта USB 3.2 Gen1 5 Гбит/с (внутренние); | |
| – 2 порта USB 2.0 (внутренние) | |
| Разъёмы и элементы на задней панели | Видеовыход HDMI 2.1; |
| два порта USB 3.2 Gen1 Type-A; | |
| порт USB Type-C 40 Гбит/с; | |
| кнопки Clear CMOS и Flash BIOS; | |
| два порта USB 3.2 Gen1 Type-A; | |
| порт USB Type-C 40 Гбит/с; | |
| порт USB Type-C 10 Гбит/с, порт USB 3.2 Gen2 Type-A и сетевой разъём; | |
| два SMA-коннектора для антенн беспроводного модуля (2T2R); | |
| оптический выход и два аудиоразъёма 3,5 мм | |
| Внутренние разъёмы на плате | 24-контактный разъём основного питания ATX; |
| 8-контактный разъём дополнительного питания ATX 12 В; | |
| 2 порта SATA 3; | |
| 2+1 разъём M.2 Socket 3; | |
| разъём USB Type-C для подключения порта USB 3.2 20 Гбит/с; | |
| разъём USB для подключения двух портов USB 3.2 Gen1 5 Гбит/с; | |
| разъём USB для подключения двух портов USB 2.0; | |
| 3 4-пиновых разъёма для подключения вентилятора процессора, помпы СЖО и корпусного вентилятора; | |
| контакты для подключения кнопок и индикаторов передней панели корпуса; | |
| аудиоразъём для передней панели корпуса; | |
| коннектор датчика открытия корпуса (JCI); | |
| коннектор EZ Conn-header (JAF_2); | |
| коннектор ARGB LED (поддерживает адресуемые светодиодные ленты 5В/3A); | |
| 4 светодиода диагностики EZ Debug; | |
| светодиод EZ Memory Detection | |
| BIOS | 512-Мбит UEFI AMI BIOS с многоязычным интерфейсом и графической оболочкой |
| Контроллер ввода-вывода | Nuvoton NCT6687D-R |
| Дополнительные особенности | 12-слойная печатная плата на основе материала серверного класса; |
| система питания процессора 8+2+1 фаза (110А SPS); | |
| слот PCI-E с усилением Steel Armor II; | |
| режим расширения памяти Memory Extension; | |
| фирменный интерфейс BIOS Click Bios X; | |
| пакет утилит MSI Center | |
| Форм-фактор и размеры (мм) | Mini-ITX, 170 × 170 |
| Поддерживаемые ОС | Windows 11 64-бит |
| Гарантия (лет) | 3 |
| Рекомендованная цена (руб.) | 50 499 |
⇡#Комплект поставки и упаковка

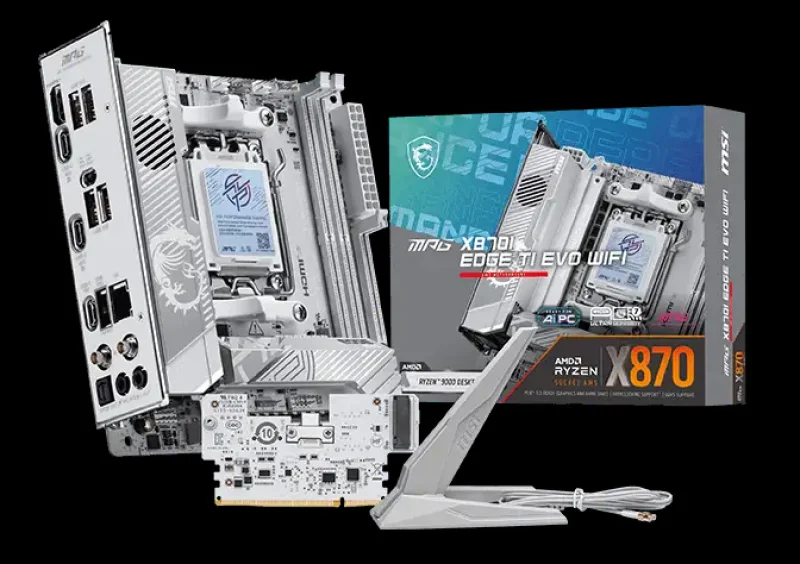

Материнская плата MSI MPG X870I EDGE TI EVO WIFI поставляется в небольшой, но прочной коробке из качественного цветного картона. На передней стороне упаковки размещено изображение самой платы, её точное название и информация о чипсете.
|
|
На задней части коробки можно ознакомиться с ключевыми особенностями продукта, его основными техническими параметрами и списком разъёмов на тыловой панели.

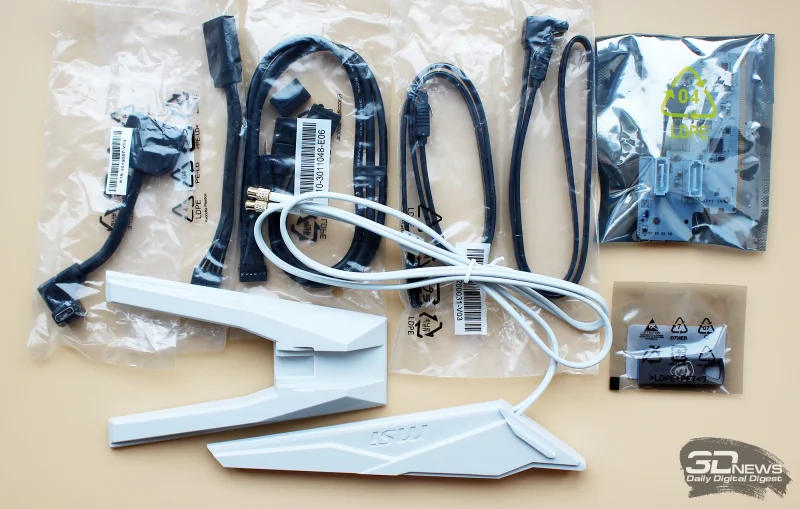

Комплект поставки этой компактной модели MPG X870I EDGE TI EVO WIFI способен удивить даже в сравнении с полноразмерными ATX-платами. Помимо стандартных компонентов, таких как антенна для модуля Wi-Fi 7 и два SATA-кабеля, в набор входит расширительная плата 5-in-1 Xpander, переходник для USB, кабель для подключения передней панели корпуса, три винта для крепления накопителей M.2, а также кабель 3-in-1 EZ Conn и флеш-накопитель с драйверами и программным обеспечением.
Дополнительно в коробке находятся краткое руководство пользователя, купон MSI Shout Out и комплект стикеров.
Плата производится в Китае и на территории России поддерживается трёхлетней гарантией. Что касается цены, то, слегка перефразируя известное высказывание, «если вы читаете эти строки стоя, лучше присядьте...», поскольку стоимость MSI MPG X870I EDGE TI EVO WIFI начинается от пятидесяти тысяч рублей. Это весьма высокая цена даже для полноформатных ATX-плат на базе AMD X870, не говоря уже о решениях формата mini-ITX. Однако стоит помнить, что перед нами флагманская модель, поэтому, сделав глубокий вдох, продолжим знакомство.
⇡#Дизайн и особенности

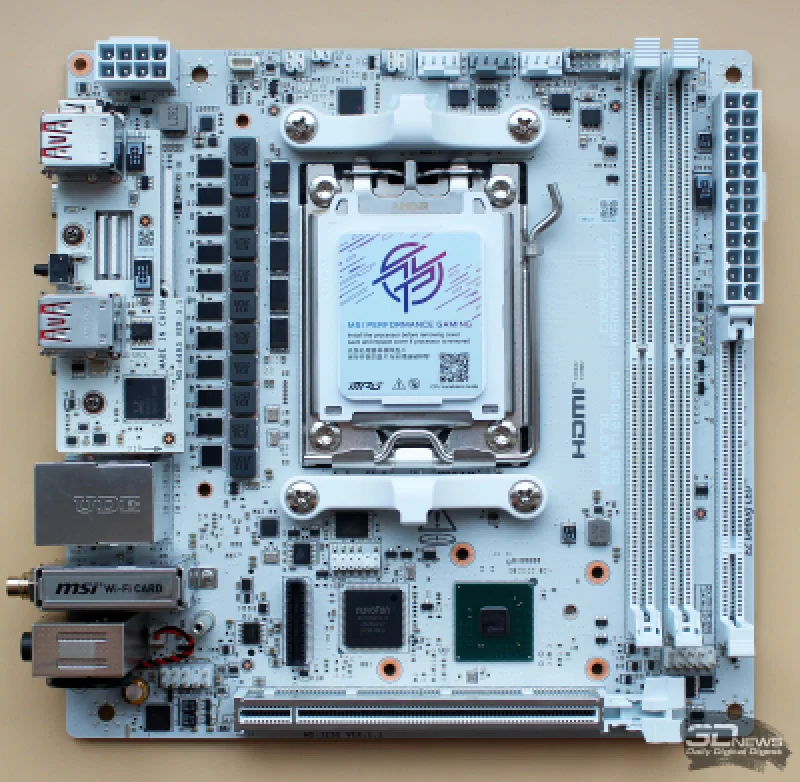

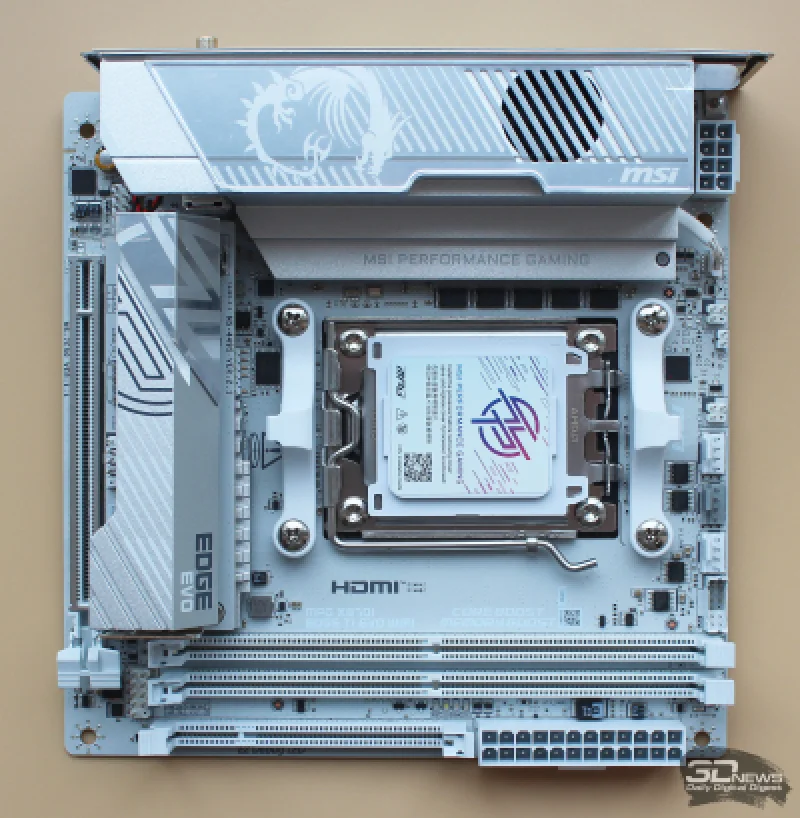

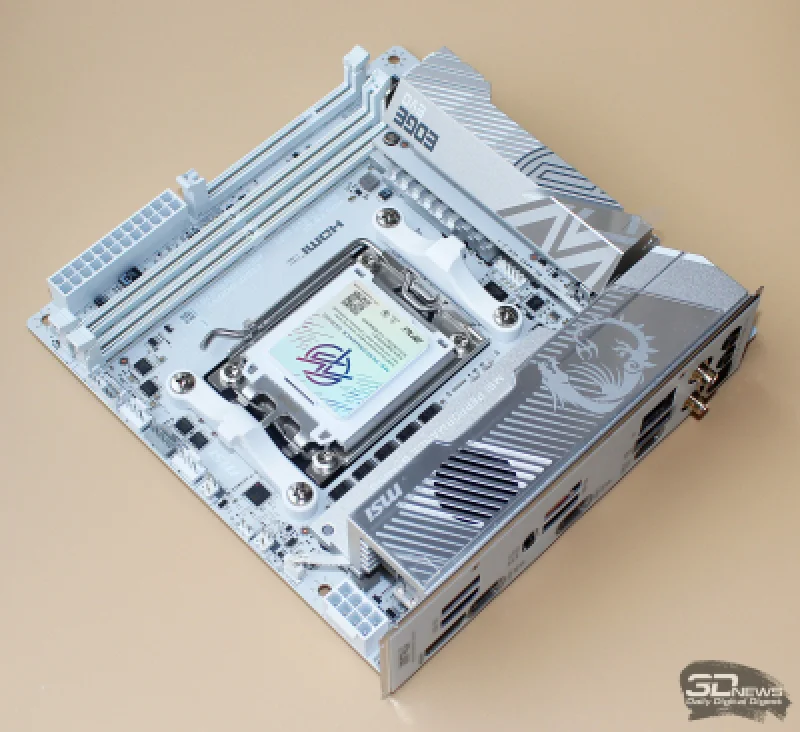

Новая материнская плата MSI MPG X870I EDGE TI EVO WIFI, подобно ранее выпущенной модели MPG B850I Edge Ti WiFi, относится к игровой линейке Performance Gaming и построена на компактной серебристо-белой печатной плате формата mini-ITX. Её внешний вид привлекает внимание: крупные радиаторы с диагональными гранями и логотипом дракона занимают значительную часть поверхности, создавая впечатление мощного и динамичного устройства.
|
|

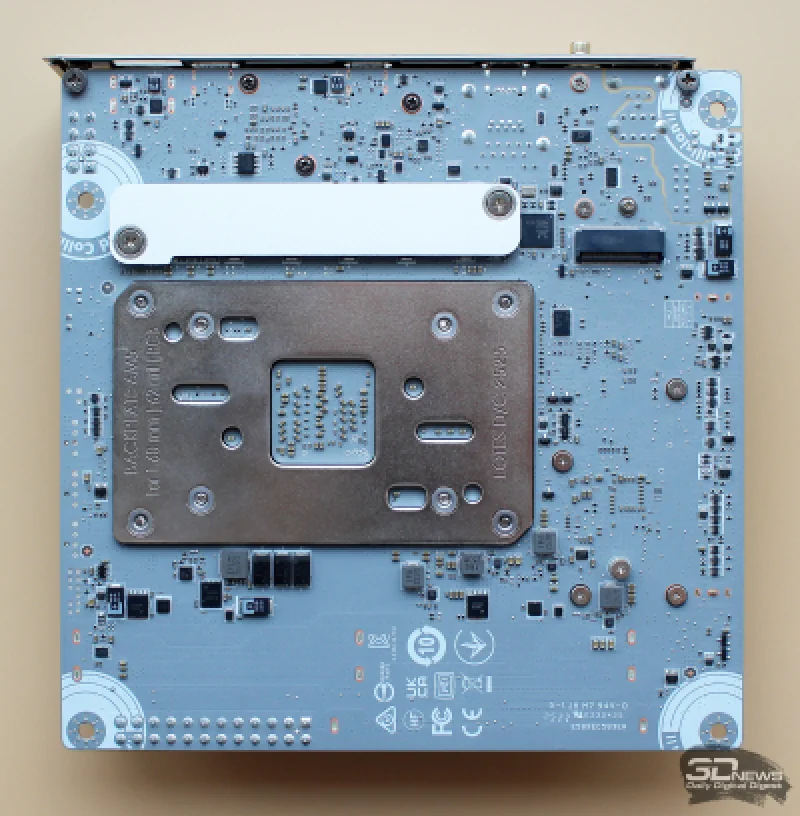

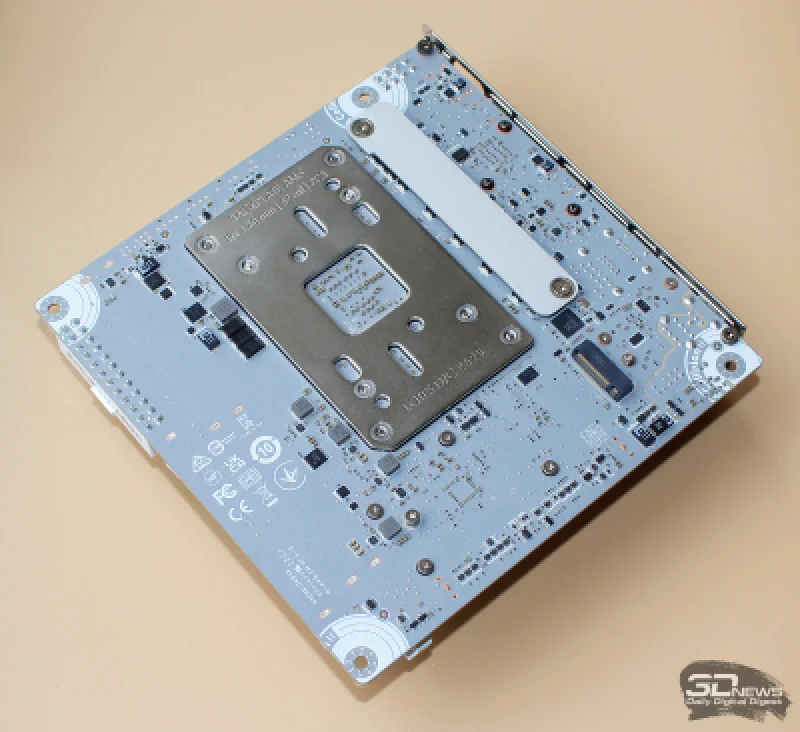

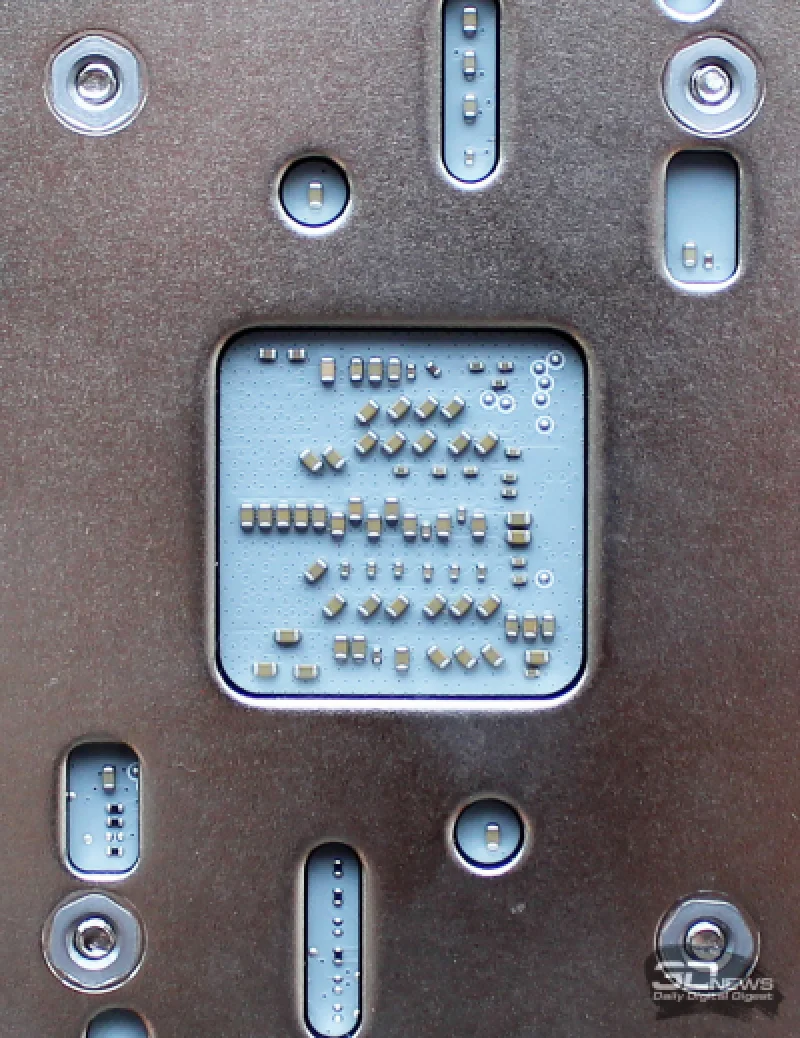

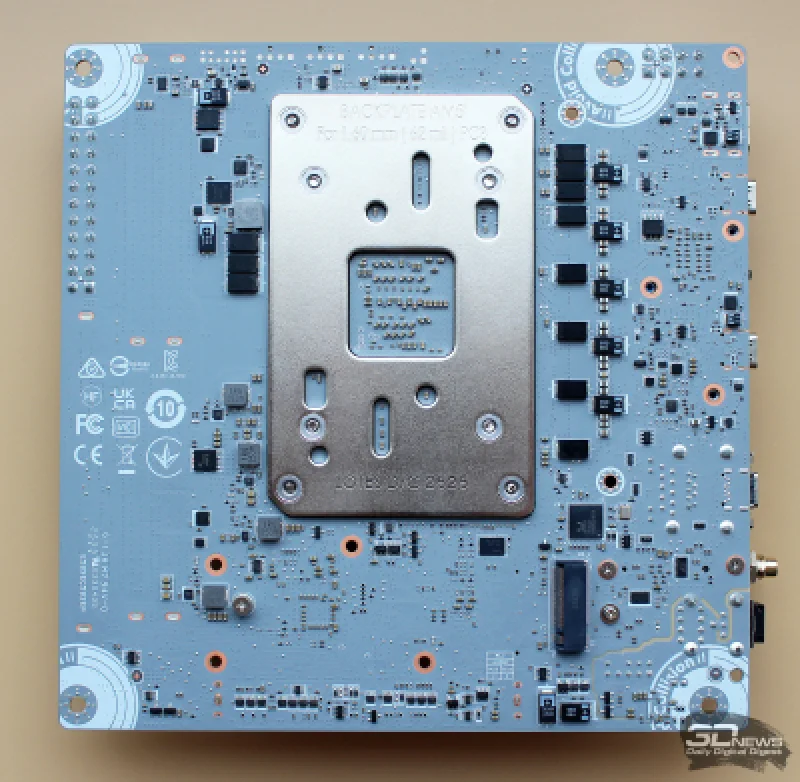

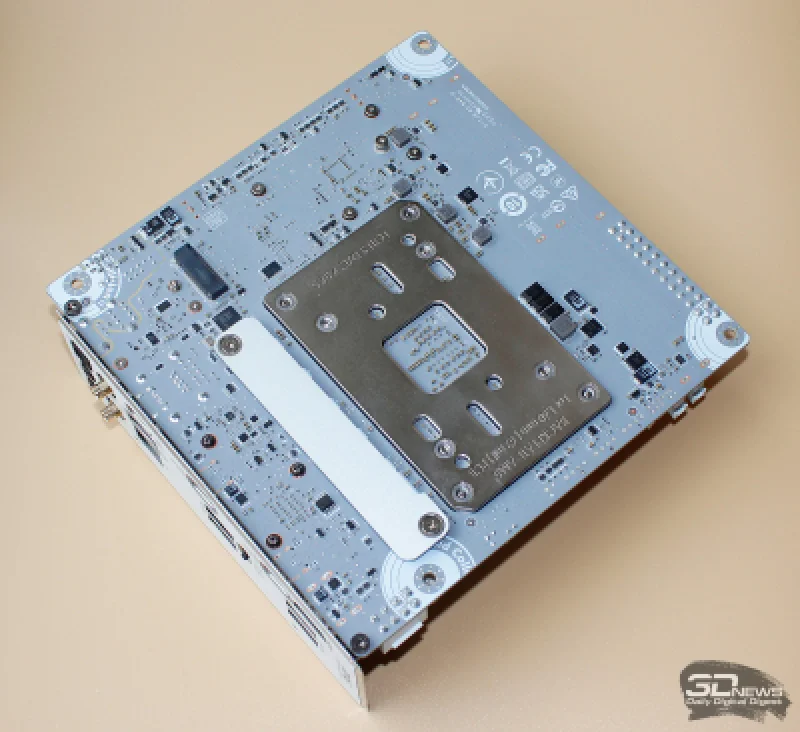

На тыльной стороне платы обращает на себя внимание массивная усиливающая пластина процессорного разъёма, а рядом расположена пластина системы питания CPU и один из разъёмов M.2.
|
|

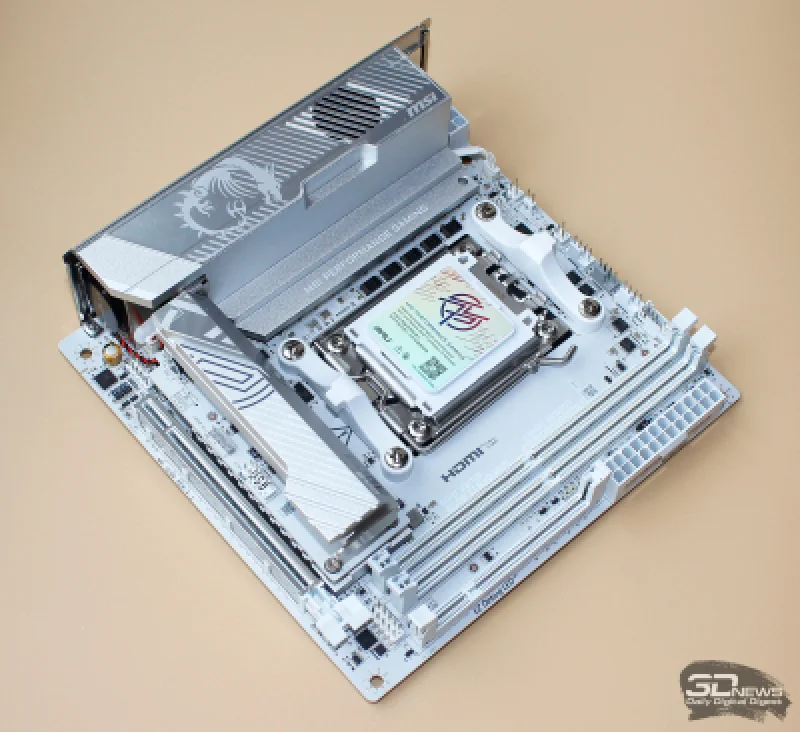

Несмотря на малые габариты, плата производит впечатление тщательно сбалансированного и эстетичного продукта, где каждый компонент продуманно размещён — этот аспект мы рассмотрим подробнее далее.
Интегрированная панель ввода-вывода также выполнена в белом цвете, что поддерживает общую цветовую концепцию устройства.

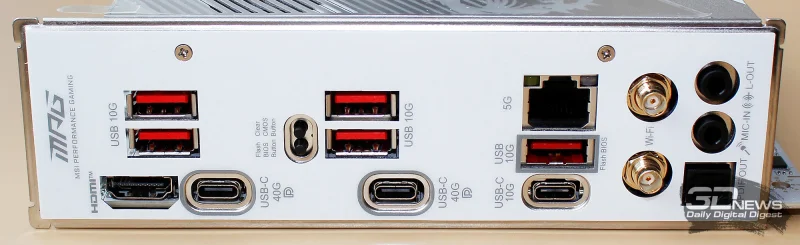

На ней размещены: видеовыход HDMI 2.1, восемь портов USB (включая два высокоскоростных Type-C с пропускной способностью 40 Гбит/с), сетевой разъём, SMA-коннекторы для антенн беспроводного модуля (2T2R), оптический аудиовыход и два аналоговых аудиоразъёма 3,5 мм. Также здесь видны кнопки Clear CMOS и Flash BIOS, которые утоплены в корпус панели для защиты от случайного нажатия.

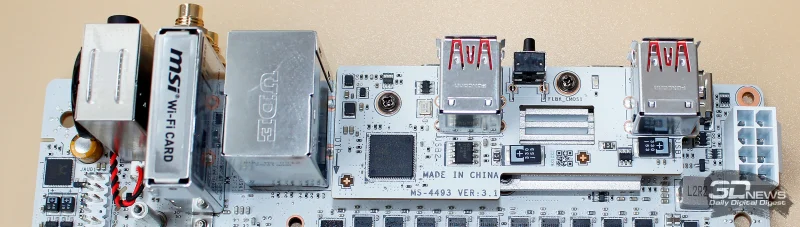

Стоит отметить, что из-за плотного расположения элементов четыре USB-порта и эти кнопки вынесены на отдельную плату, установленную вторым уровнем, что становится хорошо заметно после снятия радиаторного кожуха.
Многие материнские платы формата mini-ITX обладают ограничениями по совместимости с крупногабаритными кулерами, и модель MSI MPG X870I EDGE TI EVO WIFI — не исключение. Например, на неё невозможно смонтировать двухбашенный охладитель PentaWave Z06D SRB, поскольку нижний радиатор платы расположен слишком близко к процессорному разъёму, и монтажная скоба упирается в него. Однако для плат такого размера это нельзя считать минусом — скорее, особенностью, которую необходимо принимать во внимание при выборе системы охлаждения для CPU.
|
|
Все радиаторы на MSI MPG X870I EDGE TI EVO WIFI зафиксированы винтами, благодаря чему их демонтаж не вызывает затруднений. Термопрокладки на элементах VRM-цепи при этом не повреждаются, что является важным преимуществом.
|
|
В основе MSI MPG X870I EDGE TI EVO WIFI лежит 12-слойная текстолитовая плата, изготовленная из серверного материала с повышенным содержанием меди в каждом слое. Кроме того, в данной модели применена технология PCB Fabric, обеспечивающая более точный контроль волнового сопротивления и улучшенную термостабильность в процессе производства. В результате это способствует повышению качества передачи сигналов, росту пропускной способности и снижению уровня сигнальных потерь.

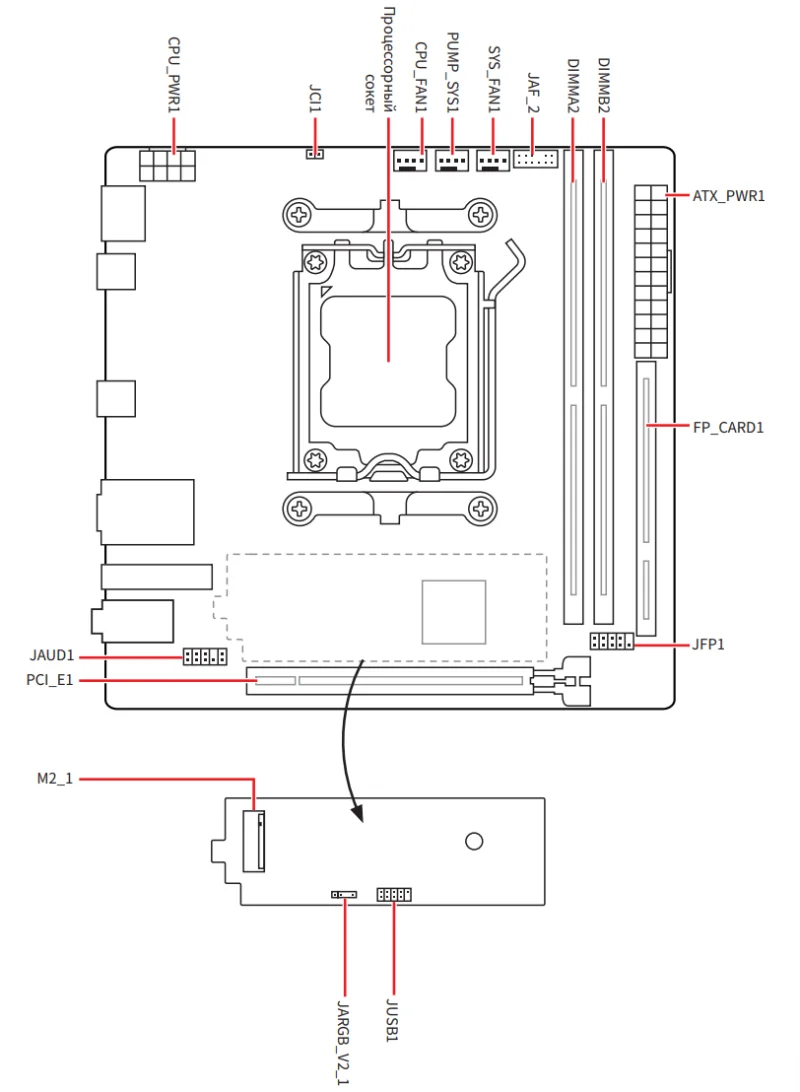

Расположение основных компонентов и разъёмов на плате показано на схеме ниже.

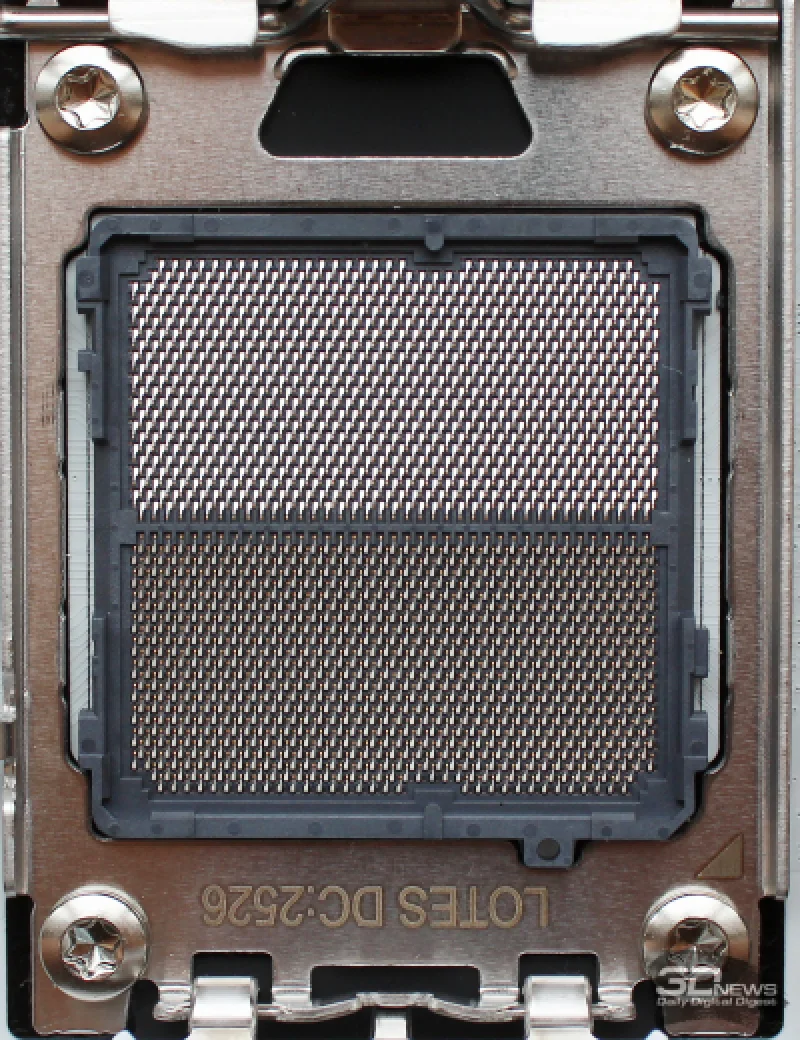

Согласно маркировке, штатный разъём AM5, используемый в данной конструкции, произведён компанией Lotes.
|
|
На данной материнской плате реализована поддержка всего спектра процессоров: от базового AMD Ryzen 3 8300G до топовой модели Ryzen 9 9950X3D (архитектура Granite Ridge).

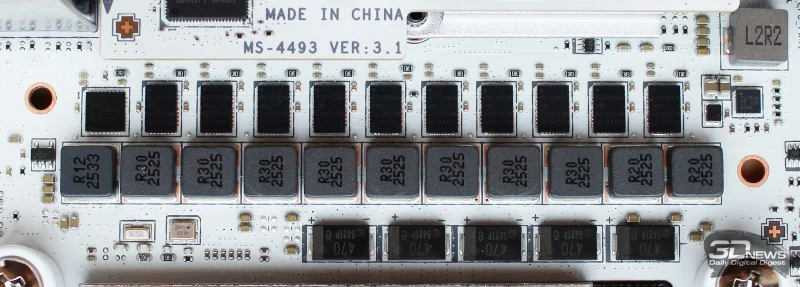

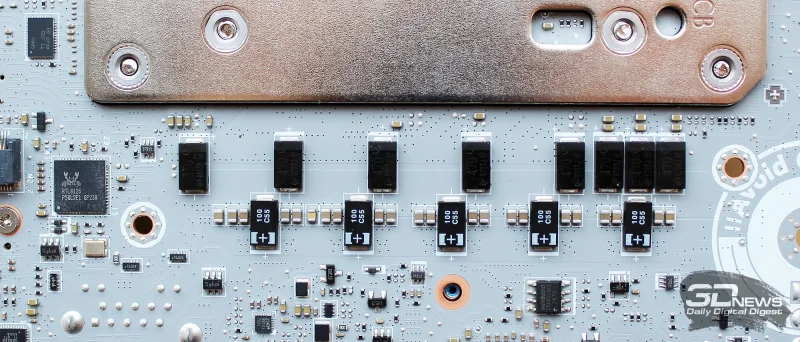

Конфигурация VRM для CPU в модели MSI MPG X870I EDGE TI EVO WIFI организована по принципу «8+2+1» с применением восьми силовых элементов Renesas RAA2209004, рассчитанных на 110 ампер каждый.
В результате, совокупная теоретическая нагрузочная способность подсистемы питания процессора составляет 880А — исключительно высокий параметр для столь миниатюрного форм-фактора платы.

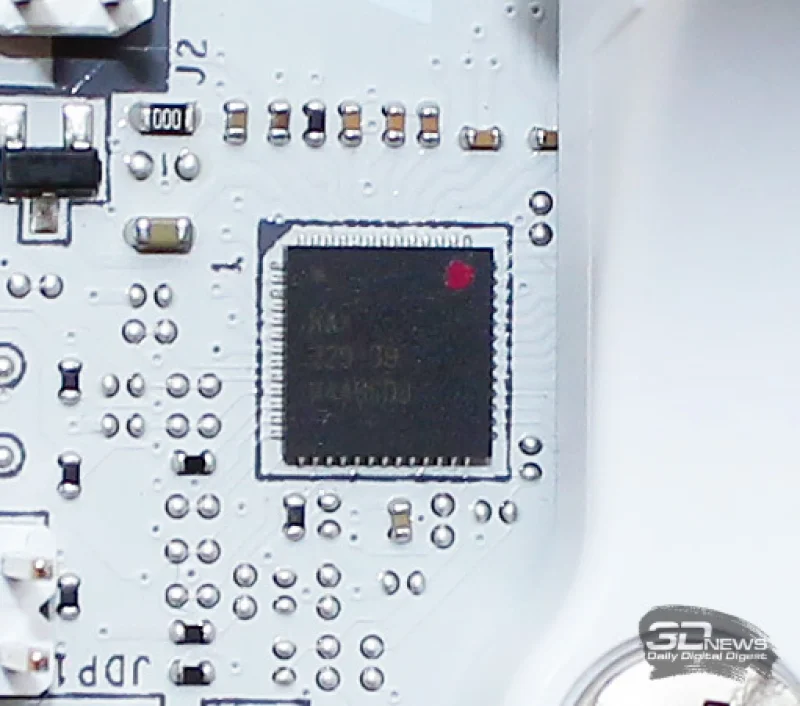

Координацию работы цепей питания CPU выполняет ШИМ-контроллер Renesas RAA229139.

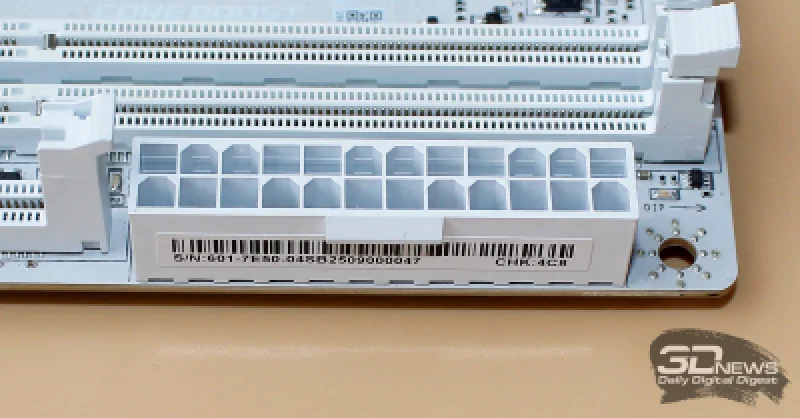

Энергоснабжение осуществляется через традиционные 24-контактный и 8-контактный разъёмы, оборудованные цельнометаллическими контактами повышенной надёжности (что, по заявлению производителя, улучшает стабильность напряжения и уменьшает сопротивление).
|
|

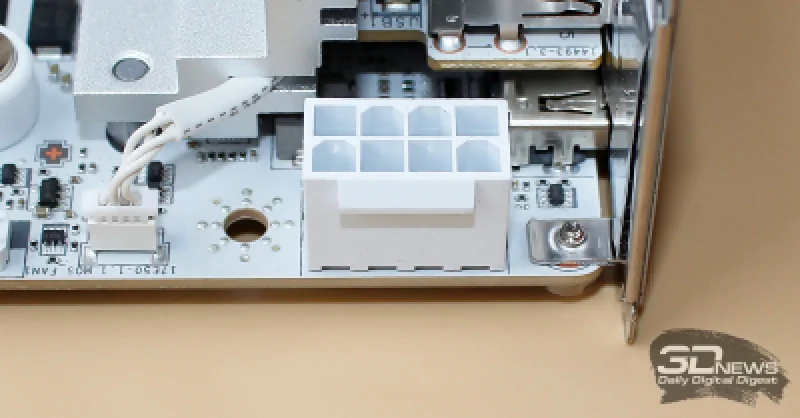

Разъёмы расположены защёлками наружу, однако если с 24-контактным проблем не возникает, то доступ к 8-контактному, находящемуся в самом углу платы и частично перекрытому радиатором, может быть затруднён. Впрочем, эти особенности логично объясняются стремлением к максимальной компактности конструкции.
MSI MPG X870I EDGE TI EVO WIFI оснащена двумя слотами для оперативной памяти стандарта DDR5. Монтаж выполнен по передовой технологии поверхностного монтажа (SMT), а фиксаторы модулей расположены с правой стороны.
Эта материнская плата поддерживает до 128 ГБ оперативной памяти. Она работает в двухканальном режиме и совместима с технологиями AMD POR Speed, JEDEC Speed и AMD EXPO, а также с модулями, частота которых может достигать 10 ГГц. Хотя последняя цифра выглядит очень внушительно, сама компания MSI пока официально её не подтверждает, так как в списке проверенных и рекомендованных модулей памяти для данной модели присутствуют только комплекты с максимальной частотой 8,4 ГГц.

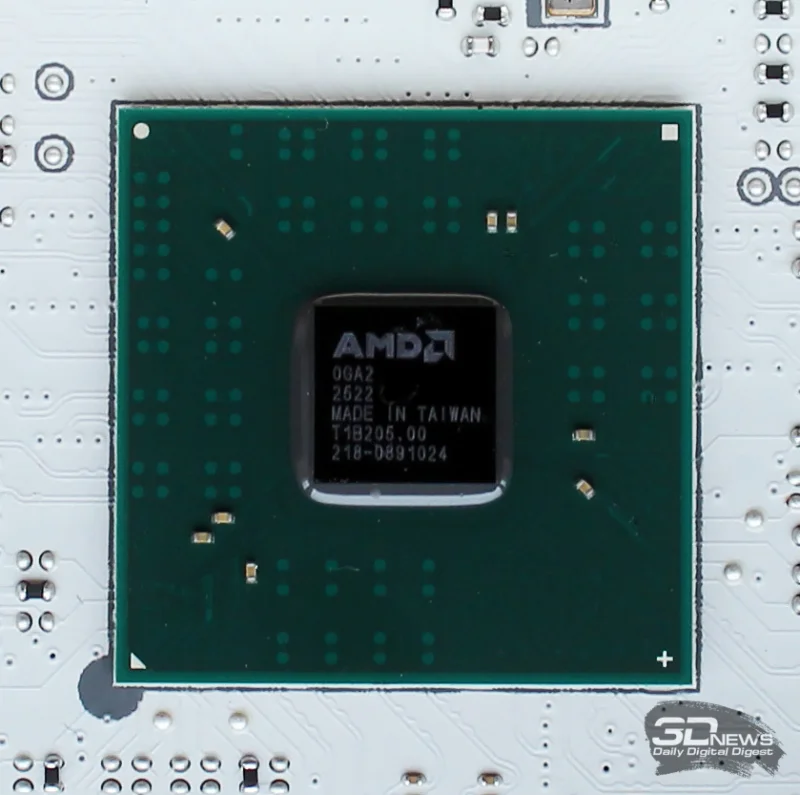

В основе модели MSI MPG X870I EDGE TI EVO WIFI лежит топовый набор системной логики AMD X870.

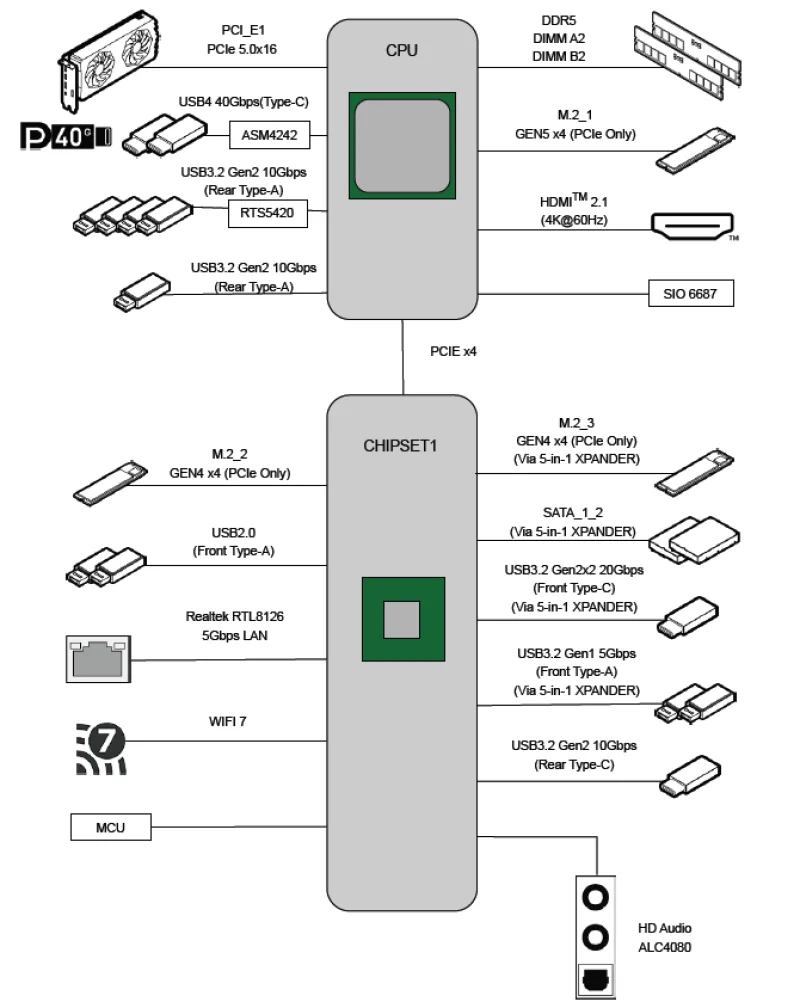

Ниже представлена схема, которая показывает, как распределяются ресурсы этого чипсета и центрального процессора.

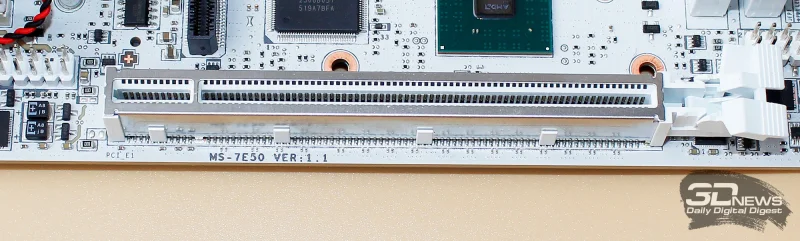

На плате расположен один слот PCI-Express x16 поколения 5.0, который заключён в фирменный алюминиевый кожух Steel Armor. Этот кожух не только укрепляет конструкцию слота, но и защищает его контакты от электромагнитных наводок. Данный слот подключён напрямую к процессору.

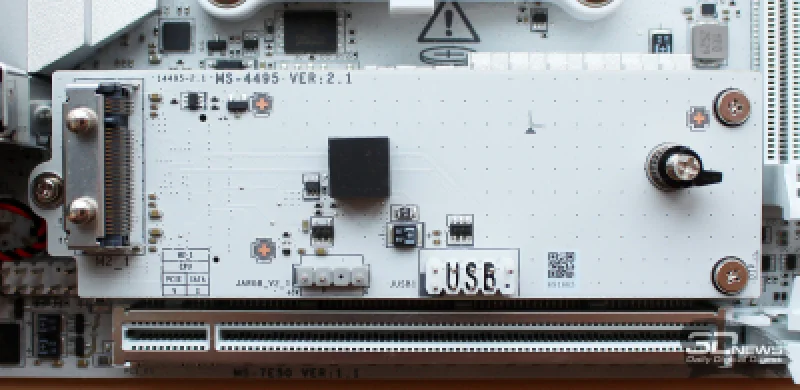

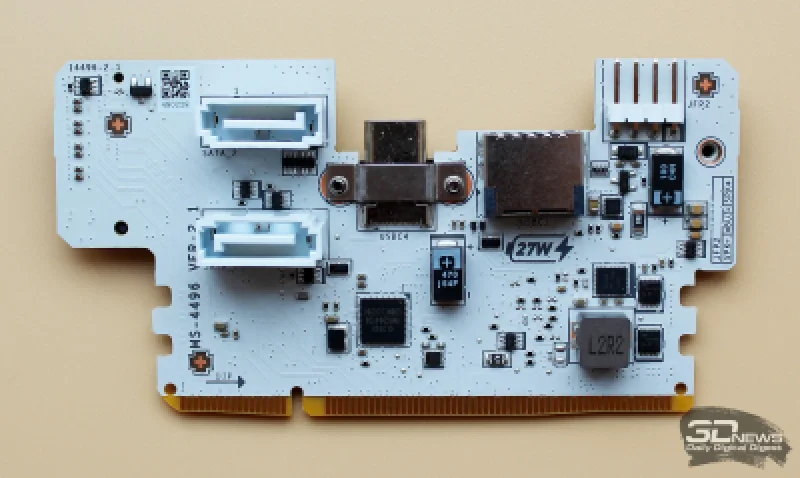

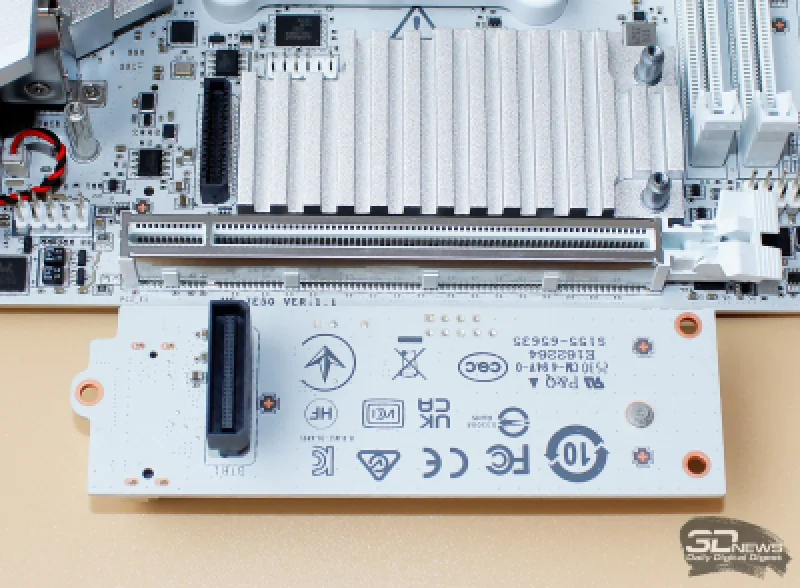

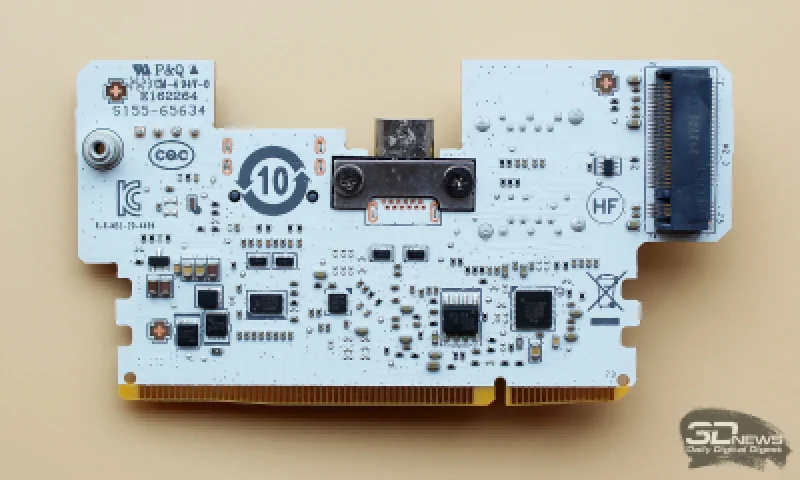

Интересной особенностью MSI MPG X870I EDGE TI EVO WIFI является дополнительная плата расширения (Xpander 5-in-1), которая устанавливается в короткий слот рядом с разъёмами для оперативной памяти.
|
|
На этой плате расширения размещены два порта SATA, разъём M.2 поколения 4.0 для подключения третьего SSD-накопителя, порты USB Type-C со скоростью 20 Гбит/с и 5 Гбит/с, а также коннектор jFP2 для подключения внутреннего динамика.
|
|

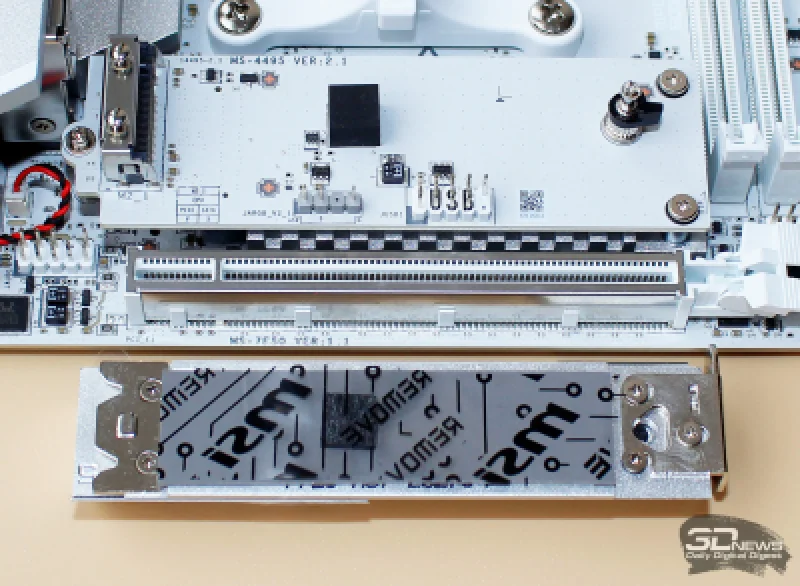

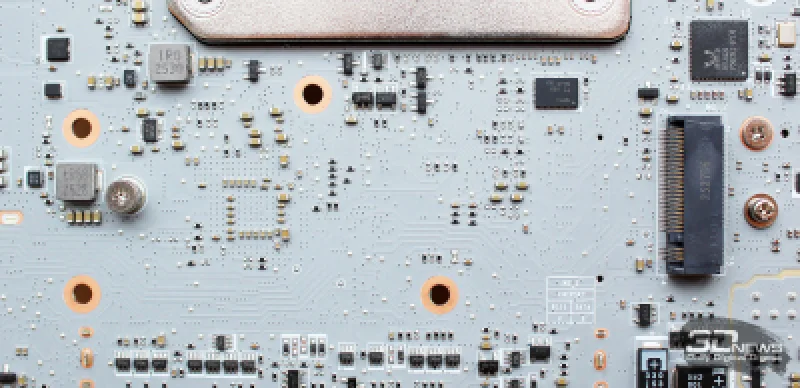

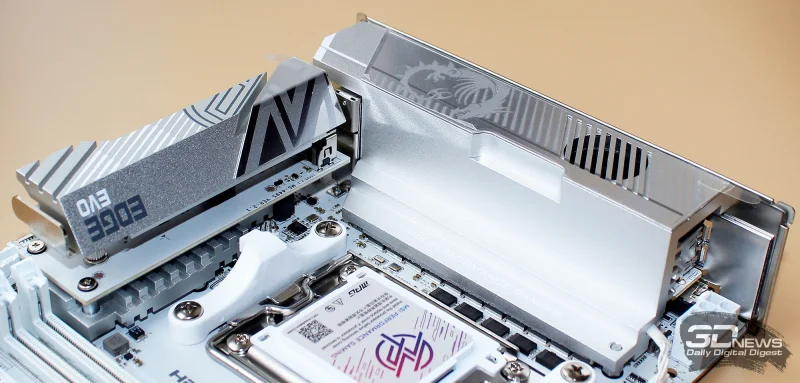

На самой материнской плате также есть два разъёма M.2 для SSD. Первый, поддерживающий стандарт 5.0, расположен на втором ярусе над радиатором чипсета и оснащён собственным быстросъёмным радиатором. Второй разъём, поколения 4.0, находится на обратной стороне платы и не имеет радиатора.
|
|
Каждый из трёх разъёмов совместим исключительно с накопителями PCIe стандартной длины 80 мм.

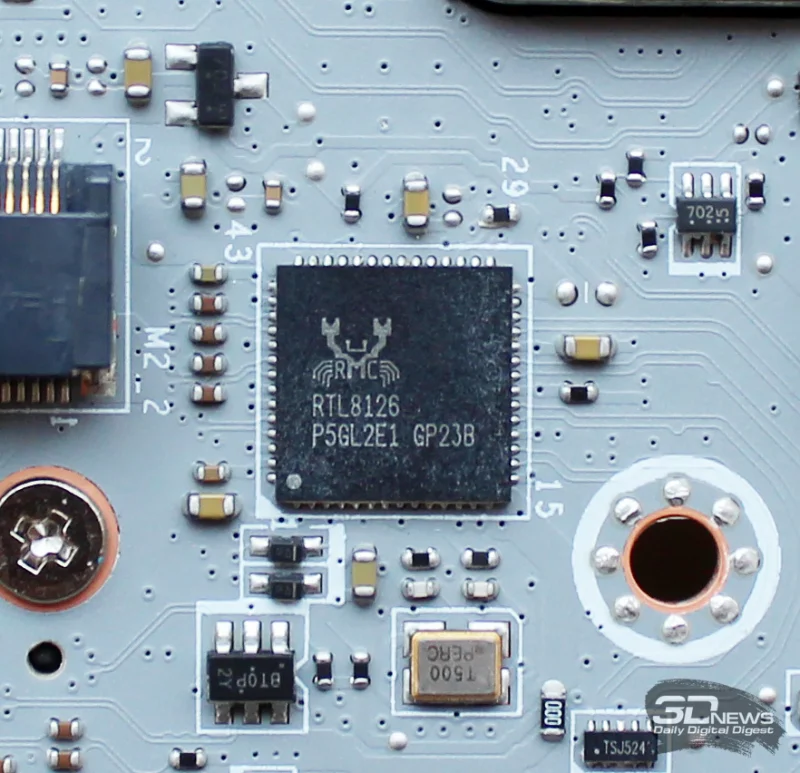

Следуя характерному для новинок MSI подходу, модель MPG X870I EDGE TI EVO WIFI оснащена двумя высокоскоростными сетевыми адаптерами. Проводное соединение обеспечивается 5-гигабитным контроллером Realtek 8126, а беспроводное — модулем Qualcomm QCNCM865 с технологией Wi-Fi 7 (802.11be).
Максимальная скорость беспроводного модуля достигает 5,8 Гбит/с, что даже немного превышает возможности проводного подключения. Поддерживаются диапазоны 2,4, 5 и 6 ГГц (с шириной канала 320 МГц), а также Bluetooth 5.4. Управление приоритетами трафика и распределением полосы пропускания между приложениями осуществляется через фирменную утилиту MSI AI LAN Manager.

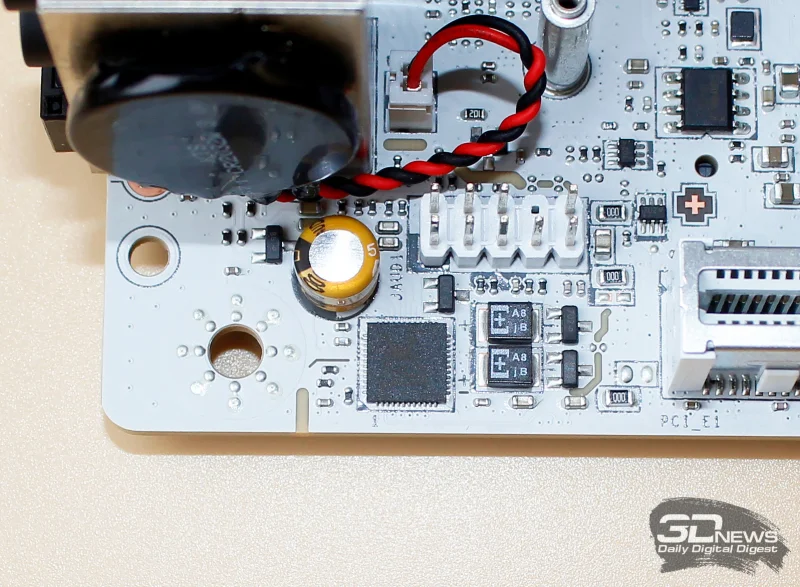

Аудиоподсистема представлена 7.1-канальным HD-кодеком Realtek ALC4080, дополненным одним конденсатором повышенного качества для улучшения звучания.
Среди аппаратных усовершенствований заявлено разделение левого и правого аудиоканалов на разных слоях текстолита, изоляция звуковой зоны от остальных компонентов с помощью непроводящих линий, снижение уровня щелчков при коммутации, а также экранирование группы разъёмов металлическим кожухом (фирменная технология Isolated Analogy Structure).
Плата MSI MPG X870I EDGE TI EVO WIFI предлагает тринадцать портов USB: восемь выведены на заднюю панель, а пять доступны для внутреннего подключения. К самой плате можно присоединить один разъём USB Type-C со скоростью 20 Гбит/с, два порта USB Type-A 5 Гбит/с и два интерфейса USB 2.0. Для подключения вентиляторов и помп систем жидкостного охлаждения предусмотрено три 4-пиновых разъёма, расположенных в верхней части платы рядом с процессорным сокетом.

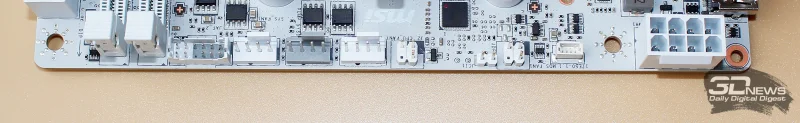

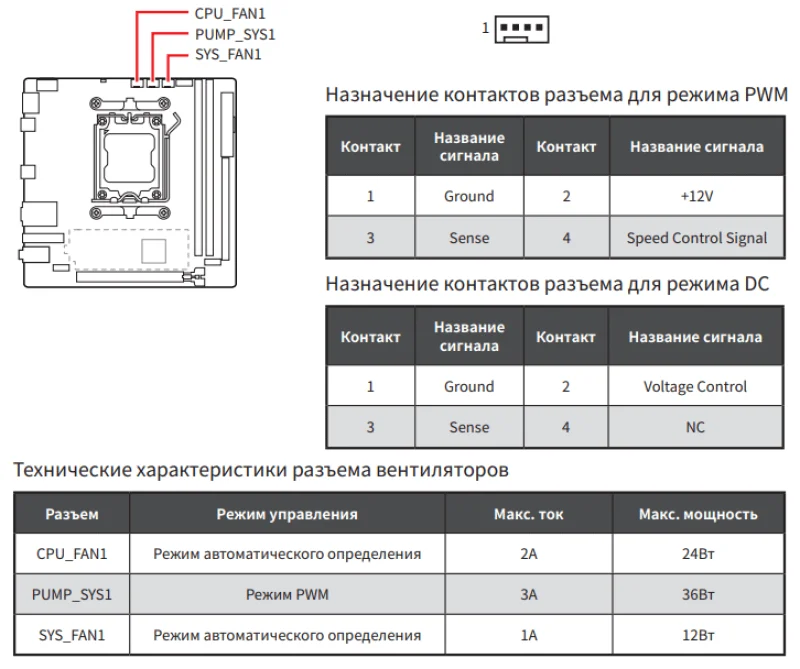

Разъём питания процессора рассчитан на ток до 2 А, для СЖО используется 3-амперный коннектор, а для корпусных вентиляторов достаточно разъёма на 1 А.
Кроме того, на плате присутствует фирменный разъём EZ Conn (JAF_2), который объединяет подключение корпусного вентилятора и адресуемой RGB-подсветки (12 В). Необходимый кабель для его соединения входит в комплект поставки материнской платы.

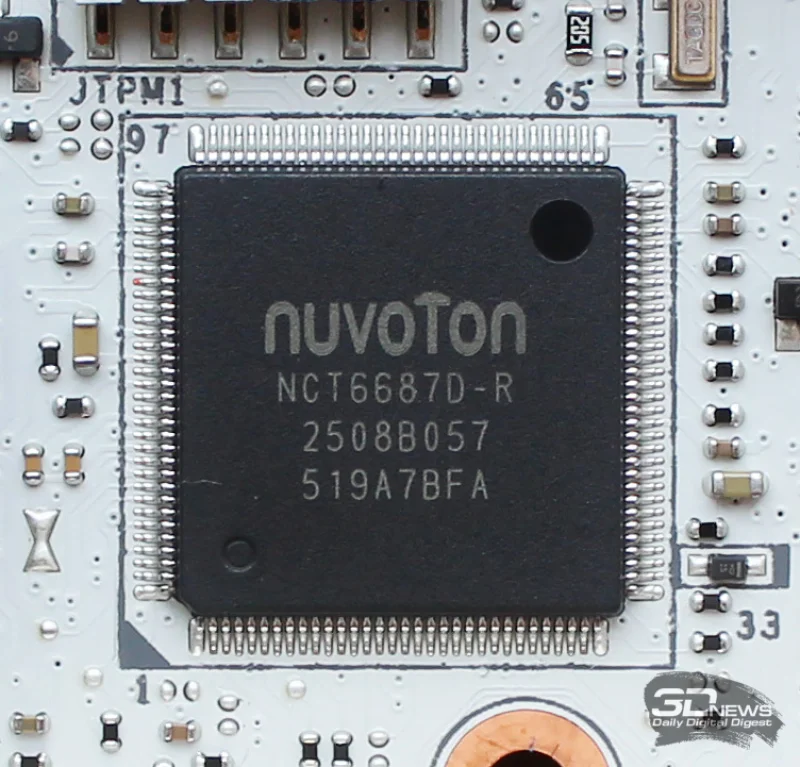

Контроллер Nuvoton NCT6687D-R отвечает за функции Super I/O, мониторинга и регулировки скорости вентиляторов в материнской плате MSI MPG X870I EDGE TI EVO WIFI.

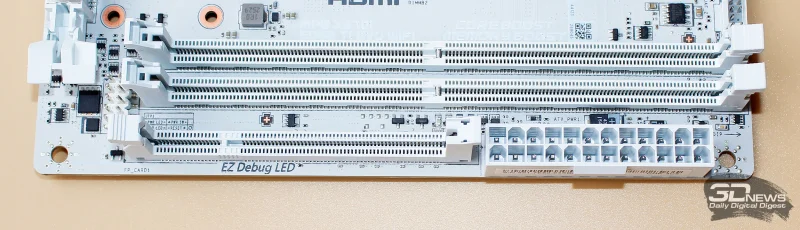

Из-за ограниченного пространства на компактной плате не удалось разместить индикатор POST-кодов, однако его отсутствие частично компенсируют четыре светодиода EZ Debug LED, обозначающие состояние CPU, DRAM, VGA и BOOT.
Под радиатором системы питания процессора расположен небольшой вентилятор модели Power Logic PLA02510B12M габаритами 25 × 25 × 10 мм, способный развивать максимальную скорость вращения
