Источники бесперебойного питания с линейно-интерактивной архитектурой и ступенчатой коррекцией напряжения продолжают лидировать по популярности для защиты персональных компьютеров в домашних и офисных условиях. В этом обзоре мы познакомимся с одним из таких устройств, выпущенным под отечественным брендом CBR. Модель QTM-1500T-4F-LCUC — топовое решение в своей линейке, обладающее полной мощностью 1500 ВА и активной мощностью 900 Вт.

⇡#Технические характеристики, цена

На момент подготовки этого материала стоимость QTM-1500T-4F-LCUC начиналась от 9 596 рублей. Данная модель представляет собой классический пример бюджетного ИБП для бытового и офисного применения, хотя и отличается сравнительно высокой мощностью. Устройство функционирует в широком диапазоне входного напряжения — от 162 до 290 В при частоте 50/60 Гц. Номинальное выходное напряжение составляет 220 В, однако, как и у любого ступенчатого стабилизатора, точное поддержание этой величины не гарантируется. Согласно техническому описанию, в модели предусмотрена защита локальной сети от импульсных скачков напряжения, но для силовых разъёмов аналогичная функция не указана.

⇡#Дизайн и комплектация

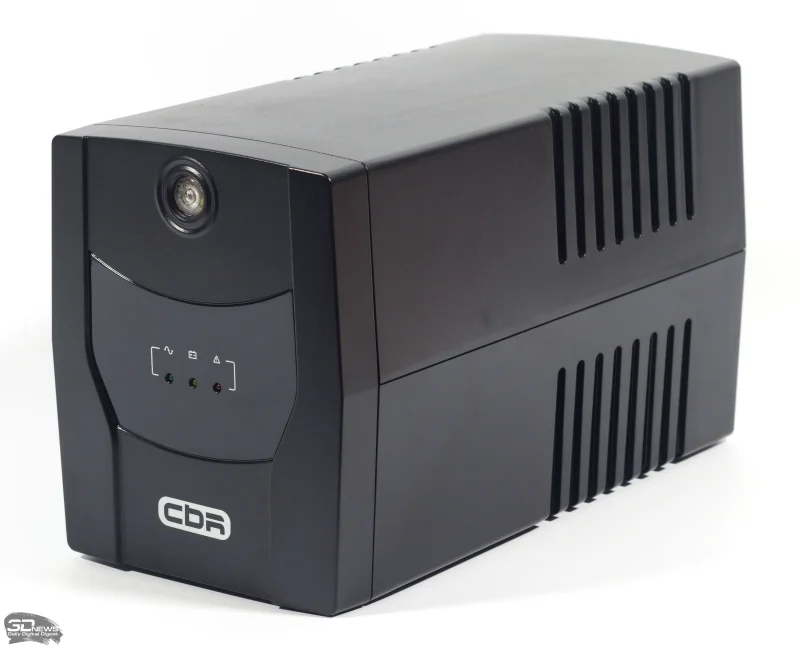

Модель QTM-1500T-4F-LCUC заключена в небольшой пластиковый корпус, масса которого чуть превышает 9 килограммов. На передней панели отсутствуют какие-либо элементы управления, за исключением кнопки питания, снабженной яркой синей индикацией. Три светодиодных индикатора отображают состояние входного напряжения, активацию резервного режима и сигнализируют о возможных неполадках.

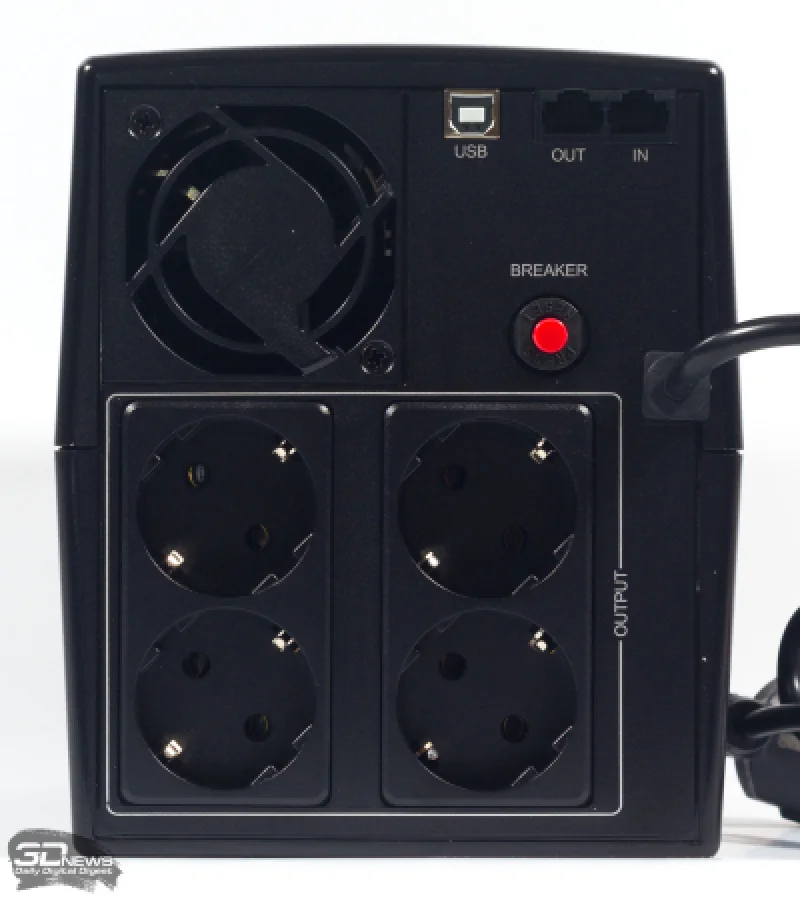

На задней стороне расположена вентиляционная решетка с кулером размером 60 мм и четыре розетки стандарта Schuko. Кабель питания у данной модели несъемный и защищен встроенным автоматом. Здесь же находятся порты для подключения защиты локальной сети и разъем USB Type-B, предназначенный для мониторинга. В комплект поставки QTM-1500T-4F-LCUC не входят силовые кабели для нагрузки, USB-кабель или какие-либо дополнительные аксессуары.

⇡#Внутреннее устройство

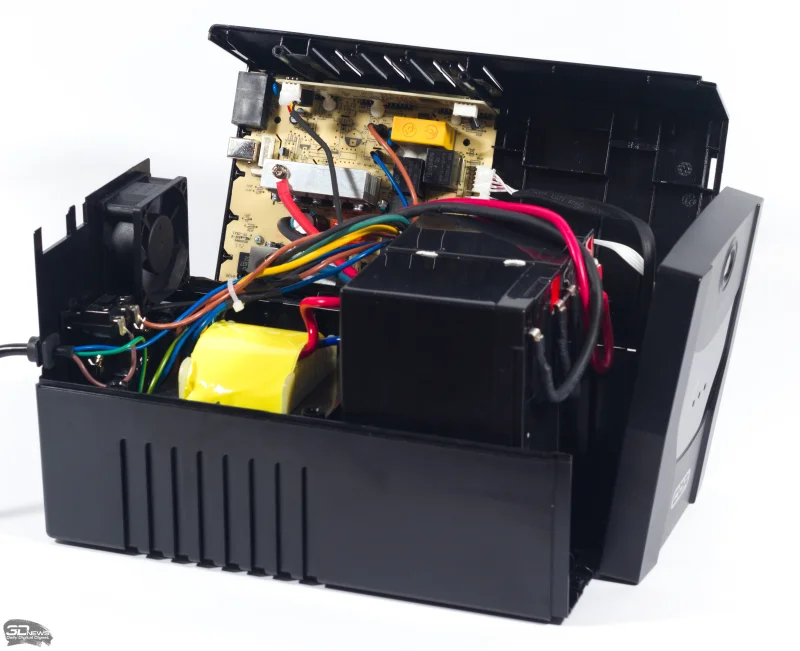

Чтобы получить доступ к аккумуляторам, устройство необходимо практически полностью разобрать, предварительно выкрутив винты, расположенные в нижней части корпуса. Все электронные компоненты, за исключением тех, что размещены на передней панели, собраны на одной печатной плате, закрепленной в верхней половине корпуса.

Внутри QTM-1500T-4F-LCUC используются две свинцово-кислотные батареи номинальным напряжением 12 В и емкостью 9 А·ч.

⇡#Программное обеспечение

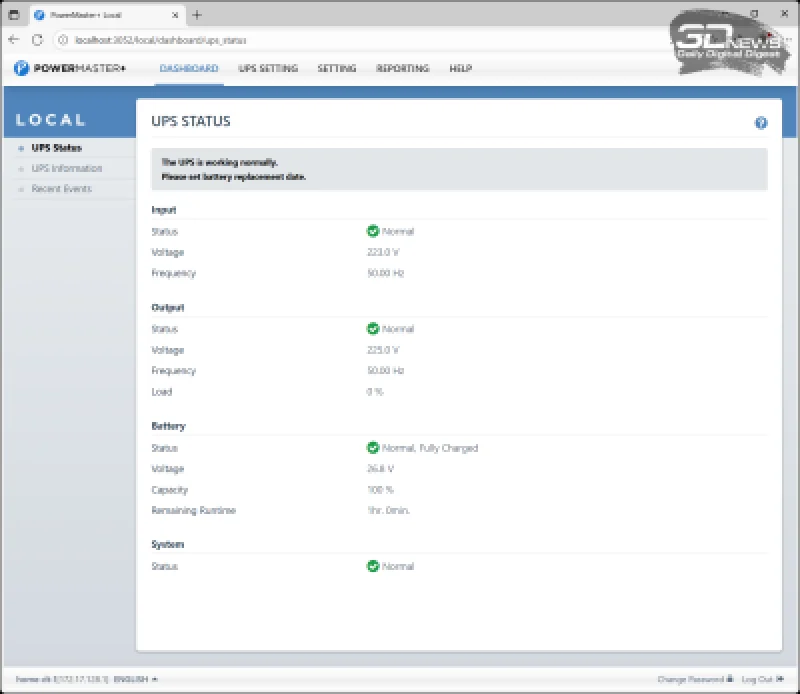

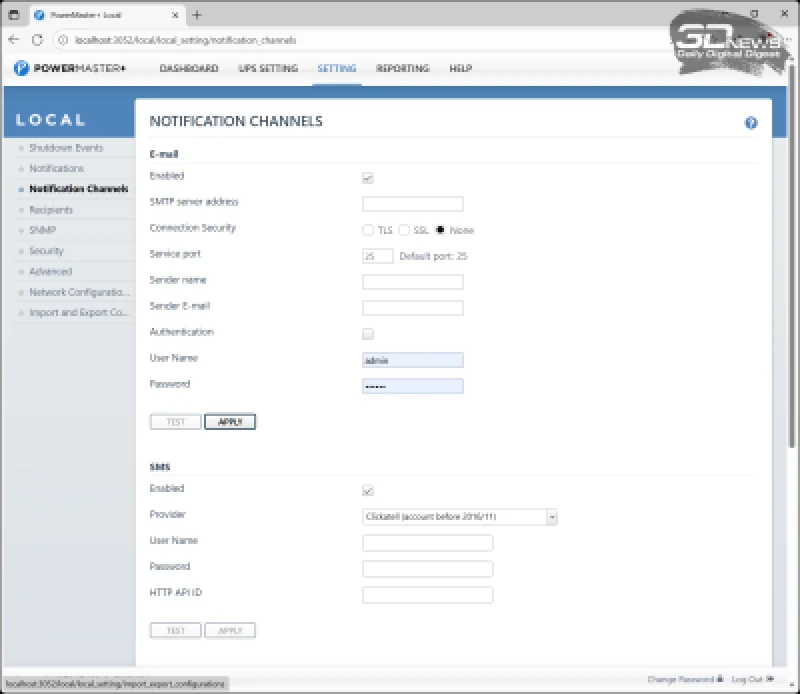

Для контроля рабочих показаний прибора через USB-интерфейс применяется универсальное программное обеспечение PowerMaster+, уже знакомое многим пользователям по оборудованию других брендов. Это ПО поддерживает Windows, macOS и популярные версии Linux. Модель QTM-1500T-4F-LCUC представляет собой простой источник бесперебойного питания, поэтому его программное управление ограничивается отслеживанием уровней напряжения и проверкой состояния батареи. К сожалению, звуковое оповещение при пропадании сетевого питания невозможно отключить, как и яркую подсветку кнопки на передней панели.

Впрочем, компьютер распознал QTM-1500T-4F-LCUC как аккумулятор даже без дополнительного софта, поэтому применять PowerMaster+ для настройки базовых сценариев автоотключения необязательно.

⇡#Результаты тестирования

Трехступенчатый стабилизатор напряжения в устройстве активирует режим повышения, когда входящее напряжение падает до 195 В, выдавая на выходе 228 В. При снижении входного напряжения до 165 В и менее начинается питание от батареи. Режим понижения включается при входном напряжении 249 В, преобразуя его в 211 В. Верхний предел срабатывания стабилизатора не был достигнут из-за ограничений лабораторного трансформатора, используемого в тестовой конфигурации.

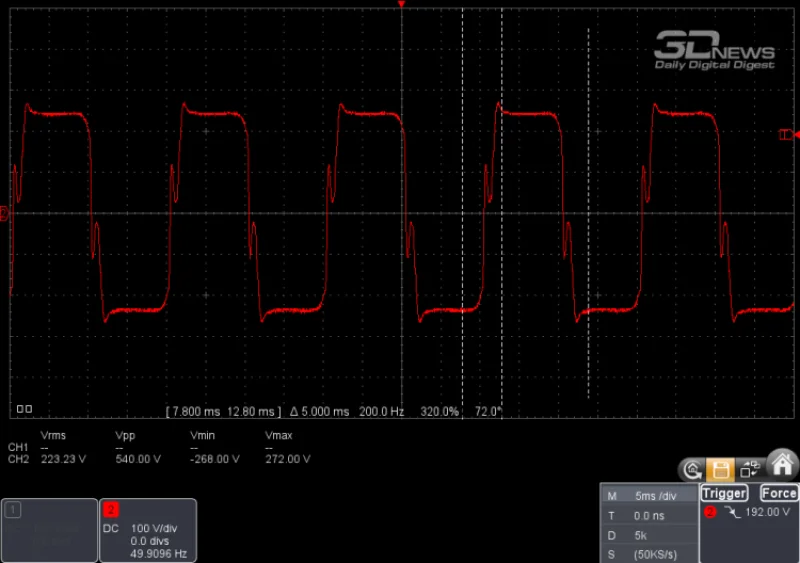

При работе от аккумулятора выходное напряжение QTM-1500T-4F-LCUC имеет практически прямоугольную форму сигнала. Термин «аппроксимированная синусоида» в данном контексте можно считать весьма условным.

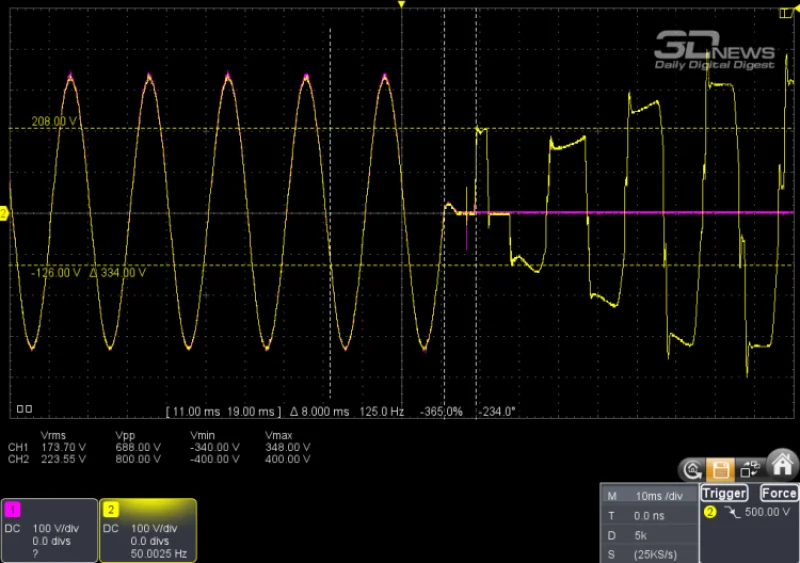

Анализ переключений между режимами проводился с актуальной микропрограммой QTM-1500T-4F-LCUC, которая, согласно информации от производителя и нашим проверкам, существенно оптимизировала работу прибора в данной области. В связи с этим советуем учитывать дату выпуска ИБП, так как самостоятельное обновление прошивки не предусмотрено. Ранее бесшовный переход на батарею без отключения тестового источника удавался только при нагрузке приблизительно 450 Вт. Сейчас же испытание прошло успешно при мощности около 700 Вт, а время переключения составило 8 мс.

При этом полный размах напряжения установился спустя несколько колебаний, а начальное значение в 334 В соответствует действующему напряжению 118 В. Использованный в качестве нагрузки компьютерный БП «всемирного» стандарта с диапазоном входного напряжения от 90 до 265 В выдержал большинство (хотя и не все) повторные проверки без сбоев, в то время как устройства, предназначенные строго для 230 В, скорее всего, не справятся.

При аналогичной нагрузке в 700 Вт длительность работы от аккумулятора достигла 1 минуты 51 секунды — этого времени достаточно для штатного выключения ПК.

Заключение

QTM-1500T-4F-LCUC — это классический линейно-интерактивный ИБП со ступенчатым автоматическим регулированием напряжения. К явным преимуществам модели можно отнести компактные размеры и малый вес, а также наличие мониторинга через USB (включая работу без специального программного обеспечения). Однако заявленная мощность в 900 Вт обеспечивается устройством только в режиме стабилизатора, что характерно для бюджетных источников бесперебойного питания. В условиях работы от батарей следует ориентироваться на более низкие показатели — в районе 700 Вт.
