Вендоры материнских плат постепенно, но уверенно увеличивают линейку продуктов с обратно расположенными разъёмами (Back-Connect Design). Если в конце 2024 – начале 2025 года у каждого бренда было лишь по одной-две подобных модели, то сейчас, к примеру, MSI предлагает уже шесть вариантов различных ценовых категорий и форм-факторов. Такая динамика вполне ожидаема, учитывая, что практически каждый второй новый корпус теперь адаптирован под такие платы, а пользователи по достоинству оценили простоту сборки и безупречный внешний вид внутреннего пространства системы. Для энтузиастов, уделяющих часами аккуратной прокладке проводов, решения с BCD стали идеальным выбором. Именно поэтому логичным продолжением успешного корпуса MSI Velox 300R AirFlow PZ стало наше тестирование модели MSI MAG X870E Tomahawk WIFI PZ, предназначенной для процессоров AMD с разъёмом Socket AM5 и построенной на флагманском чипсете X870E.

⇡#Анализ материнской платы MSI MAG X870E Tomahawk WIFI PZ

⇡#Характеристики и цена

⇡#Упаковка и комплектация

Материнская плата MSI MAG X870E Tomahawk WIFI PZ относится к линейке MSI Arsenal Gaming, что отражается на упаковке, выполненной в стилистике с элементами военной тематики. На передней части коробки обозначены название модели и серии, совместимые процессоры и технологии, а на задней — изображение самой платы, список основных преимуществ и краткие спецификации с перечнем портов ввода-вывода.

На боковой грани упаковки размещена наклейка с серийным номером изделия, штрихкодами и указанием страны-производителя (Китай).

Под красочной внешней оболочкой плата надёжно упакована в прочную картонную коробку, где она размещена в антистатическом пакете на специальной подложке, предотвращающей повреждение разъёмов на тыльной стороне печатной платы. Под крышкой этой подложки находится достаточно обширный комплект дополнительных элементов, включающий антенну беспроводного модуля, два SATA-кабеля, кабель для подключения передней панели корпуса EZ, кабель EZ Conn, шлейф для адресной подсветки ARGB, винты для накопителей в слотах M.2 и монтажный ключ, краткое руководство и гарантийный талон, купон MSI Shout Out, а также набор стикеров.

Кроме того, в комплектацию входит компактная флешка на 32 ГБ с предустановленными драйверами и служебными программами. Она не имеет защиты, поэтому после инсталляции всего необходимого программного обеспечения накопитель можно применять для личных целей.

Цена MSI MAG X870E Tomahawk WIFI PZ установлена на уровне 31 999 рублей, что для решений на чипсете AMD X870E соответствует среднему ценовому сегменту (даже немного ниже среднего). Также добавим, что на территории России на данное изделие действует трёхлетняя гарантия.

⇡#Дизайн и особенности

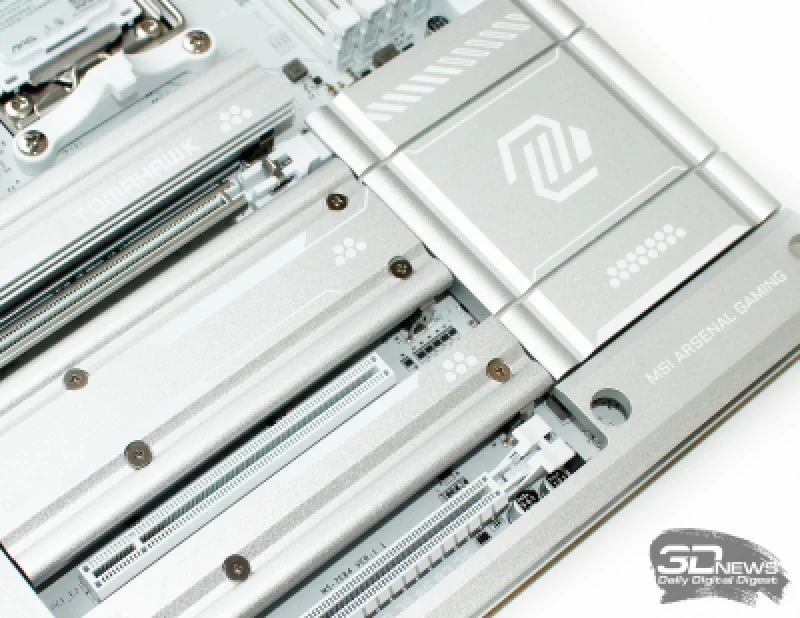

Материнская плата MSI MAG X870E Tomahawk WIFI PZ выполнена в форм-факторе ATX (244 × 305 мм) на основе светло-серого текстолита, а все её радиаторы имеют серебристый оттенок, что придаёт модели визуальную лёгкость и эффектное сияние при любом освещении.

Дизайн радиаторов материнской платы выполнен сдержанно, но без излишней строгости, характерной для более распространённых чёрных вариантов. В нём угадываются зимние мотивы: ощущение мороза, скольжение коньков и прозрачный лёд…

При этом все многочисленные грани радиаторов тщательно отшлифованы, что полностью исключает риск порезаться.

Панель портов ввода-вывода выполнена в едином корпусе с платой и окрашена в белый цвет, гармонирующий с общей концепцией изделия.

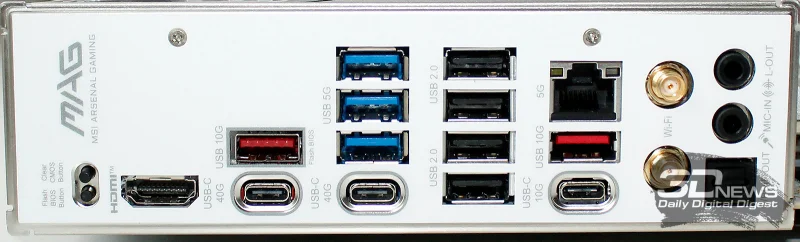

Набор интерфейсов можно считать исчерпывающим. Он включает целых двенадцать портов USB, среди которых три Type-C с пропускной способностью 40 и 10 Гбит/с, видеовыход HDMI 2.1, сетевой порт 5G, два разъёма SMA для антенн беспроводного модуля (2T2R), два аудиоразъёма 3,5 мм и оптический выход, а также две утопленные кнопки — Flash BIOS и Clear CMOS.

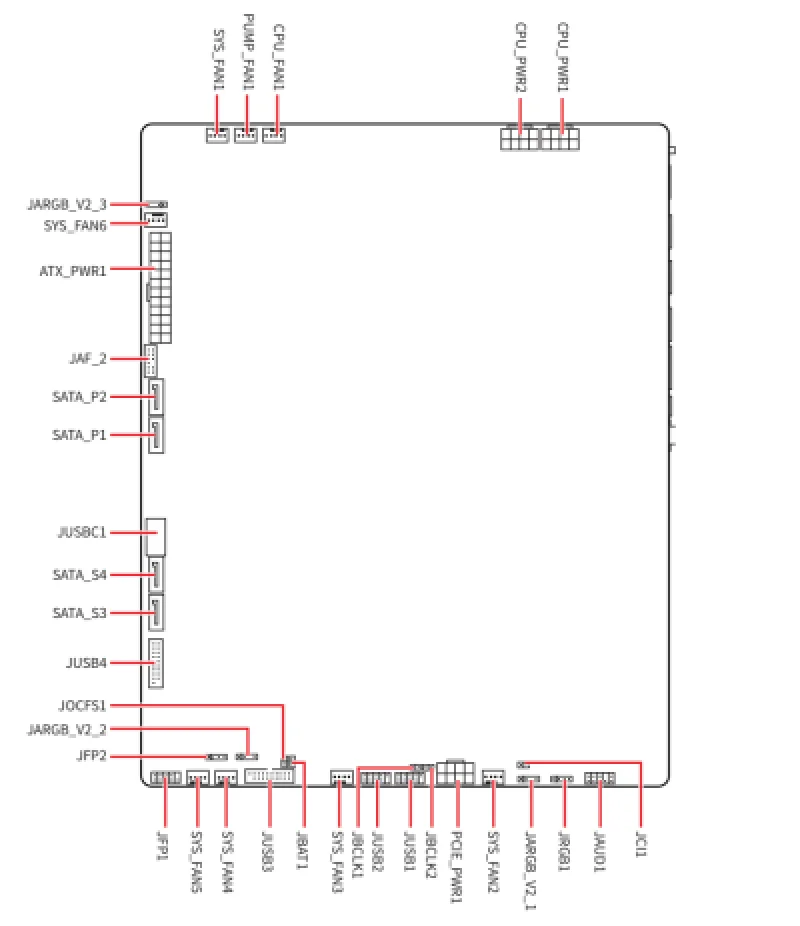

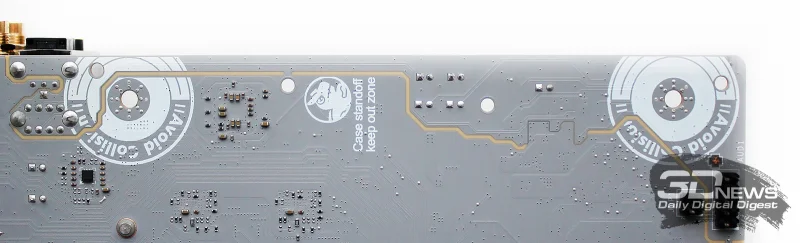

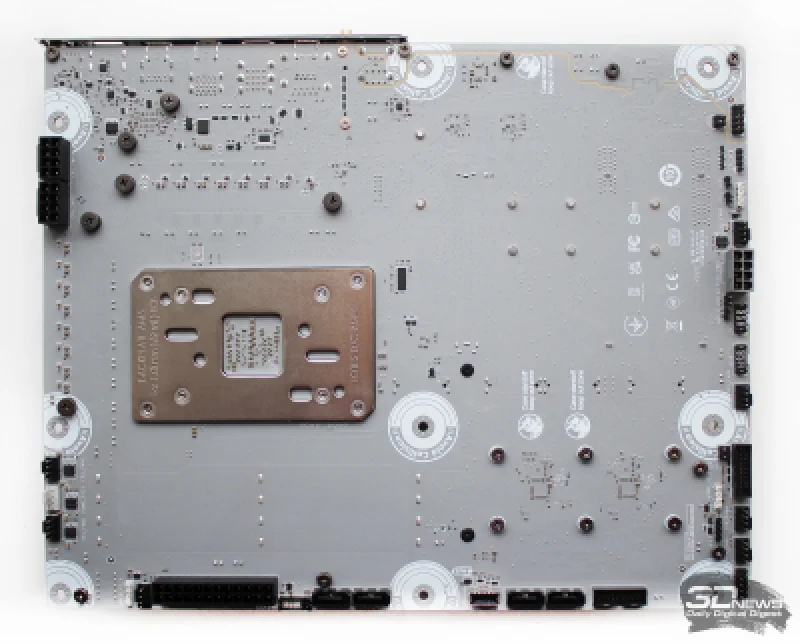

Ниже представлены схемы размещения всех элементов и портов на MSI MAG X870E Tomahawk WIFI PZ, где отчётливо видно, что все разъёмы выведены на тыльную сторону платы.

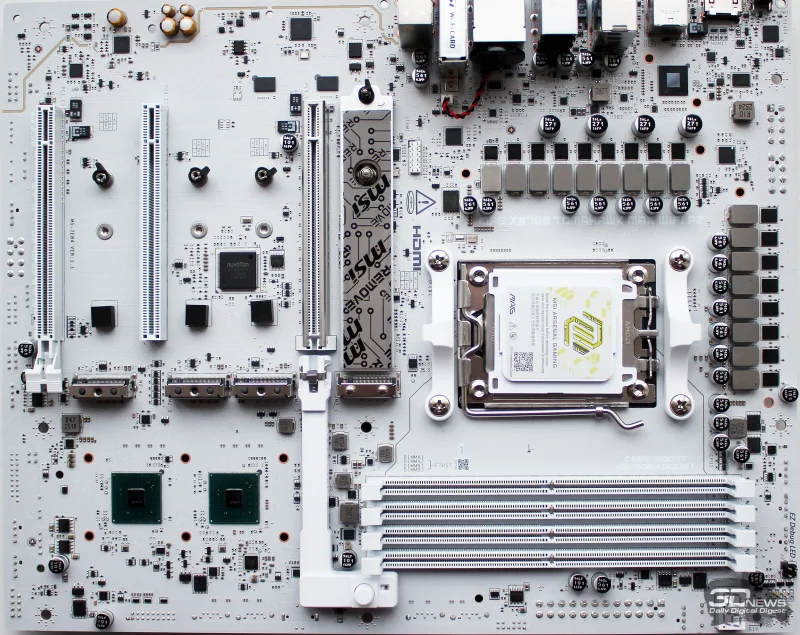

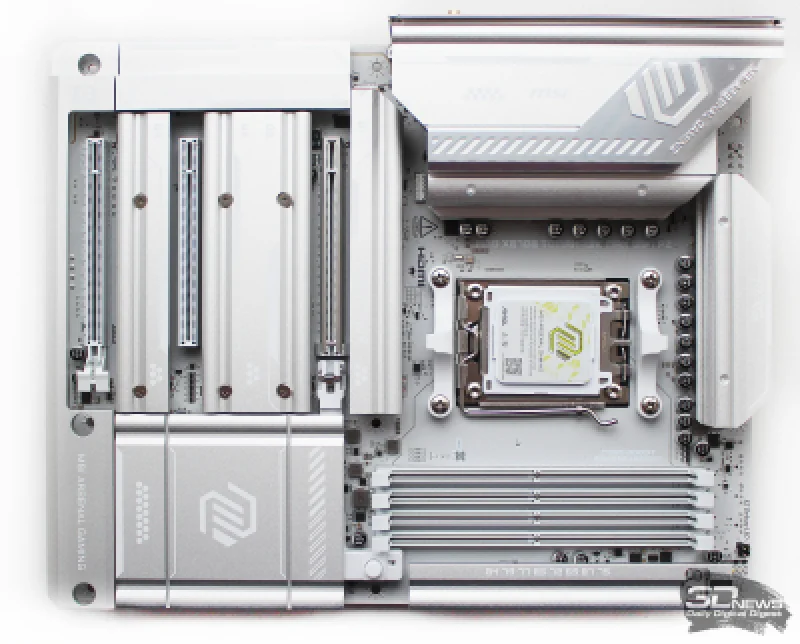

Все элементы на плате закреплены винтами, поэтому их демонтаж не вызвал сложностей. Вот как выглядит MSI MAG X870E Tomahawk WIFI PZ без дополнительных компонентов.

В основе данной модели используется восьмислойная текстолитовая основа, изготовленная по запатентованной технологии «PCB Fabric». Как утверждает производитель MSI, это решение обеспечивает улучшенную пропускную способность трасс, минимизирует потери сигнала, позволяет точнее регулировать импеданс и повышает температурную стабильность при экстремальных нагрузках.

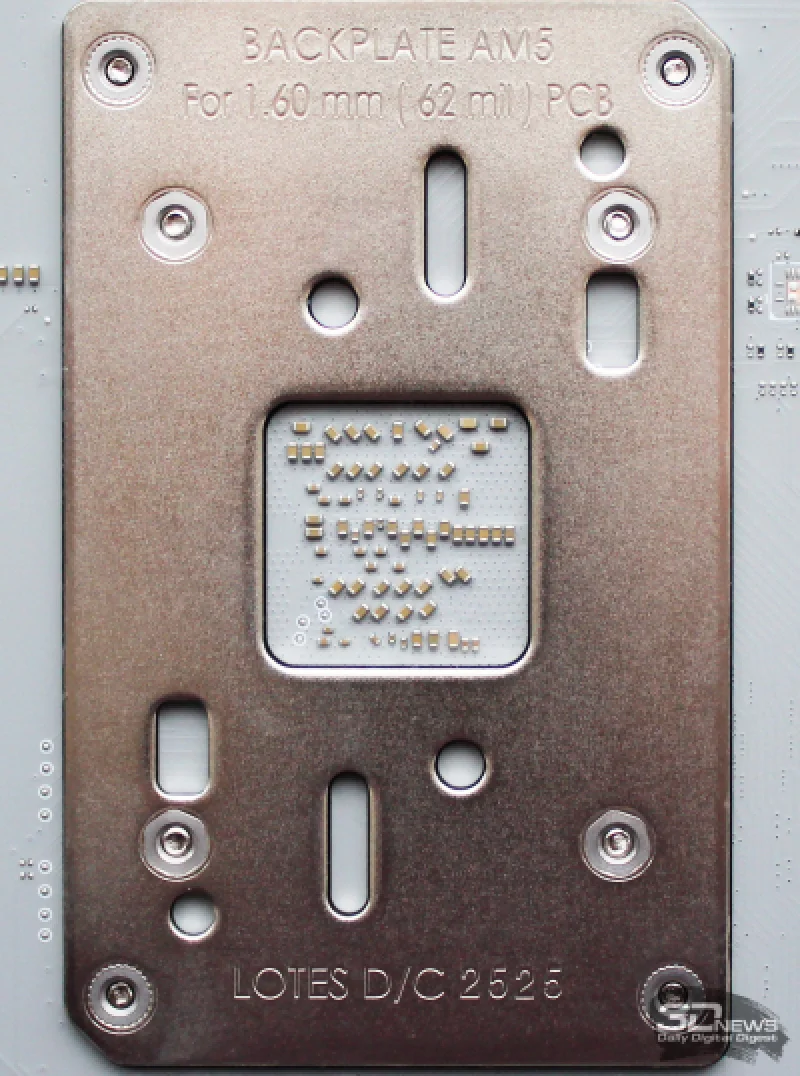

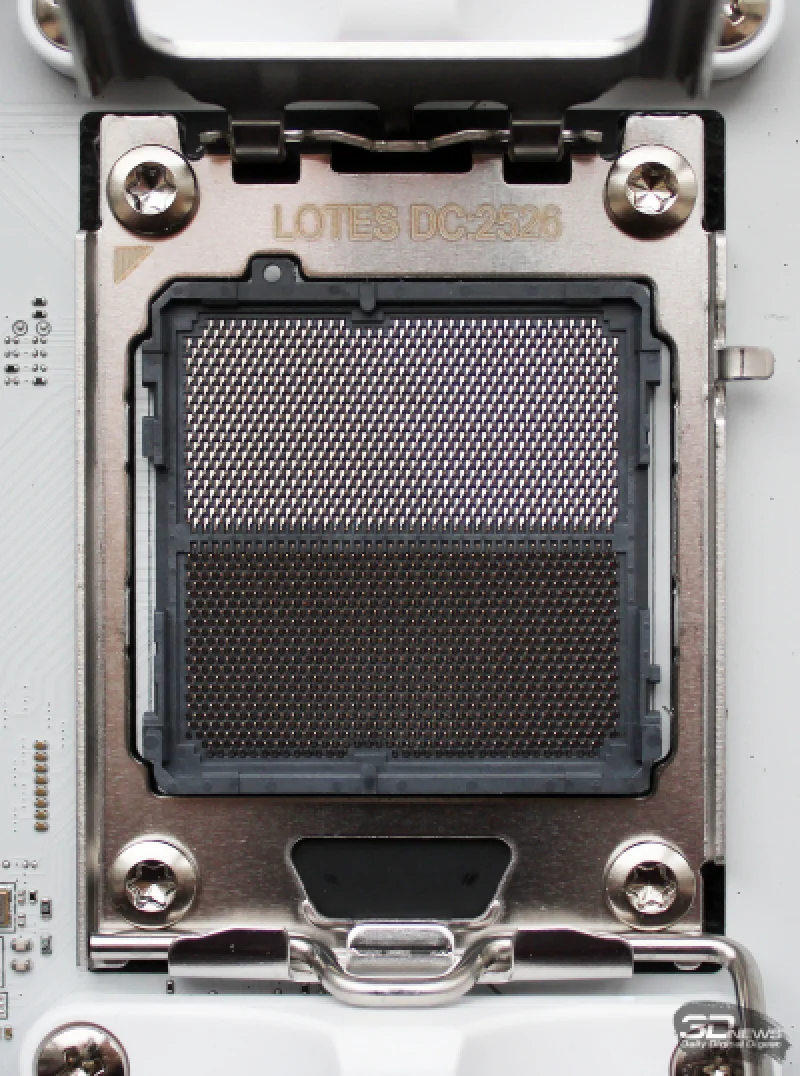

Разъём для установки центрального процессора, выполненный в стандарте AM5, производится фирмой Lotes и совместим со всеми представленными на текущий момент чипами AMD.

Полный перечень поддерживаемых процессоров доступен на официальной странице поддержки. Список включает все существующие модели — от базового AMD Ryzen 3 8300G до топового Ryzen 9 9950X3D.

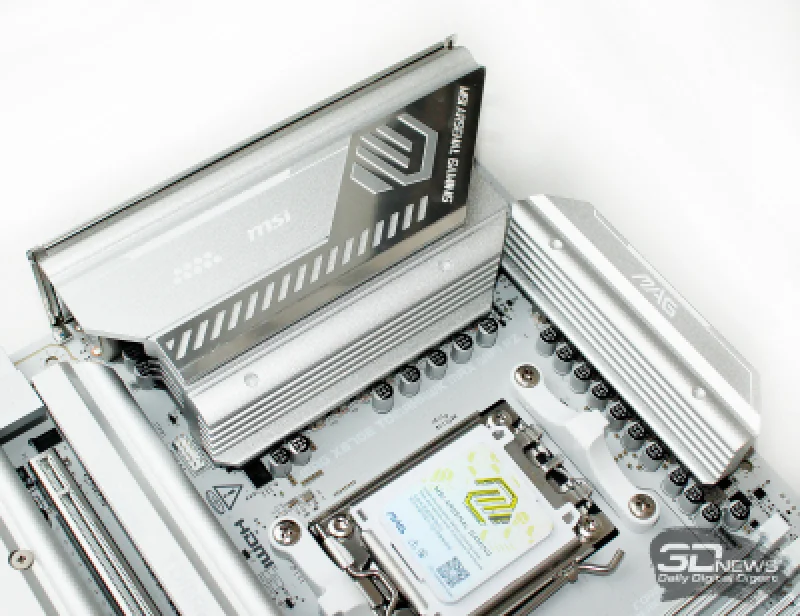

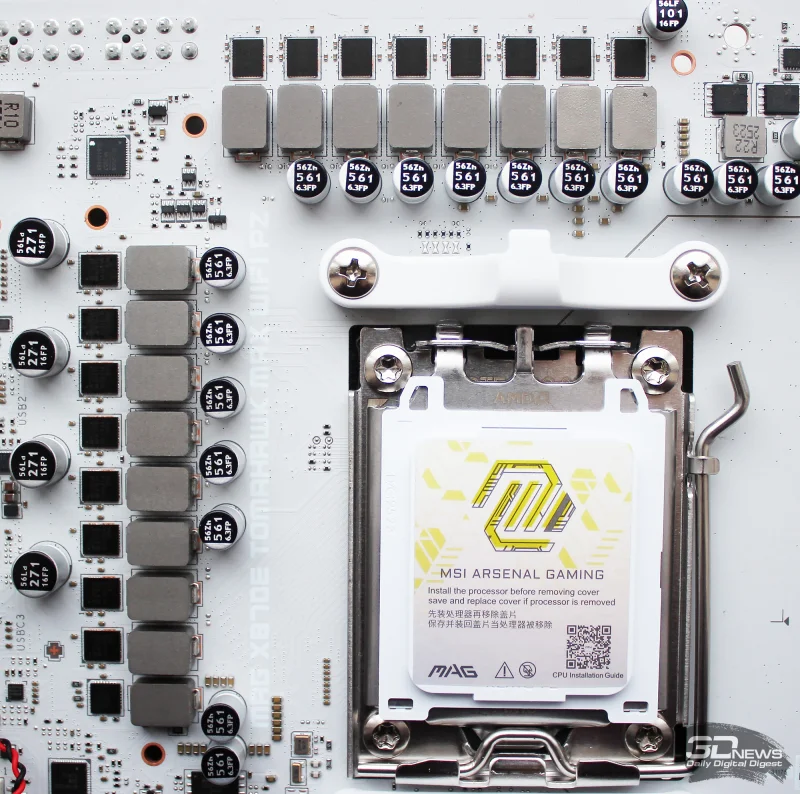

Конфигурация подсистемы питания ЦПУ выполнена по схеме «14+2+1» (для ядер процессора, системного блока SoC и интегрированной графики). Фазы питания процессора и SoC построены на 80-амперных модулях DrMOS MP87670 от Monolithic Power Systems, а для встроенного графического ядра применяется 55-амперный DrMOS AOZ5516QI компании Alpha & Omega Semiconductor.

Это весьма мощная система питания для материнской платы из начальной линейки MAG (напомним, что существуют также средний класс MPG и флагманская серия MEG), способная обеспечить процессор током до 1280 А.

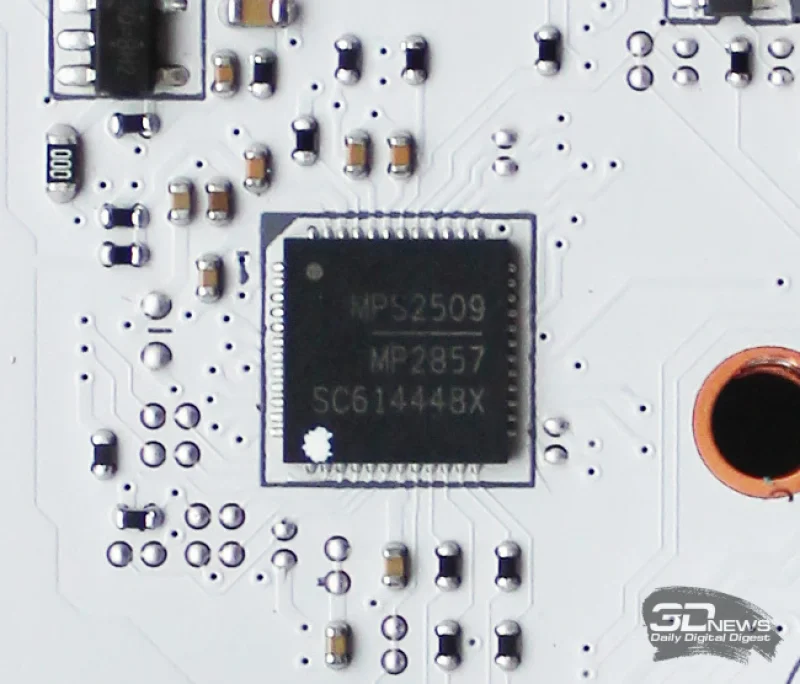

Координацией работы фаз питания ЦПУ на плате занимается ШИМ-контроллер MPS MP2857 от Monolithic Power Systems.

Данный контроллер способен управлять 18 фазами. Питанием одной фазы для встроенной графики заведует двухфазный ШИМ-контроллер Richtek RT3672.

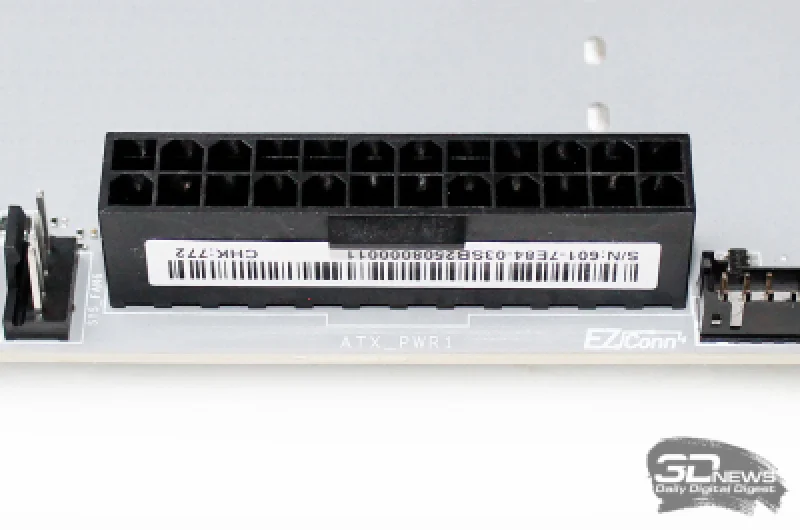

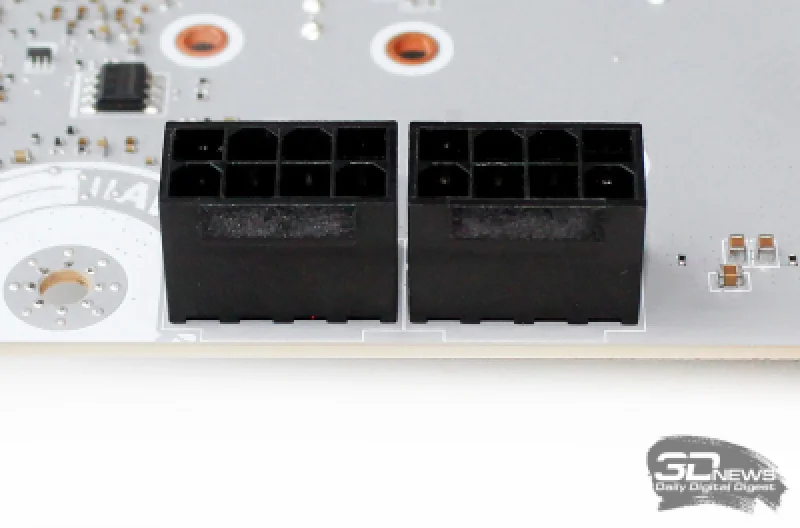

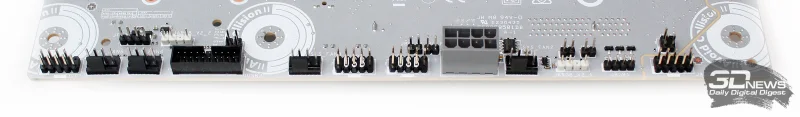

Для подключения блока питания на тыльной стороне платы установлены один стандартный 24-контактный и два 8-контактных разъёма, оснащённые цельнометаллическими контактными иглами.

Дополнительно на материнской плате присутствует один 8-пиновый разъём PCIe, предназначенный для дополнительного питания слотов PCIe x16.

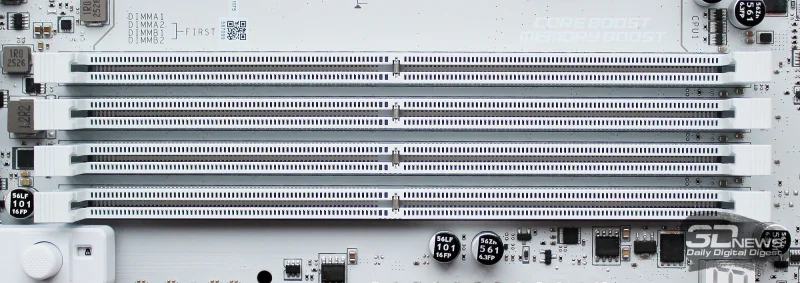

Модель MSI MAG X870E Tomahawk WIFI PZ оснащена четырьмя слотами для оперативной памяти стандарта DDR5. Как и в остальных платах этого производителя, здесь используется современная технология поверхностного монтажа SMT (Surface Mount Technology) для припайки слотов к плате, что помогает уменьшить помехи, а также повысить надёжность и устойчивость работы системы.

Максимальный поддерживаемый объём памяти достигает 256 ГБ, а заявленная пиковая эффективная частота составляет 8400 МГц. При этом в обширном списке совместимых модулей указаны модели с частотой до 8200 МГц. Полностью поддерживаются технологии AMD POR Speed, JEDEC Speed и AMD EXPO, а в BIOS реализованы фирменные функции с характерными названиями MSI Memory Boost и Latency Killer.

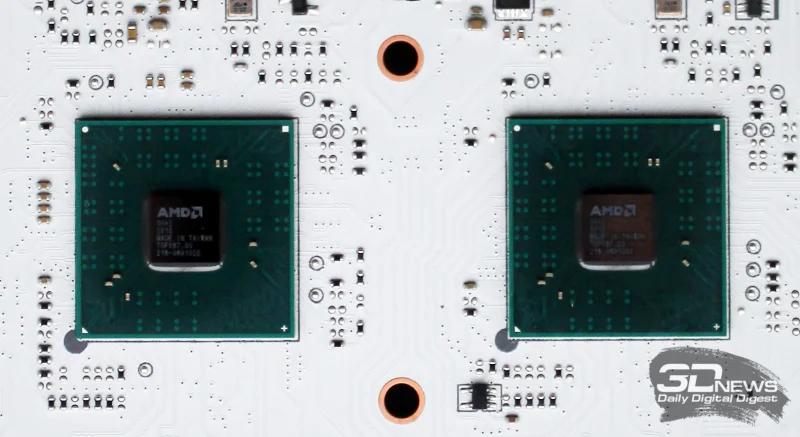

На плате размещены два чипа системной логики AMD X870E, которые закрыты общим плоским радиатором с термопрокладками.

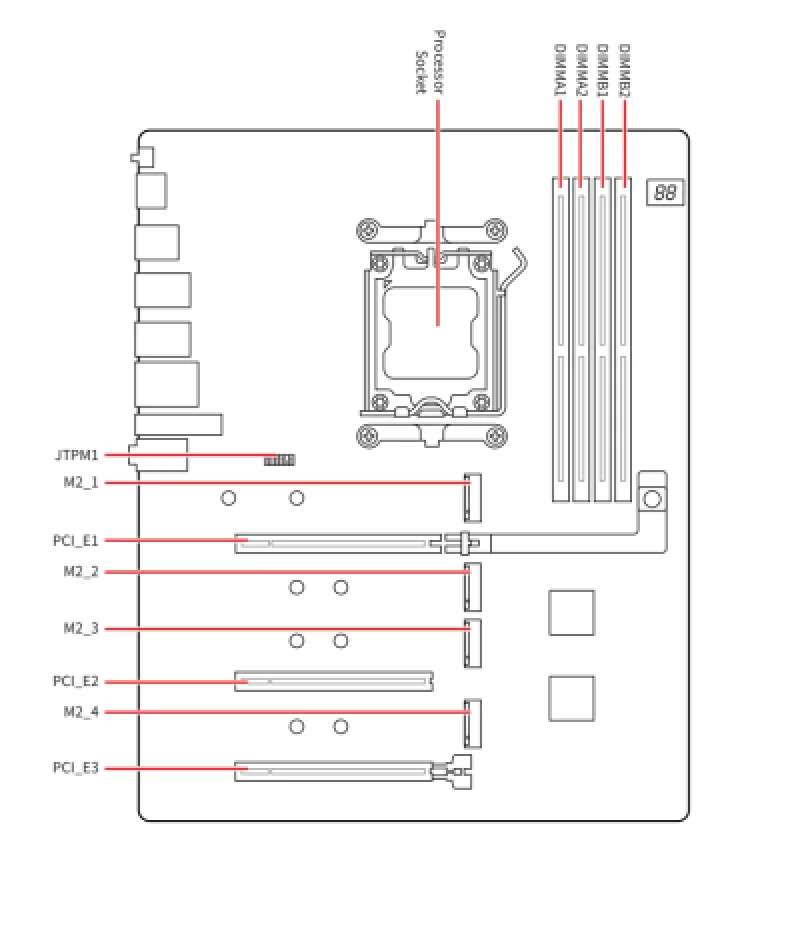

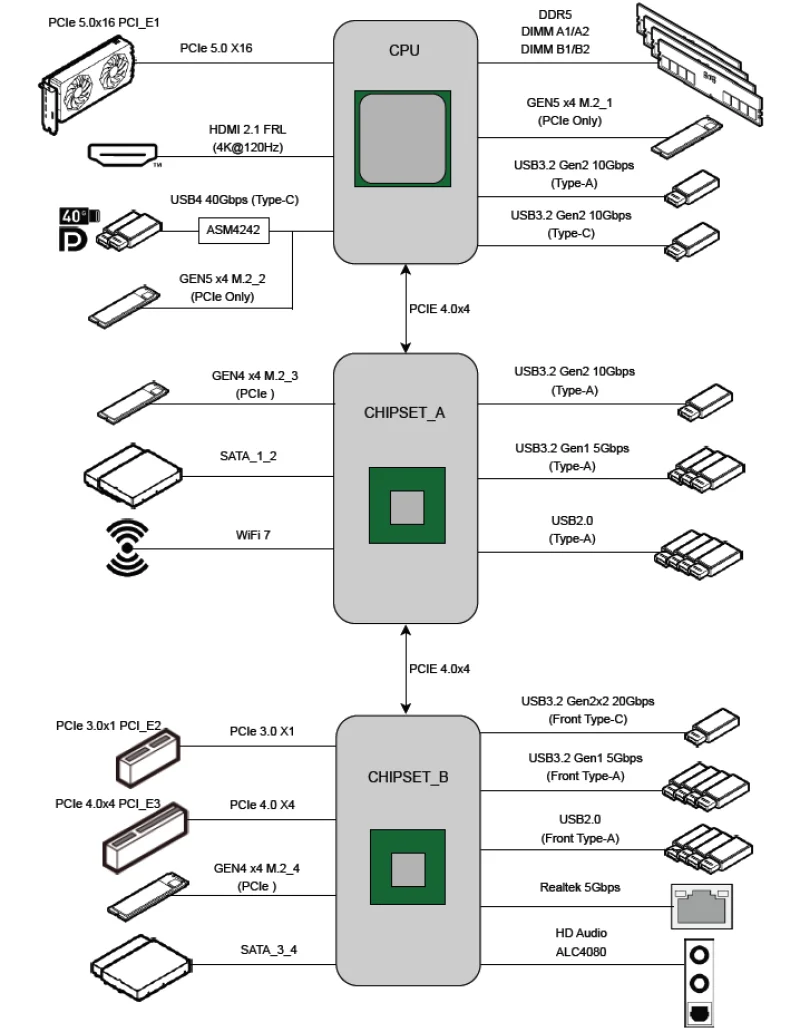

Распределение ресурсов между чипсетами и центральным процессором показано на следующей схеме.

Основной слот PCI-Express на материнской плате MSI MAG X870E Tomahawk WIFI PZ подключён непосредственно к процессору, соответствует стандарту версии 5.0 и имеет металлическое покрытие Steel Armor, которое защищает контакты от электромагнитных наводок и дополнительно укрепляет конструкцию слота.

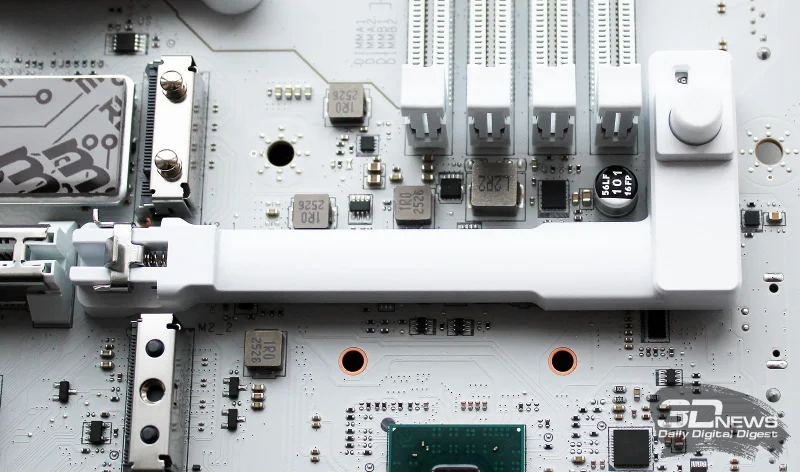

Для удобного извлечения видеокарты из этого слота предусмотрен механизм с кнопкой EZ-PCIE-Release.

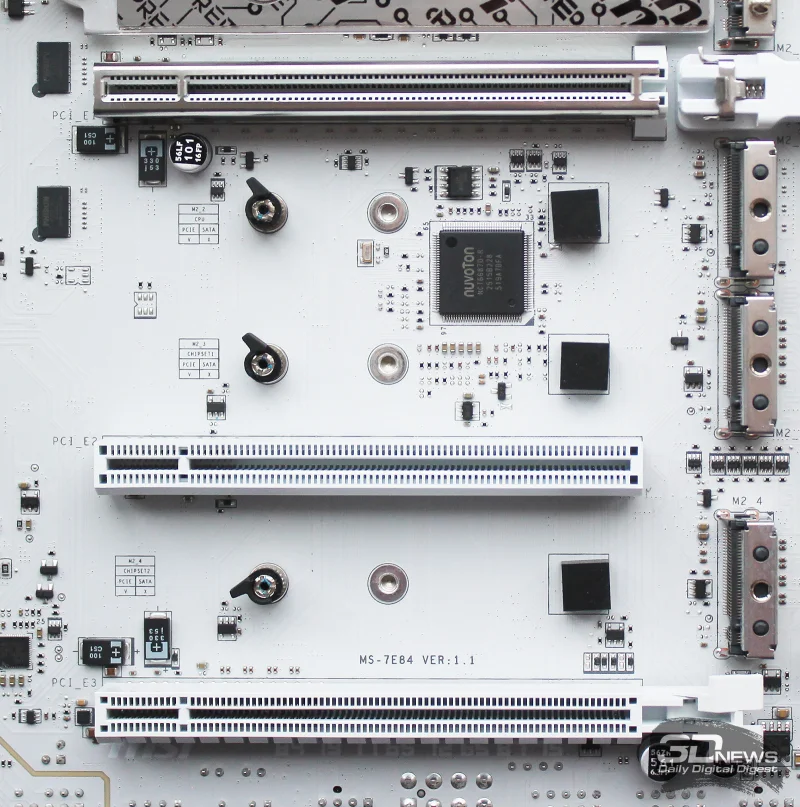

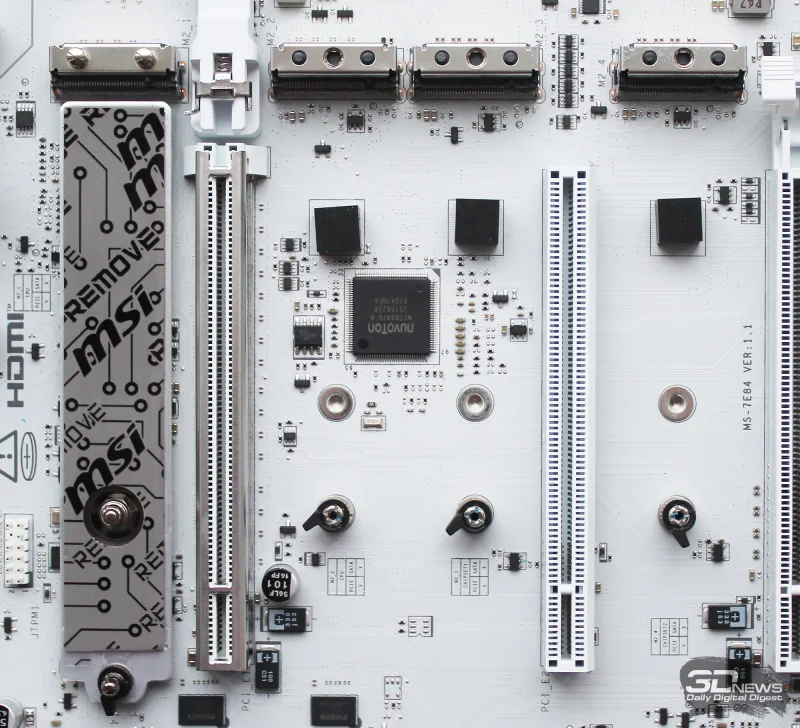

Кроме того, на плате имеются ещё два полноразмерных слота PCIe, оба подключены через чипсет: первый работает в режиме 3.0/x1, а второй — в режиме 4.0/x4.

Общее количество портов M.2 на плате составляет четыре. К сожалению, места для пятого разъёма не предусмотрено. Первый разъём M.2_1 подключён к центральному процессору и поддерживает установку высокоскоростных накопителей PCIe 5.0 длиной 80 или 100 мм. Он оборудован радиаторами с обеих сторон накопителя, поэтому сюда рекомендуется устанавливать самый производительный и наиболее нагревающийся SSD.

Второй разъём M.2_2 также задействует процессорные линии, совместим с накопителями стандарта PCIe 5.0, однако допустимая длина SSD ограничена 80 миллиметрами. Слоты M.2_3 и M.2_4 подключены через чипсет. В них можно устанавливать твердотельные накопители PCIe 4.0 длиной 60 или 80 мм. Подключение SATA-дисков через эти порты M.2 не предусмотрено.

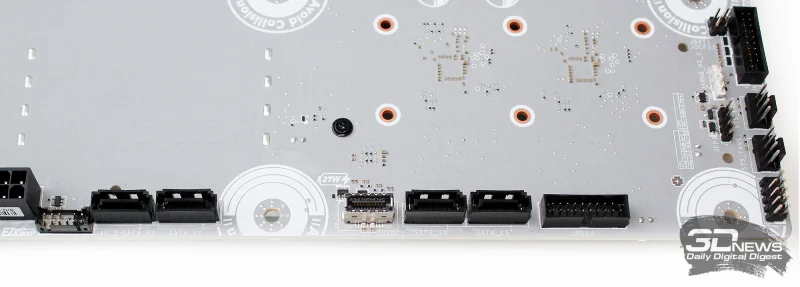

Четыре порта SATA, организованные через чипсет, расположены на обратной стороне платы в вертикальном исполнении, сгруппированы попарно.

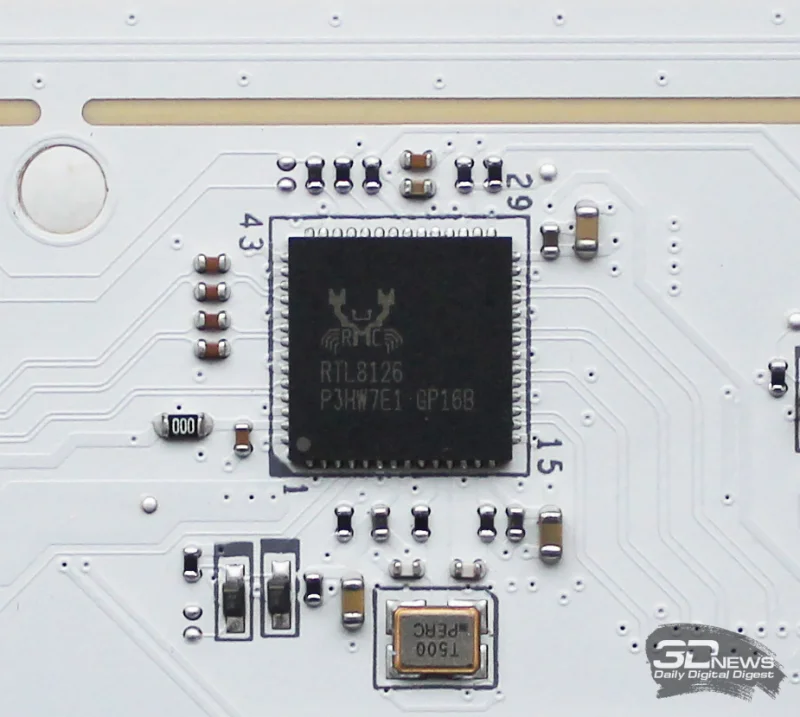

Сетевая функциональность MSI MAG X870E Tomahawk WIFI PZ представлена двумя контроллерами. Проводное подключение обеспечивает надёжный и высокоскоростной 5-гигабитный контроллер Realtek 8126.

Беспроводные коммуникации реализованы с помощью модуля Wi-Fi 7 Qualcomm QCNCM865, способного развивать скорость до 5,8 Гбит/с. Модуль функционирует в диапазонах 2,4, 5 и 6 ГГц (с шириной канала до 320 МГц) и поддерживает Bluetooth 5.4. Приоритезация сетевого трафика и гибкая настройка полосы пропускания осуществляются через утилиту AI LAN Manager, использующую алгоритмы искусственного интеллекта.

Количество USB-портов на современных материнских платах постоянно увеличивается. Если ранее стандартом являлось 17-18 портов, то сейчас их число превышает два десятка. Например, модель MSI MAG X870E Tomahawk WIFI PZ оснащена 21 портом USB, включая девять внутренних и двенадцать, выведенных на тыловую панель ввода-вывода (её изображение было показано ранее).

Среди внутренних разъёмов плата предлагает один высокоскоростной порт USB 4 Type-C с пропускной способностью до 20 Гбит/с, четыре порта USB 3.2 Gen1 Type-A (5 Гбит/с) и четыре порта USB 2.0. Впечатляющая конфигурация!

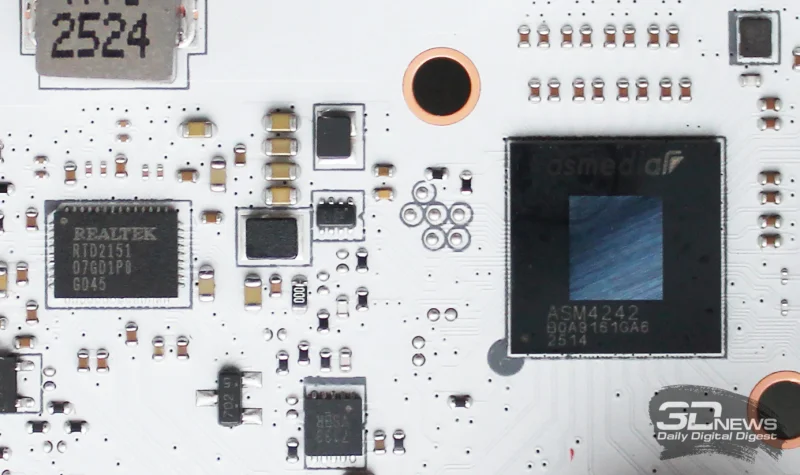

Помимо чипсетных линий, часть портов USB 4 реализована через хаб ASMedia ASM4242.

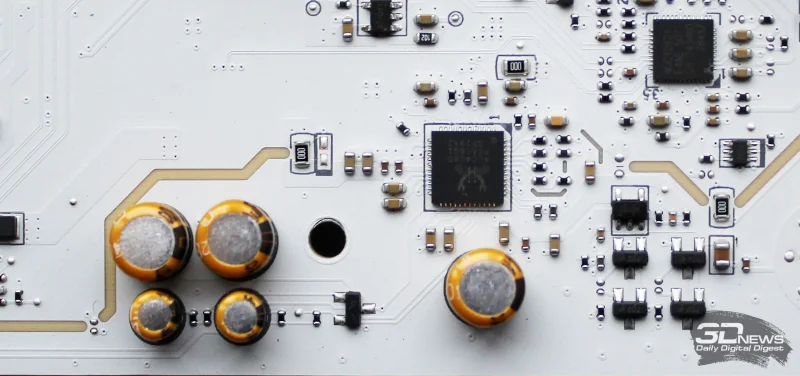

За обработку звука отвечает 7.1-канальный HD-кодек Realtek ALC4080 (32 бит/384 кГц), который дополнен пятью «аудиофильскими» конденсаторами японского производства.

В данной модели также применены классические методы улучшения звука: отделение аудиокомпонентов от остальных цепей с помощью непроводящей перегородки, размещение левого и правого каналов на разных слоях текстолита, наличие отдельного усилителя для наушников и схемной защиты от переходных щелчков.

Задачи Super I/O, отслеживания параметров и регулировки скорости вращения кулеров на материнской плате MSI MAG X870E Tomahawk WIFI PZ возложены на микросхему Nuvoton NCT6687D-R.

Всего на плате предусмотрено подключение до восьми вентиляторов или помп, используемых в системах водяного охлаждения.

При этом для помпы выделен специальный трёхамперный коннектор мощностью 36 Вт, разъём для процессорного кулера рассчитан на 2А и 24 Вт, а остальные — стандартные корпусные с мощностью 12 Вт (1А).
