Впервые я познакомился с материнскими платами серии MEG ACE в 2018 году — тогда в нашу тестовую лабораторию поступила модель MEG Z390 ACE, совместимая с процессорами Core восьмого и девятого поколений. С тех пор MSI регулярно представляет новинки — как для массовых платформ Intel, так и для AMD. Герой сегодняшнего обзора, модель MEG X870E ACE MAX, надолго сохранит статус топовой платы в своем классе, ведь экосистема AM5 в ближайшем будущем примет как минимум еще одно новое поколение чипов Ryzen. Таким образом, потенциальный владелец этой материнской платы уже сейчас получит максимум возможностей платформы.
MSI MEG X870E ACE MAX
⇡#Технические характеристики и комплектация
MEG X870E ACE MAX — это одна из флагманских материнских плат для платформы AMD. И бесспорный лидер, если рассматривать форм-фактор ATX. Если использовать карточную терминологию, то джокером в ассортименте AM5-устройств MSI выступает серия GODLIKE. Однако эти устройства от тайваньского производителя выполнены в форм-факторе E-ATX. Основные технические характеристики MEG X870E ACE MAX представлены в таблице ниже.
| MSI MEG X870E ACE MAX | |
| Поддерживаемые процессоры | Ryzen 7000, Ryzen 7000X3D, Ryzen 8000G, Ryzen 9000, Ryzen 9000X3D |
| Чипсет | X870E |
| Подсистема памяти | 4 × UDIMM, до 256 Гбайт DDR5-4800-8400 |
| Слоты расширения | 1 × PCI Express x16 5.0 1 × PCI Express x8 5.0 2 × PCI Express x4 5.0 |
| Интерфейсы накопителей | 2 × M.2 (Socket 3, 2260/2280) с поддержкой PCI Express x4 5.0 1 × M.2 (Socket 3, 2260/2280) с поддержкой PCI Express x4 4.0 1 × M.2 (Socket 3, 2280/22110) с поддержкой PCI Express x4 4.0 1 × M.2 (Socket 3, 2280) с поддержкой PCI Express x4 4.0 4 × SATA 6 Гбит/с |
| Локальная сеть | 1 × Realtek 8126, 10/100/1000/2500/5000 Мбит/с 1 × Marvell AQC113CS 10/100/1000/2500/5000/10000 Мбит/с |
| Беспроводное соединение | 1 × Qualcomm QCNCM865, Wi-Fi 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4 |
| Аудиоподсистема | Realtek ALC4082 + ESS9219Q Combo DAC/HPA |
| Внутренние интерфейсы | 3 × ARGB LED 1 × RGB LED 1 × F-Audio 1 × JCI 1 × TPM 1 × DASH 2 × T_SEN 2 × USB 2.0 2 × USB 3.2 Gen1 Type A 1 × USB 3.2 Gen2 Type C |
| Интерфейсы на задней панели | 1 × HDMI 2.1 9 × USB 3.2 Gen2 Type-A 2 × USB 3.2 Gen2 Type-C 2 × USB4 1 × S/PDIF Out 2 × RJ-45 2 × 3,5 мм |
| Форм-фактор | ATX, 305 × 244 мм |
| Цена | от 65 000 руб. |

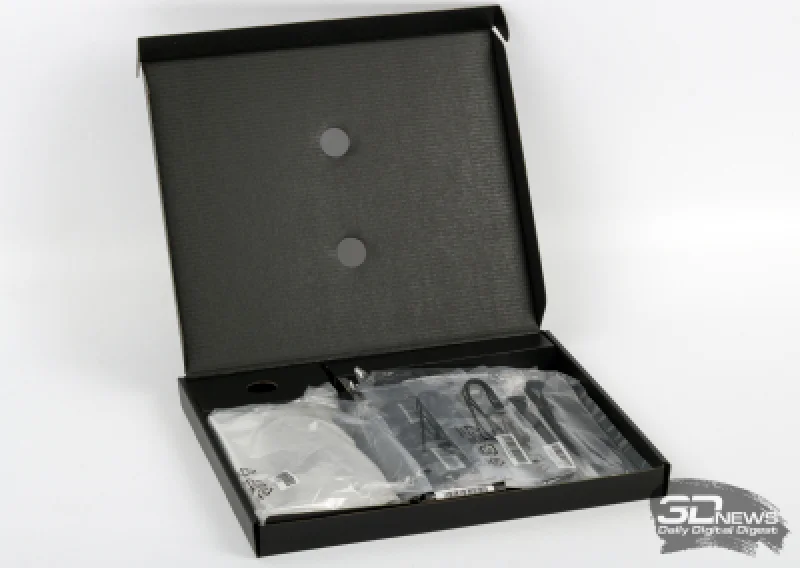

В коробку с изделием положили:
- выносную антенну для Wi-Fi;
- набор стикеров, наклеек, паспорт изделия и инструкцию по монтажу материнской платы;
- четыре кабеля SATA;
- удлинитель EZ Front Panel Cable, который облегчает подсоединение кнопок и индикаторов корпуса;
- адаптер для фирменного разъёма EZ Conn V2;
- тройник для подсоединения дополнительных ARGB-лент;
- два термодатчика;
- флешку с драйверами;
- дополнительный крепёж для SSD форм-фактора M.2.
|
Вот переписанный HTML-контент на русском языке с сохранением всех исходных тегов:
|
|
⇡#Особенности матплаты
Как упоминалось ранее, модель MEG X870E ACE MAX выполнена в формате ATX, поэтому она без проблем разместится в подавляющем большинстве корпусов классов midi-tower и full-tower. В основе конструкции лежит восьмислойный текстолит.
MSI MEG X870E ACE MAX

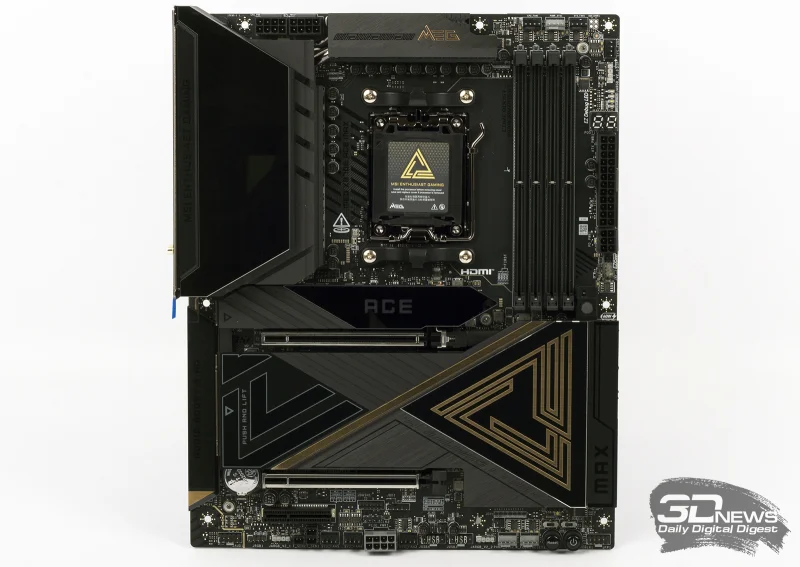

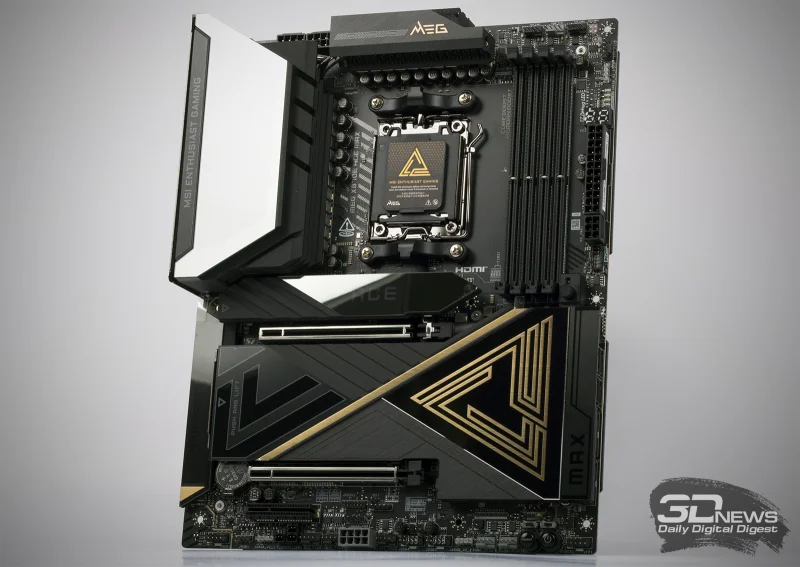

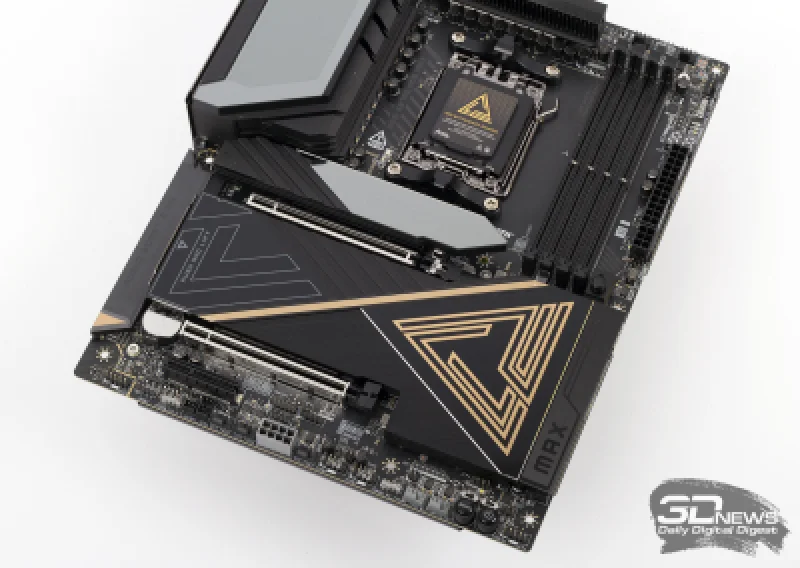

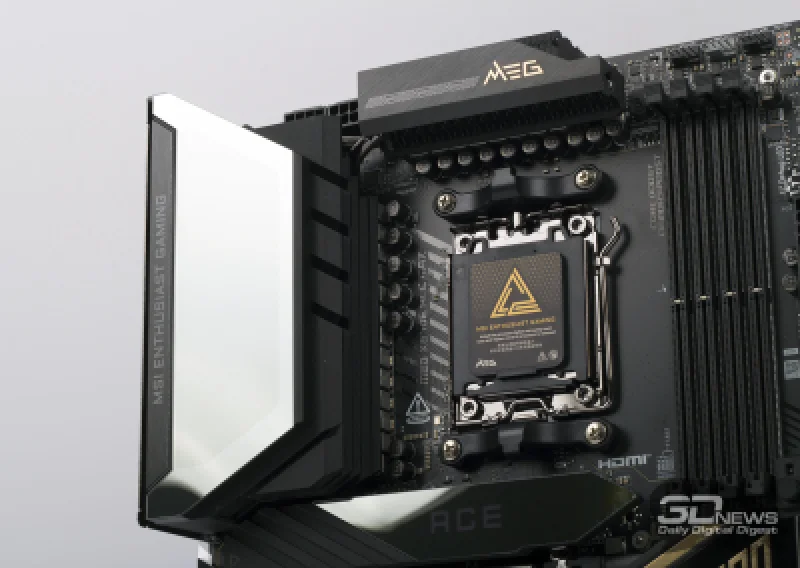

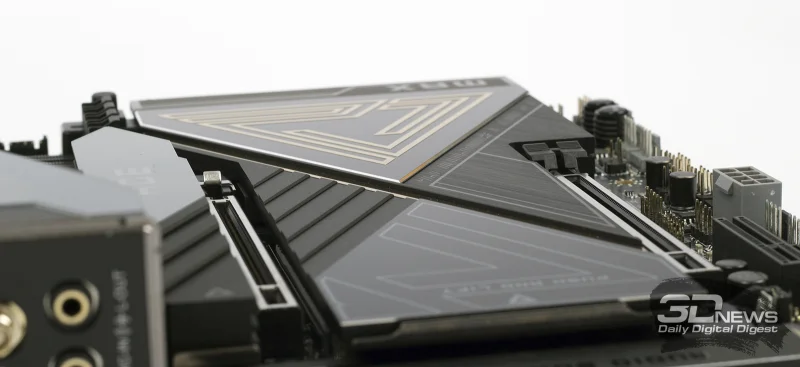

Материнская плата выглядит… внушительно и сурово. Во многом это заслуга массивного «доспеха», собранного из нескольких радиаторов. Поскольку перед нами игровое устройство, сразу возникает параллель с легендарными наёмниками Найт-Сити, увешанными имплантами на грани киберпсихоза. Система питания охлаждается двумя радиаторами, соединёнными парой медных тепловых трубок; слоты для установки SSD закрыты быстросъёмными алюминиевыми панелями M.2 Shield Frozr; на микросхемы чипсета установлена длинная теплосъёмная пластина — и это далеко не все детали.

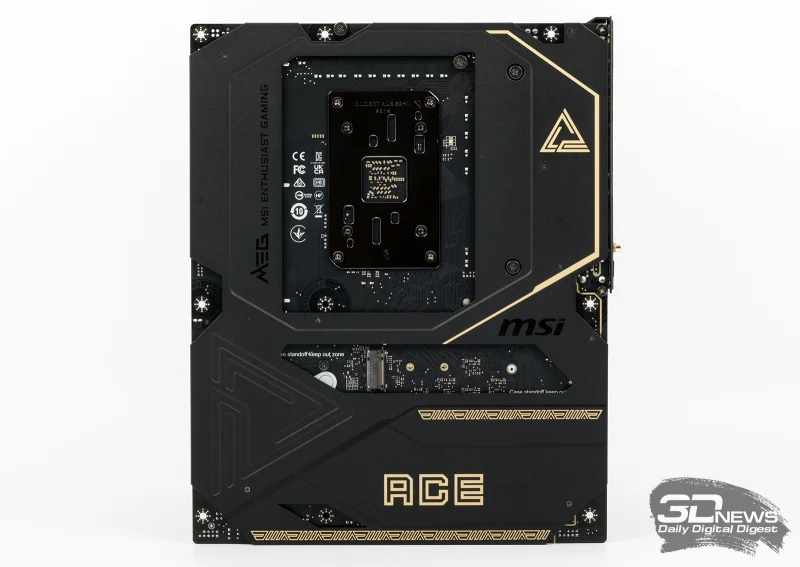

Кроме того, обратная сторона печатной платы MEG X870E ACE MAX оснащена металлическим бекплейтом, который выполняет сразу несколько функций. Во-первых, рамка повышает жёсткость всей конструкции. Плату можно использовать даже для экстремального разгона — а значит, к устройству, установленному на стенде горизонтально, можно подключать тяжёлые стаканы для заливки жидкого азота. В MSI, к примеру, утверждают, что жёсткая рамка предотвращает прогиб текстолита при установке модулей оперативной памяти и массивных видеокарт. Во-вторых, пластина служит дополнительным радиатором, отводя тепло от элементов конвертера питания на обратной стороне платы.
Также компоненты MEG X870E ACE MAX оснащены RGB-подсветкой. В приложении MSI Center можно настроить визуальные эффекты для логотипа с драконом, расположенного над I/O-панелью, и надписи “ACE” на радиаторе для SSD.

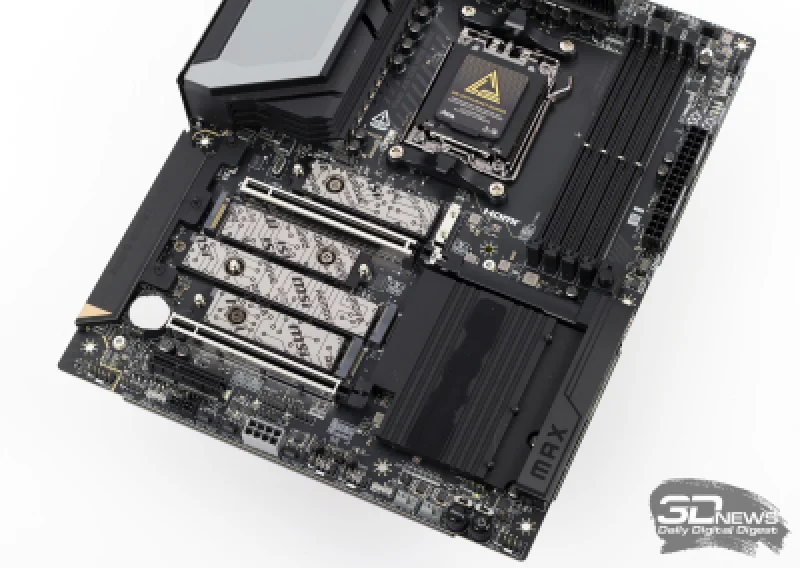

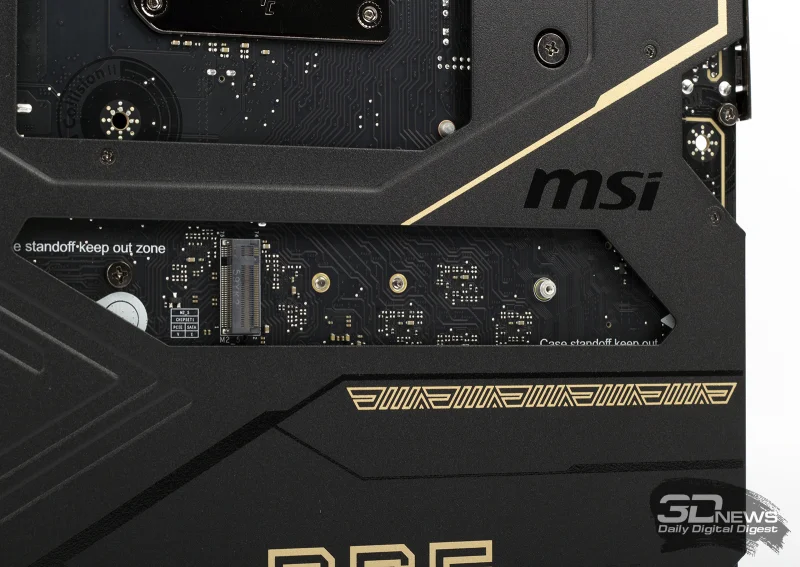

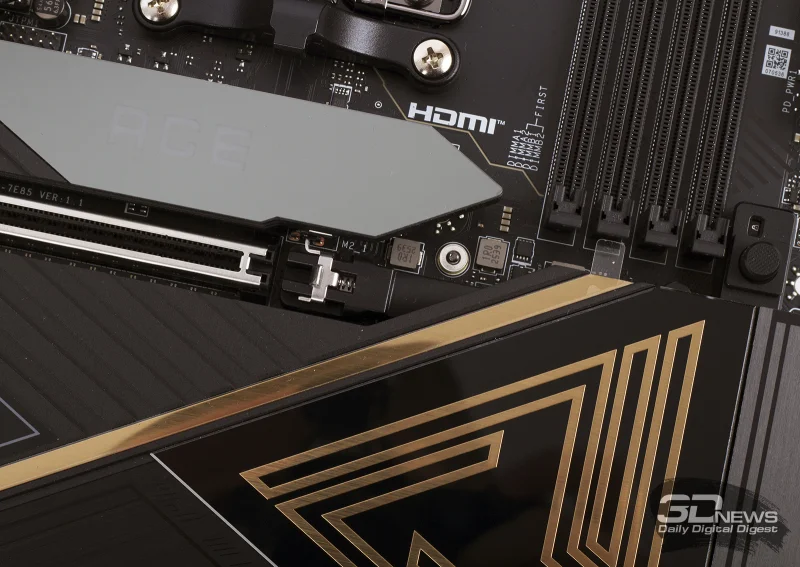

Вы обратили внимание? На тыльной стороне печатной платы установлен M.2-слот — в MEG X870E ACE MAX их целых пять.
|
|
Два разъема функционируют в стандарте PCI Express 5.0, а оставшиеся — в стандарте PCI Express 4.0. К сожалению, некоторые слоты расширения делят пропускную способность с другими интерфейсами платы. Линии PCI Express объединены у разъемов PCI_E3 и M.2_1. Если задействован первый порт, то второй работает в режиме PCI Express x2 5.0. При установке M.2-накопителя в полноформатный режим PCI Express x4 5.0 (настраивается в BIOS) слот PCI_E3 полностью отключается. Кроме того, пропускная способность распределена между разъемами USB4 на панели ввода-вывода и портом M.2_2. Принцип работы аналогичен: после установки SSD максимальная скорость передачи данных для упомянутых интерфейсов снижается вдвое. Порт M.2_2 можно переключить в режим PCI Express x4 5.0 через меню BIOS, но тогда разъемы USB4 отключаются.
Четыре из пяти портов M.2 оснащены радиаторами M.2 Shield Frozr. Производитель на своем сайте подчеркивает концепции one-finger, one hand, one step, one glance и one click. Если кратко, то все операции с платой при сборке ПК выполняются без малейших усилий. Совсем. Радиаторы для SSD снимаются одним движением пальца. То же самое касается и видеокарты — основной PEG-порт оснащен фирменной защелкой EZ PCIe Release. Защитная рамка на панели ввода-вывода уже предустановлена. Даже антенна беспроводного модуля платы подключается без необходимости что-либо закручивать.
У материнской платы MEG X870E ACE MAX имеется три основных слота расширения. Разъёмы PCI_E1 и PCI_E2 оснащены усиленной конструкцией и соединены напрямую с процессором. Они функционируют в конфигурациях «x16+x0» либо «x8+x8». На упаковке устройства указана надпись: “Ready for AI PC”. И правда, этот герой обзора способен стать основой мощной рабочей станции, которая задействует пару дискретных видеокарт для задач искусственного интеллекта. Сборка ПК не вызовет у вас трудностей: основные слоты PEG расположены таким образом, что вы легко сможете установить на плату даже самые массивные версии GeForce RTX 5090.
Третий слот PCI Express x4 также подключён к центральному процессору. Этот разъём не имеет защёлки, поэтому в него можно устанавливать любые дискретные карты с интерфейсом PCI Express.
Кстати, на нижней части печатной платы расположен 8-контактный разъём питания PCI-E. Благодаря ему обеспечивается более надёжная подача энергии к портам PEG. Ещё один дополнительный 6-контактный разъём PCI-E находится рядом с основным коннектором питания ATX. Подключите к нему кабель от блока питания, чтобы внутренний порт USB Type-C мог работать, в том числе в режиме ускоренной зарядки устройств, передавая до 60 Вт энергии.
|
|
Как уже упоминалось, MEG X870E ACE MAX — это материнская плата, ориентированная на оверклокеров. Для удобного управления системой на ней предусмотрены:
- физические клавиши для включения и перезагрузки системы;
- дисплей POST-кодов, который также отображает температуру процессора;
- перемычка JLN1, предназначенная для запуска системы при охлаждении жидким азотом;
- джампер JOCFS1, который включает загрузку с заводскими настройками;
- кнопки для сброса параметров BIOS и активации обновления прошивки через USB;
- многофункциональная клавиша Smart Button, настраиваемая пользователем;
- переключатель для выбора активного чипа BIOS;

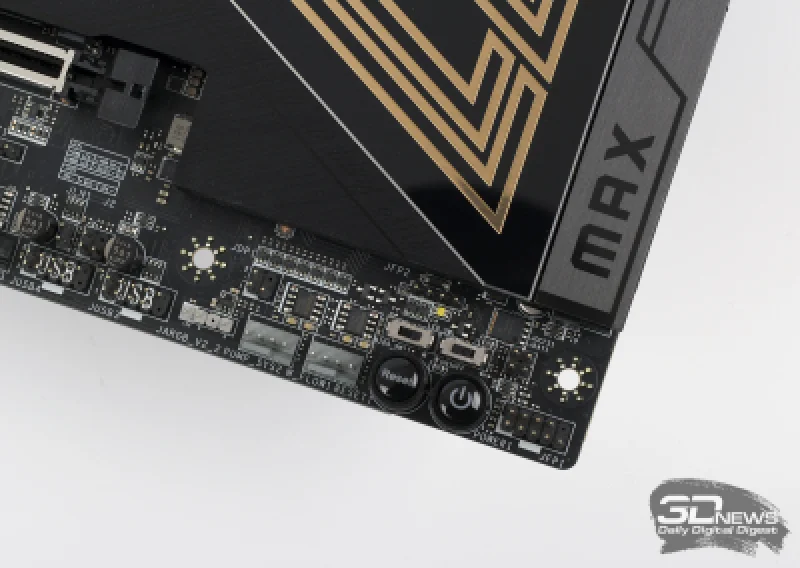

- ползунок LED_SW1, управляющий подсветкой всех индикаторов на материнской плате;
- разъемы V-Check Points, позволяющие в реальном времени измерять напряжение ядер CPU, SoC и оперативной памяти с помощью мультиметра;
- два коннектора T_SEN для подключения термопар;
- разъем JDASH1 для подключения внешнего модуля управления MSI (приобретается отдельно);

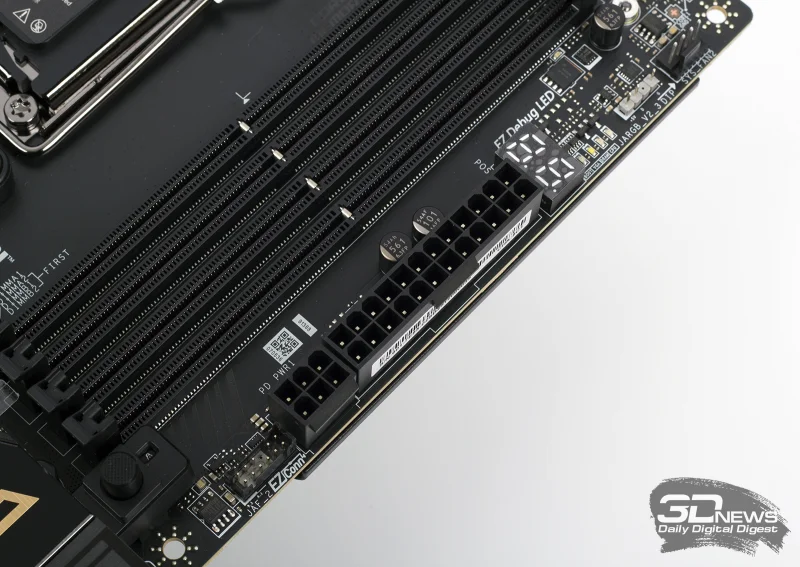

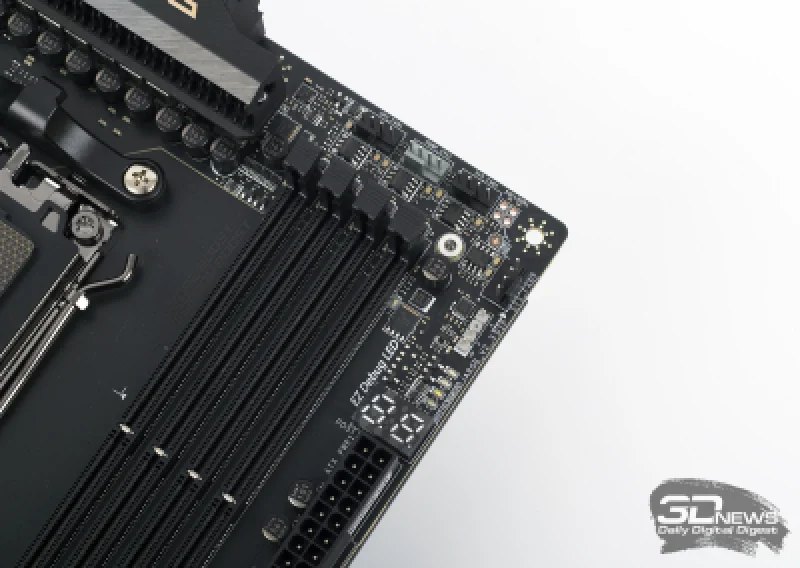

- индикаторы EZ Debug LED, которые показывают этап инициализации системы при включении компьютера.

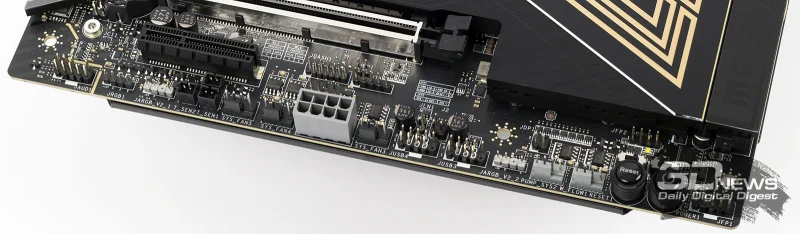

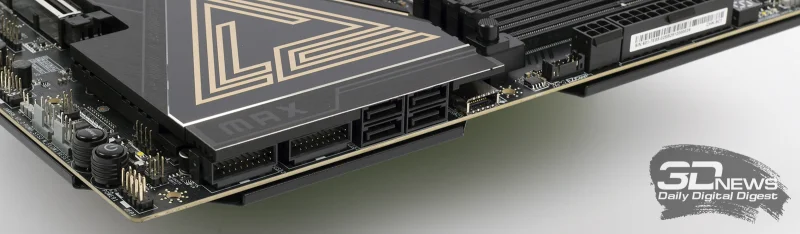

На плате установлено девять 4-контактных разъемов для корпусных вентиляторов и систем охлаждения. Имеются стандартные колодки для кулера CPU, помпы СЖО и корпусных вентиляторов. Однако в нижней части PCB расположен разъем W_FLOW1, который используется для подключения датчика скорости потока жидкости в системе жидкостного охлаждения. Кроме того, рядом с основным разъемом питания находится колодка EZ Conn V2, к которой подключаются фирменные вентиляторы MSI с RGB-подсветкой.

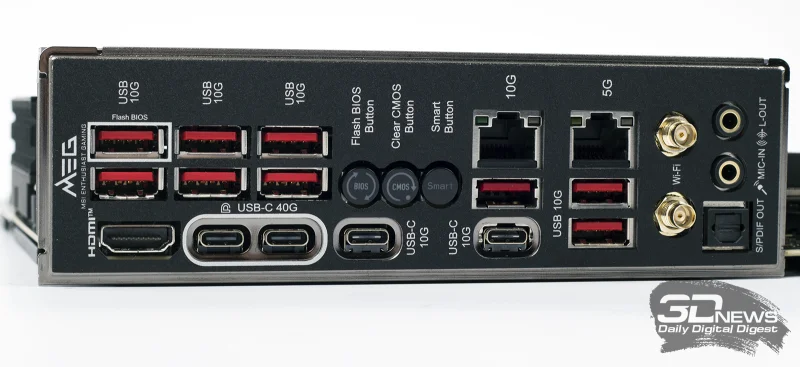

На панели ввода-вывода расположено девять USB-портов типа A, все они поддерживают высокую скорость передачи данных. Кроме того, устройство оснащено четырьмя портами типа C, два из которых соответствуют стандарту USB4. Как видно, MEG X870E ACE MAX не испытывает недостатка в функциональности.
Встроенный звук основан на кодеке Realtek ALC4082, который обеспечивает разрешение до 32 бит и частоту 384 кГц. Звуковой тракт включает ЦАП ESS ESS9219Q, осциллятор и качественные японские конденсаторы. Каждый канал аудиоподсистемы разведен по отдельным слоям PCB для минимизации взаимных помех.
Проводное сетевое подключение реализовано с помощью быстрых контроллеров Marvell и Realtek.
|
|

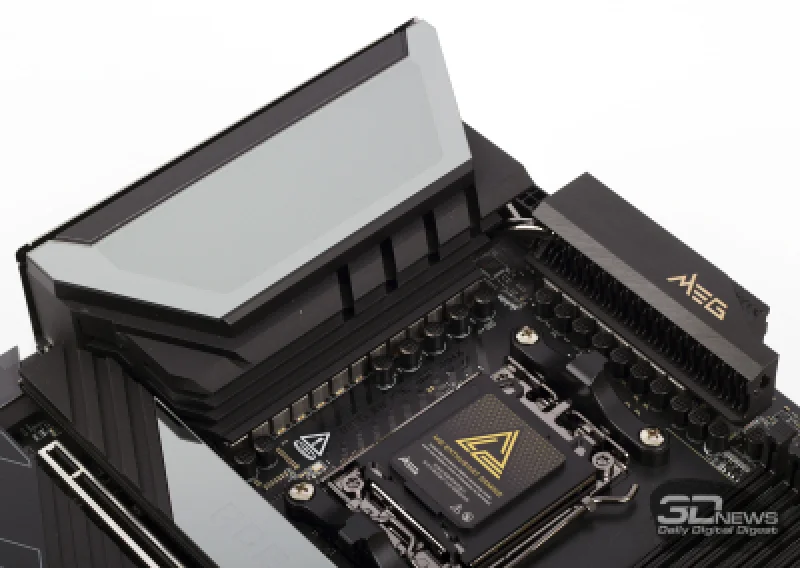

Конструкция радиаторов, отвечающих за охлаждение компонентов преобразователя питания на плате, получила название Wavy Fin. В данном аспекте система отвода тепла от полевых транзисторов и катушек индуктивности MEG X870E ACE MAX во многом напоминает решения, применяемые в кулерах для центральных процессоров и видеокарт. Иными словами, в конструкции используются тонкие алюминиевые пластины, закрепленные на медных тепловых трубках. В качестве термоинтерфейса применяются плотные и толстые прокладки с показателем теплопроводности 9 Вт/(м⋅К).
Цепь питания MEG X870E ACE MAX построена по топологии «2×9+2+1» под управлением ШИМ-контроллера Renesas RAA229620. Для линий VCore и SoC задействованы транзисторные сборки Renesas R2209004. Каждый подобный элемент рассчитан на нагрузку до 110 А. Фаза Misc реализована на базе драйвера AOZ5516QI (55 A) от компании Alpha & Omega Semiconductor.
⇡#BIOS

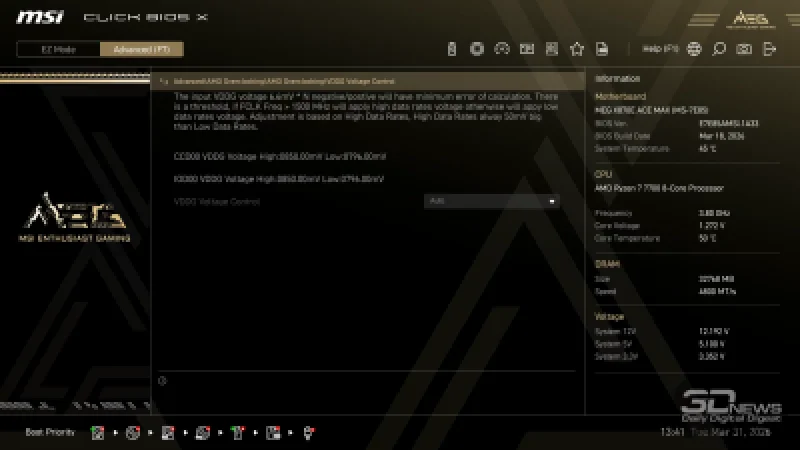

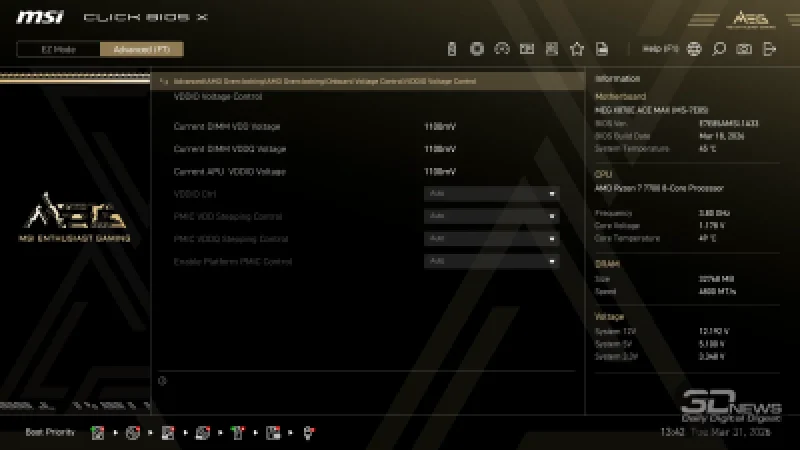

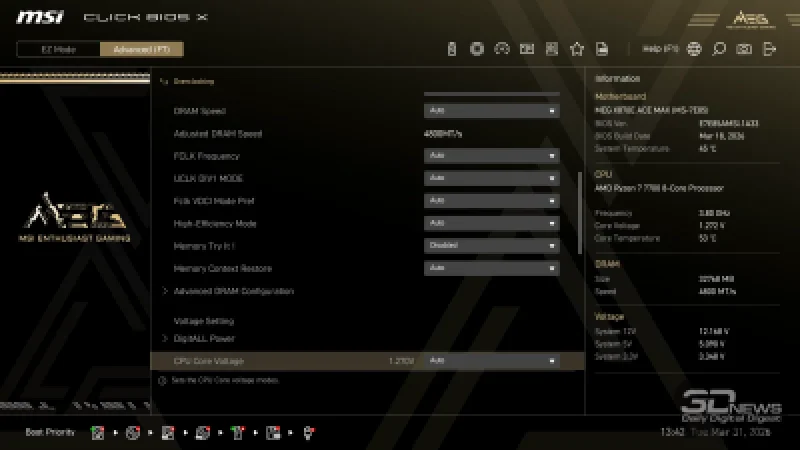

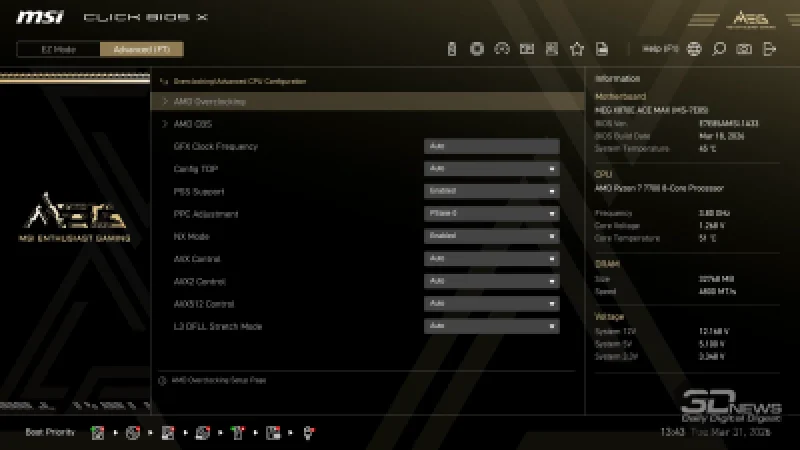

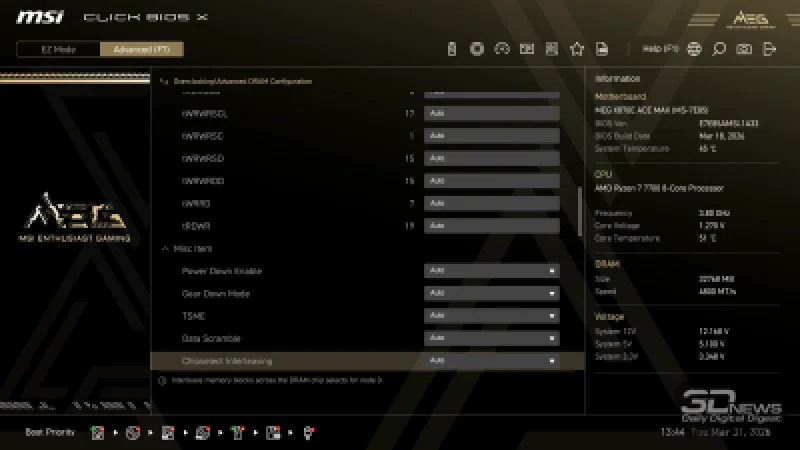

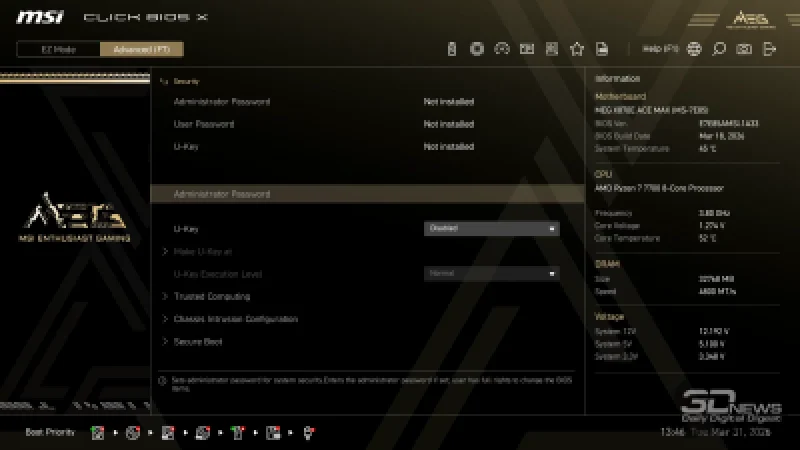

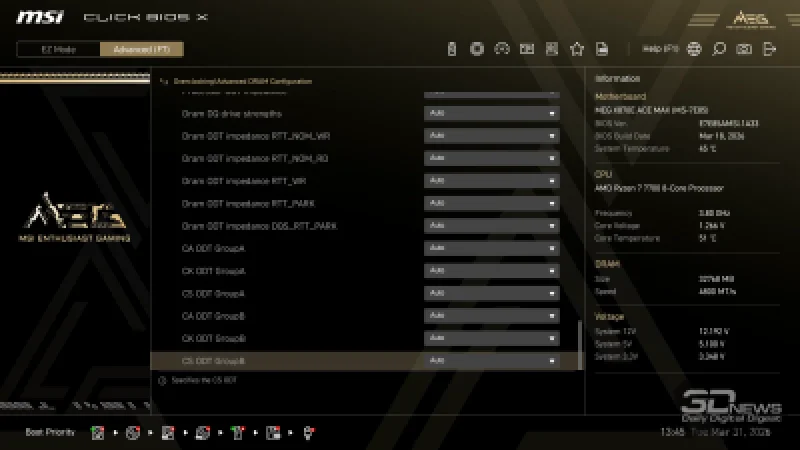

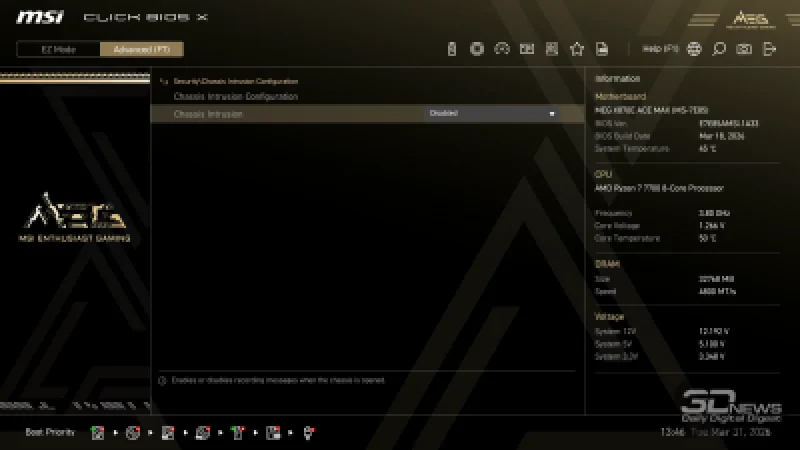

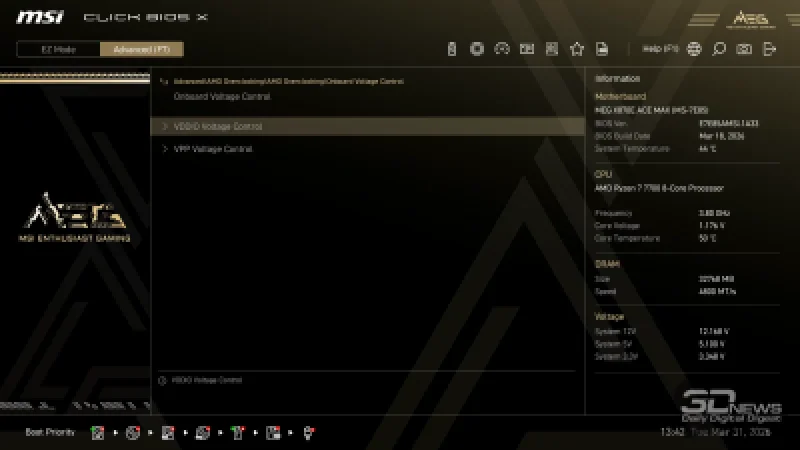

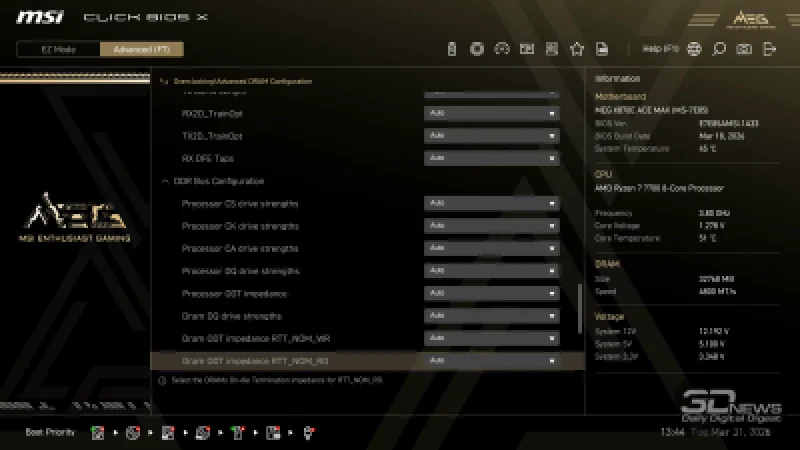

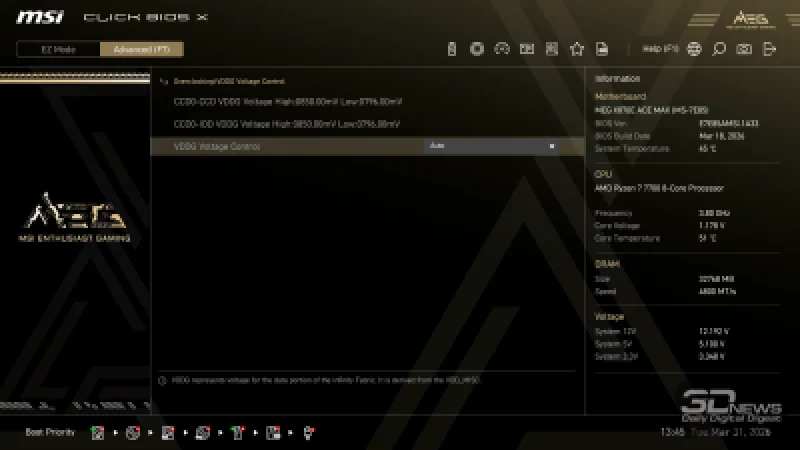

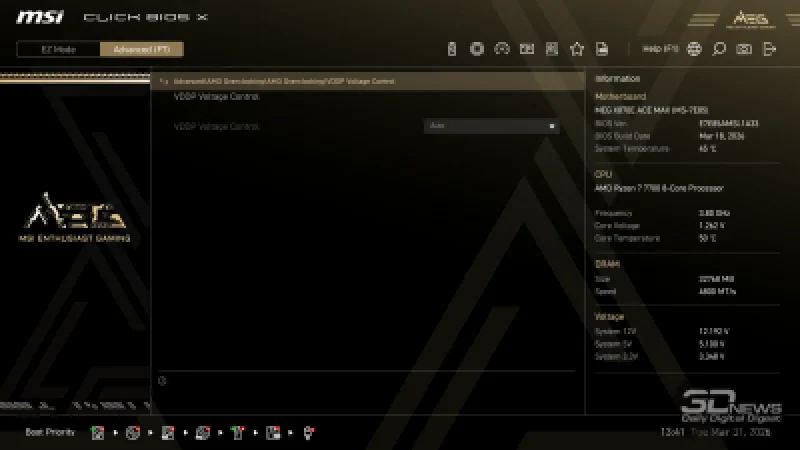

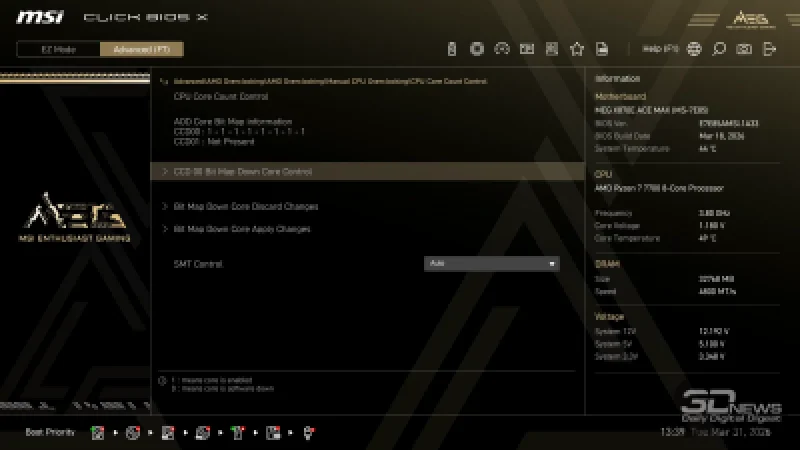

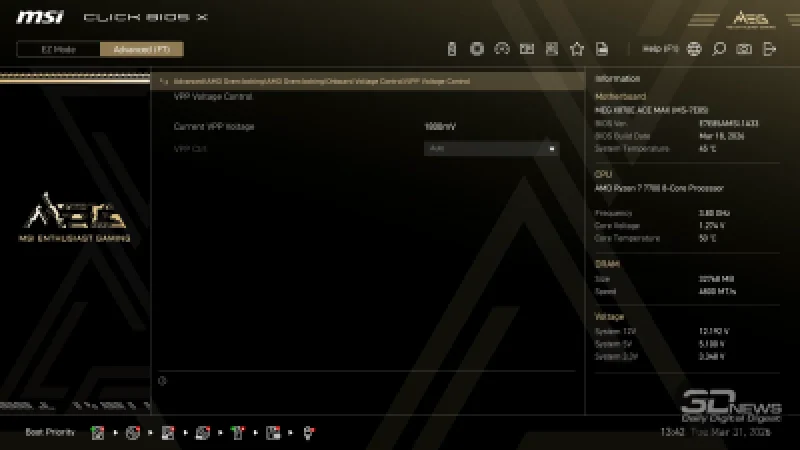

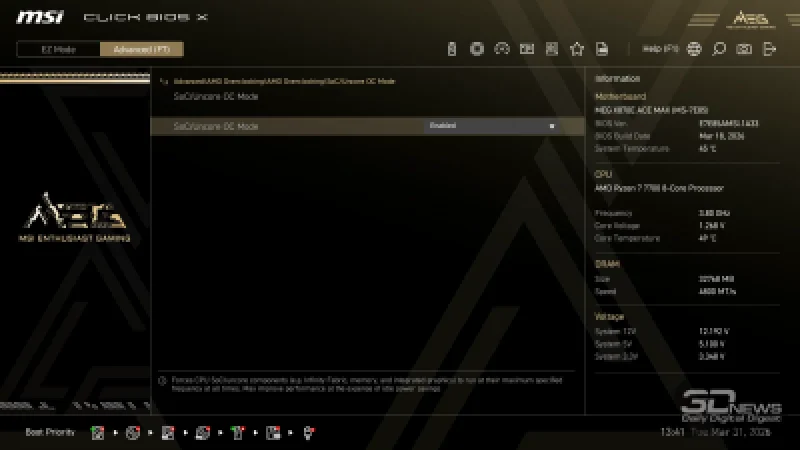

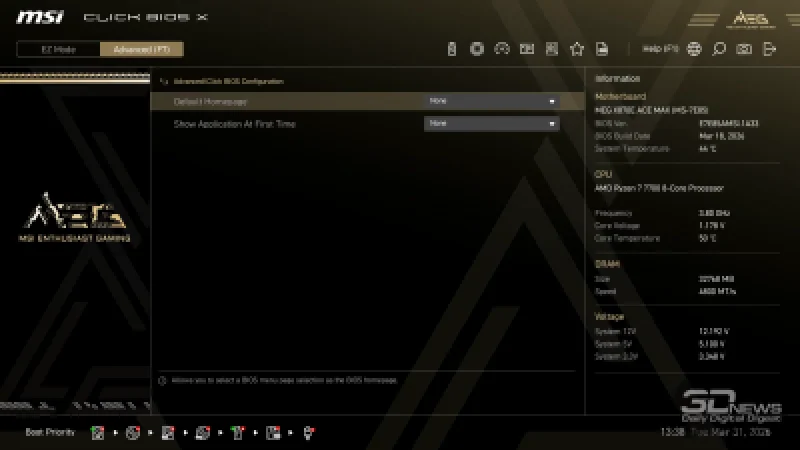

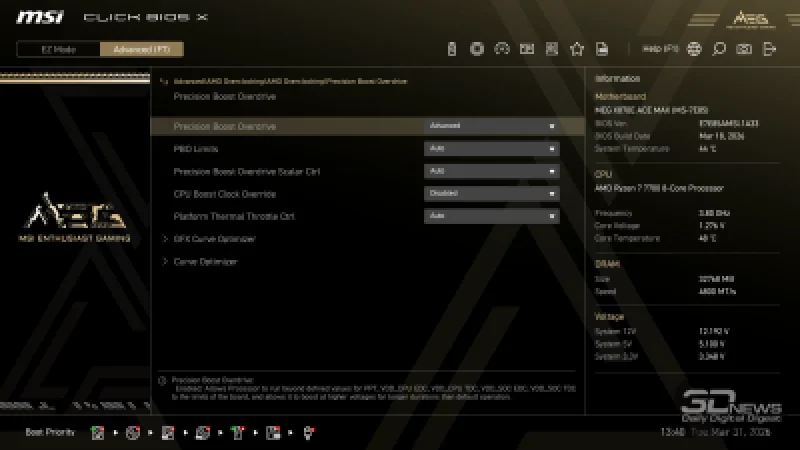

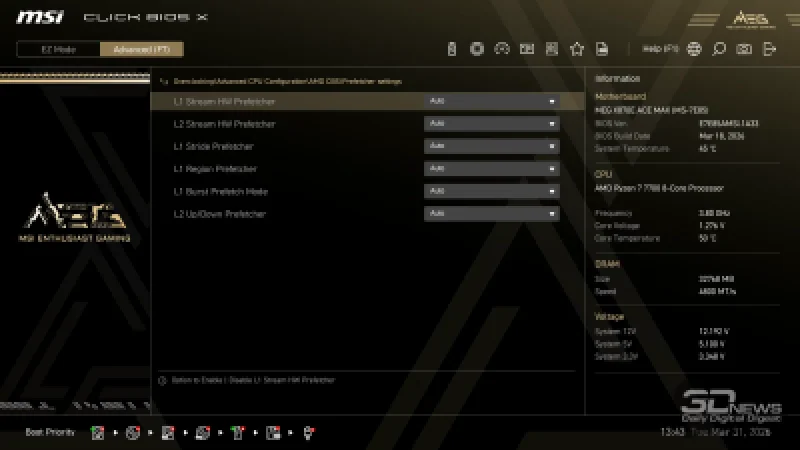

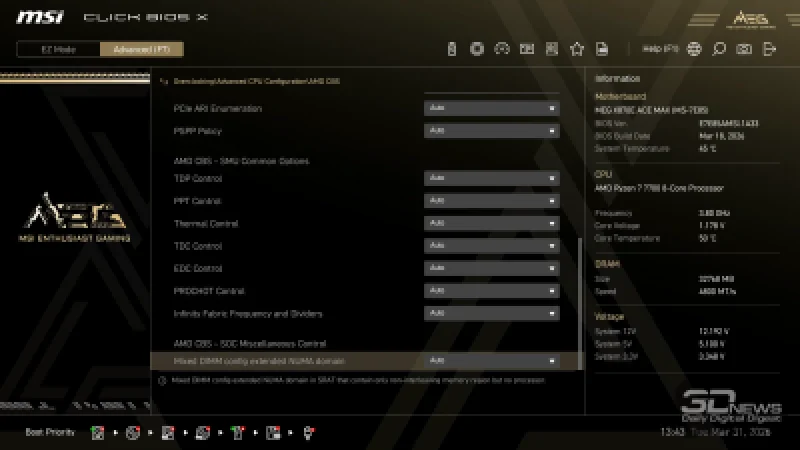

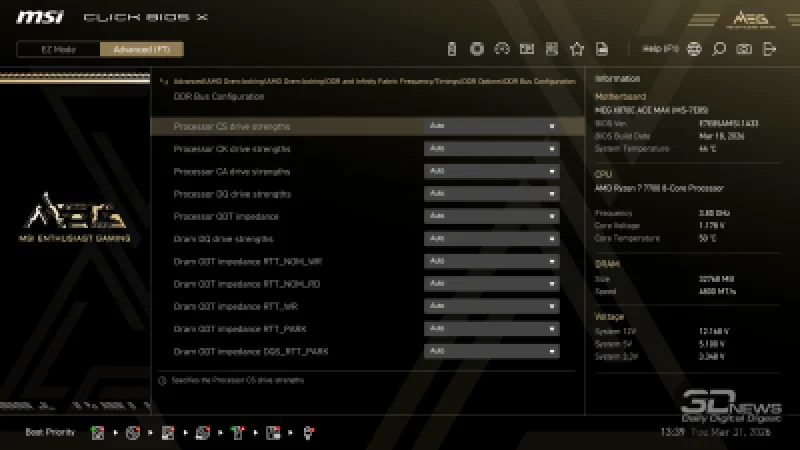

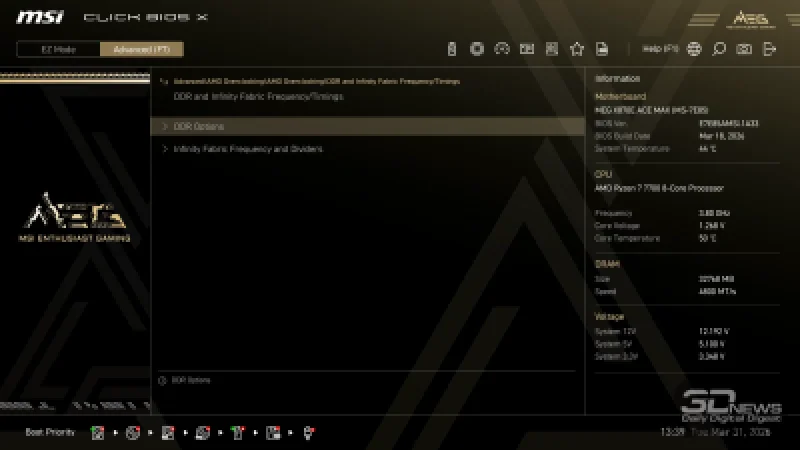

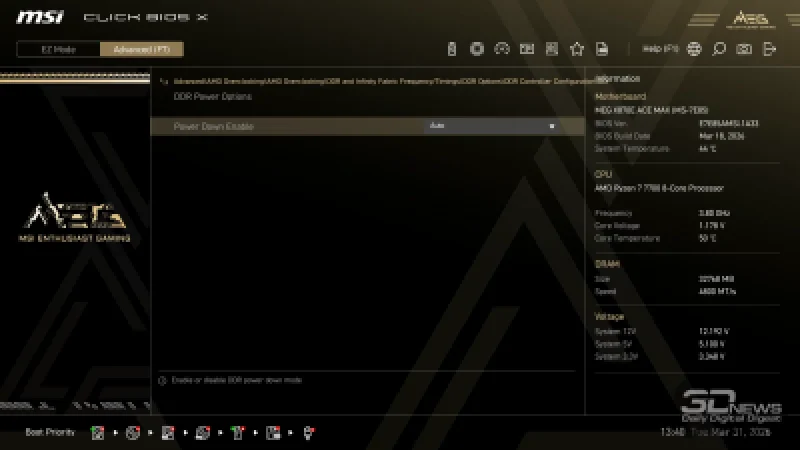

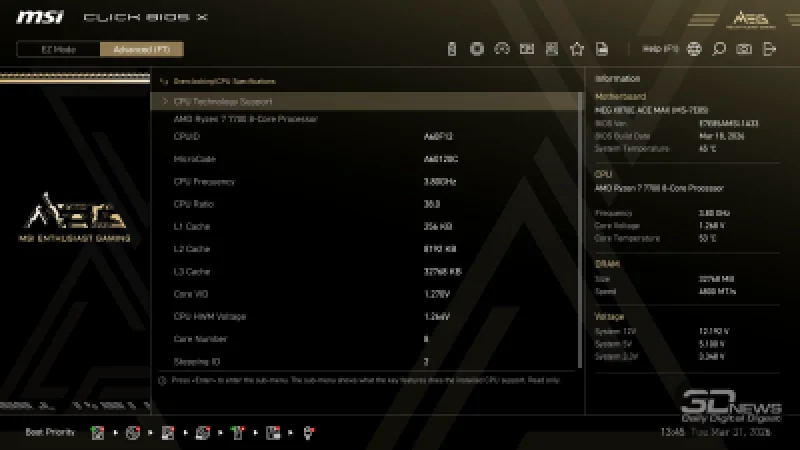

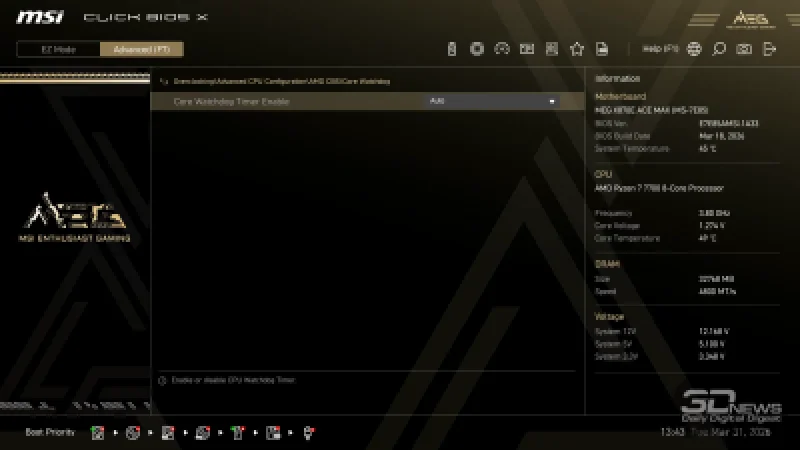

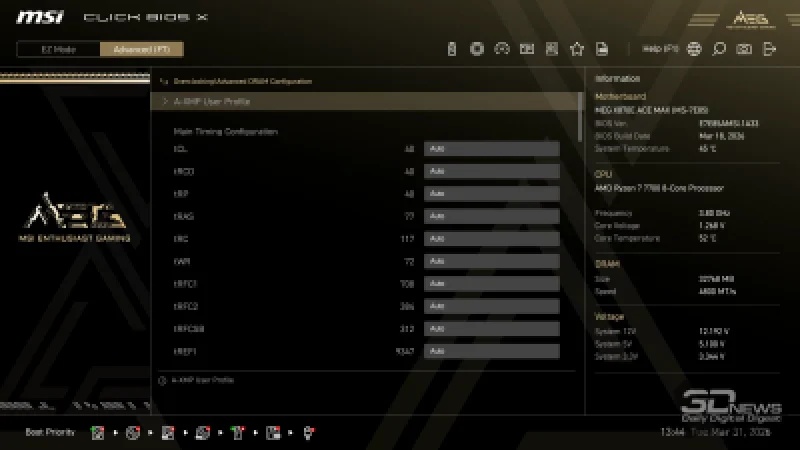

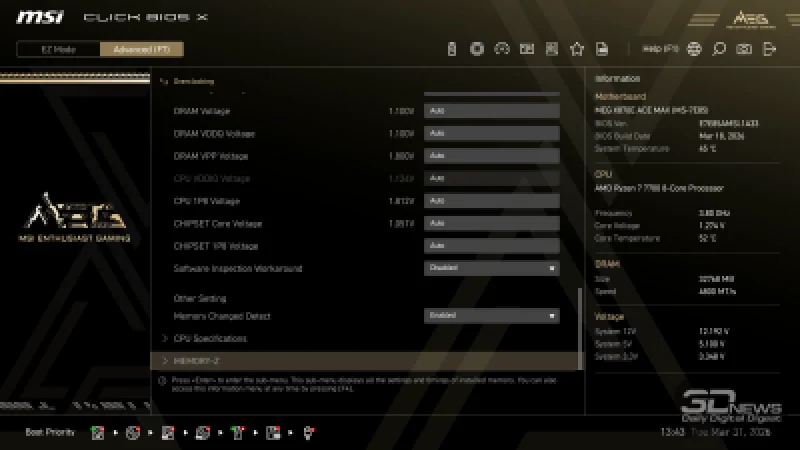

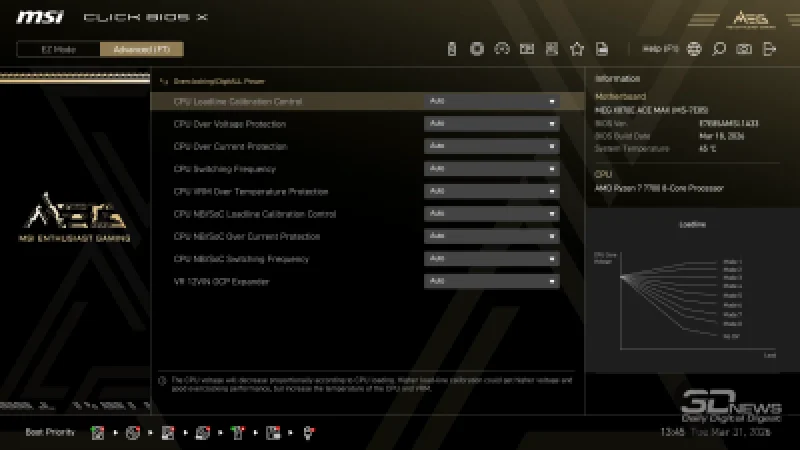

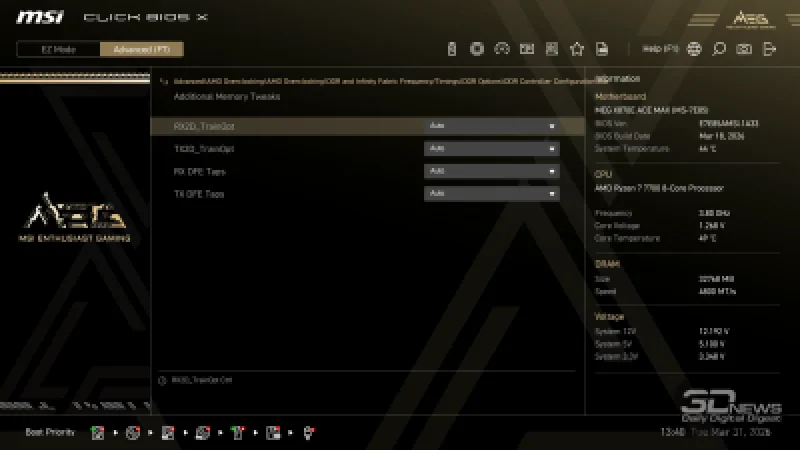

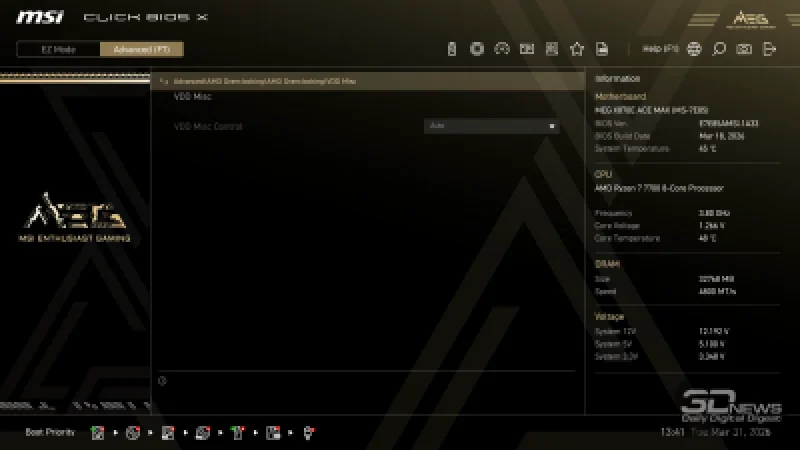

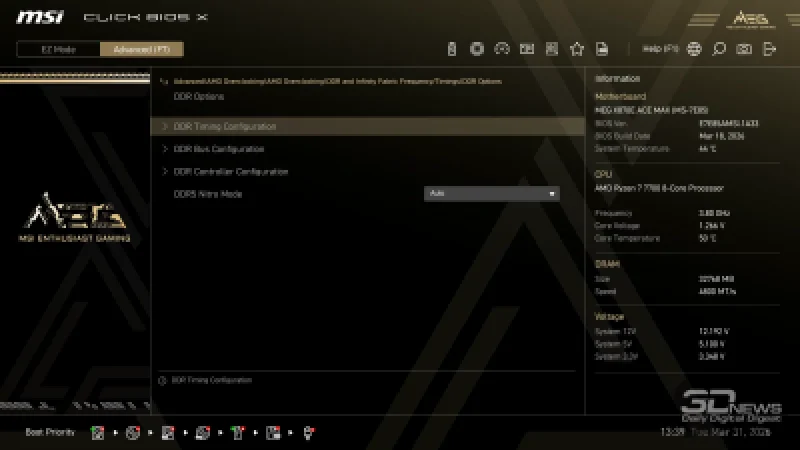

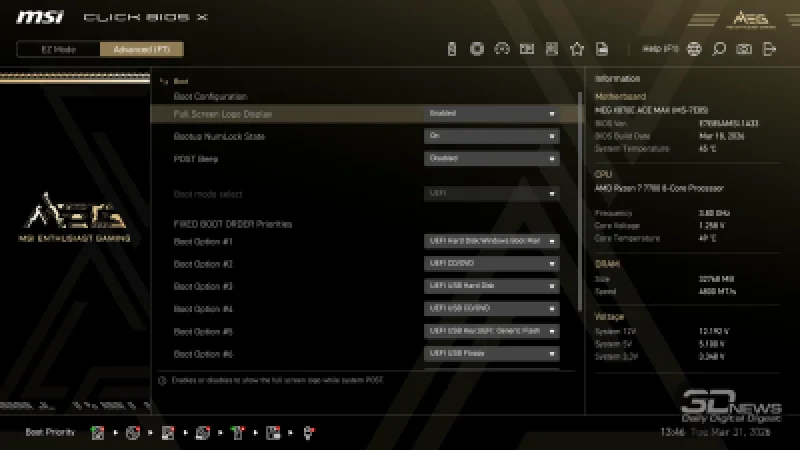

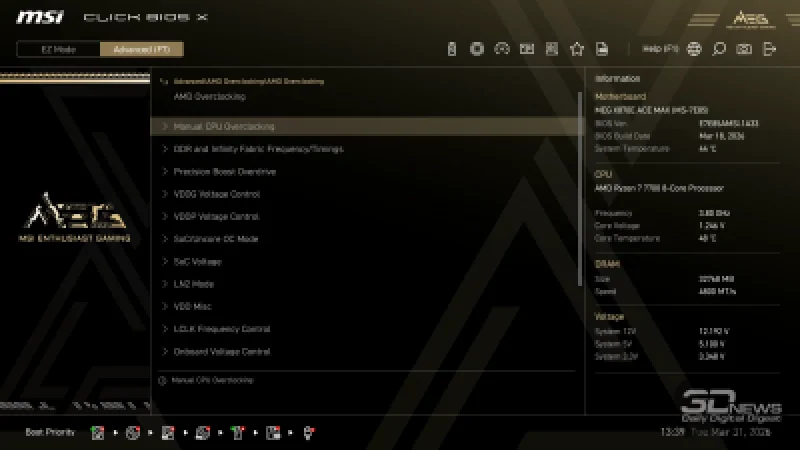

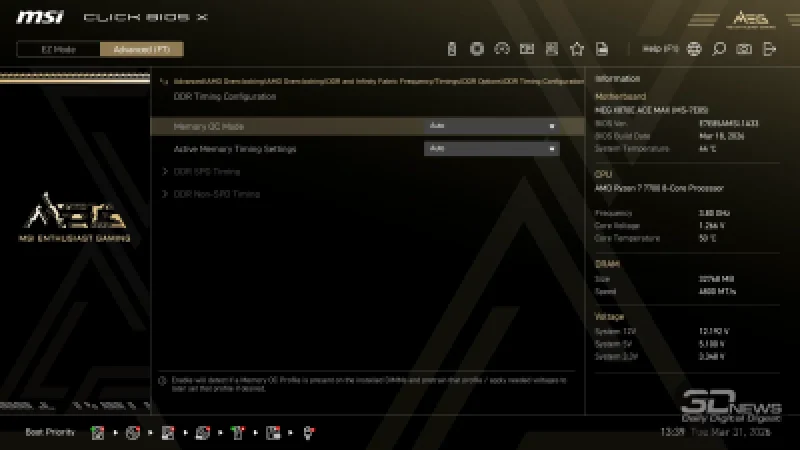

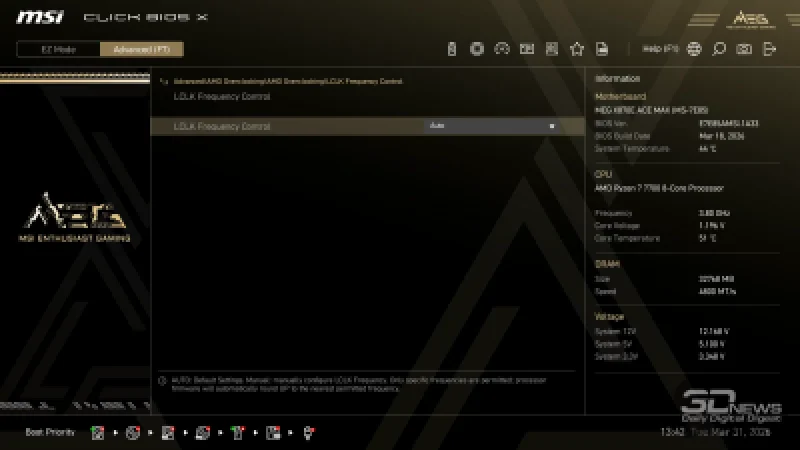

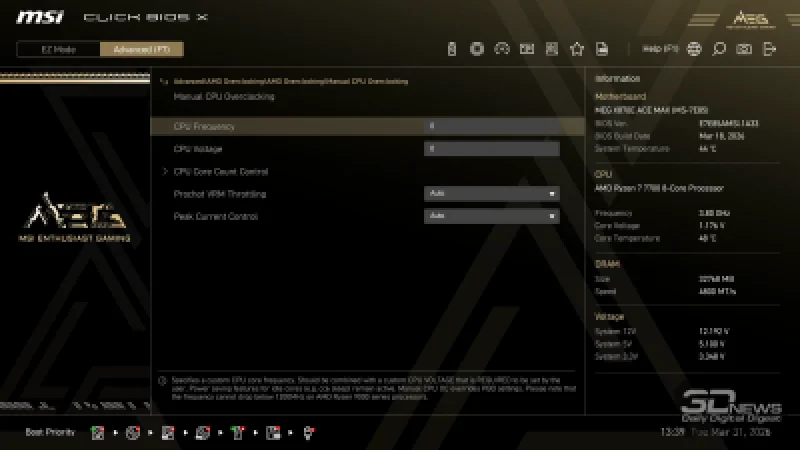

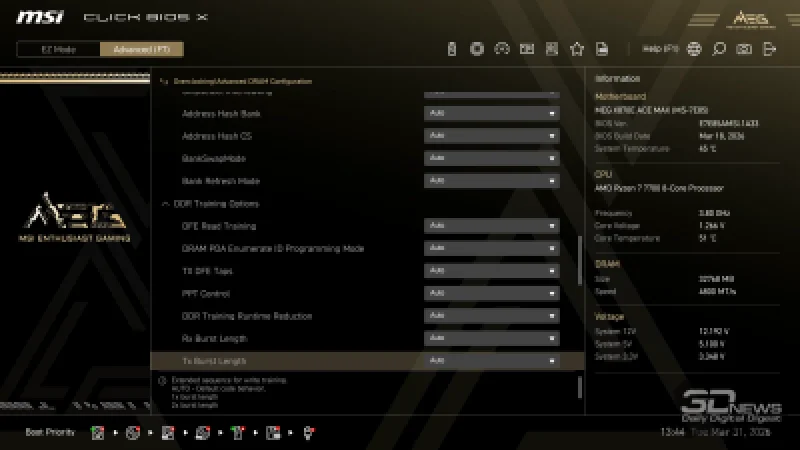

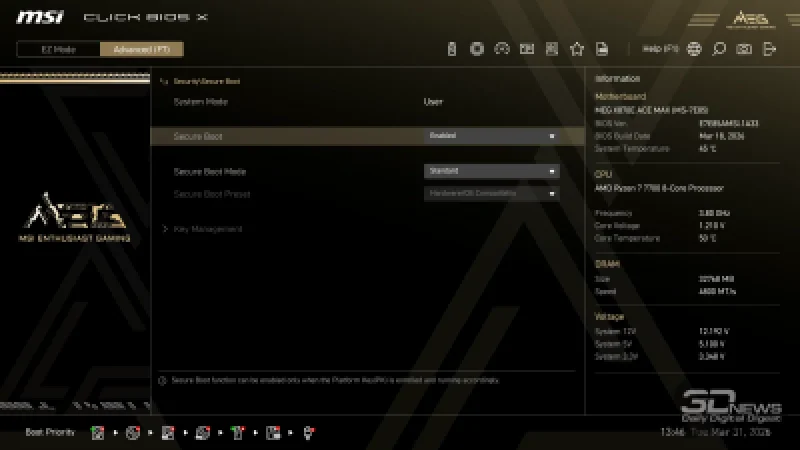

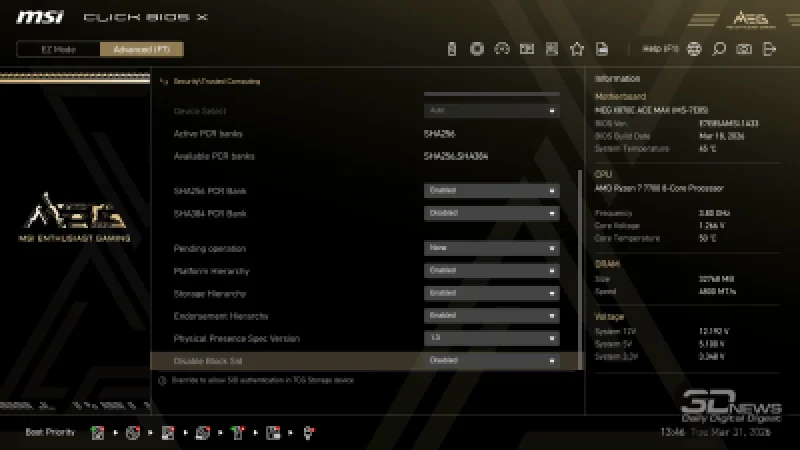

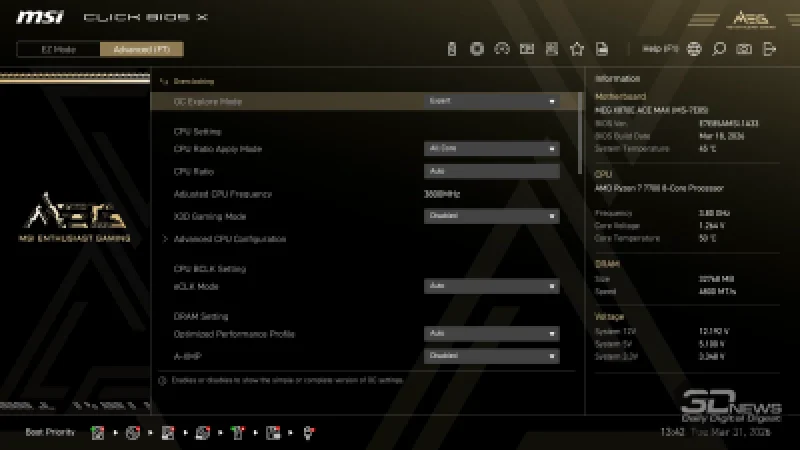

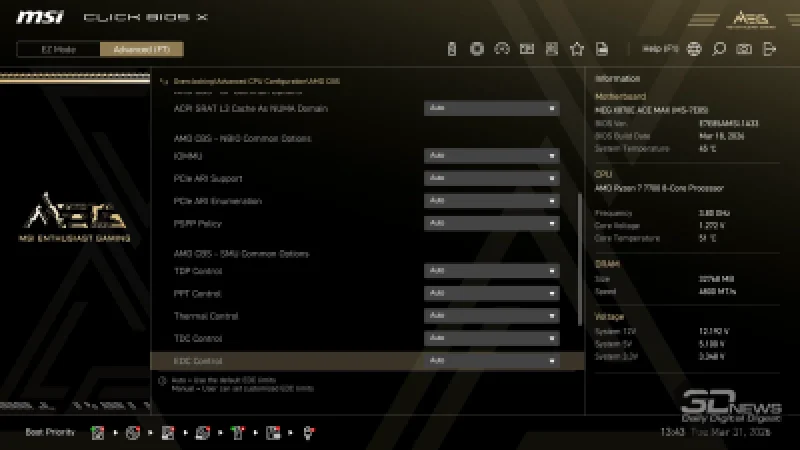

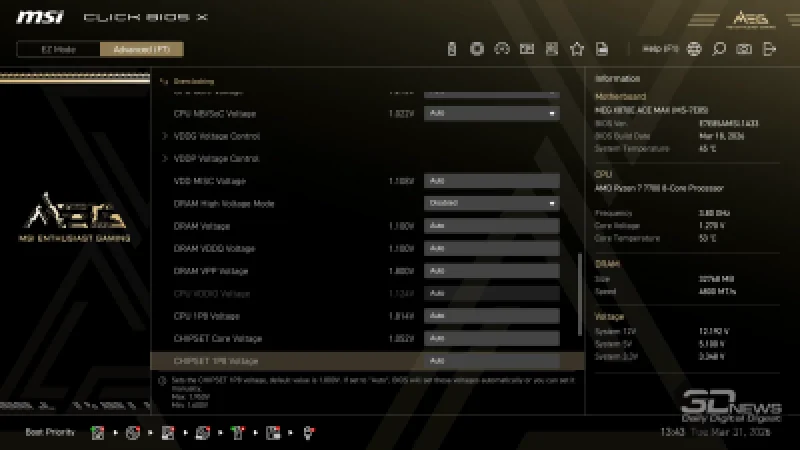

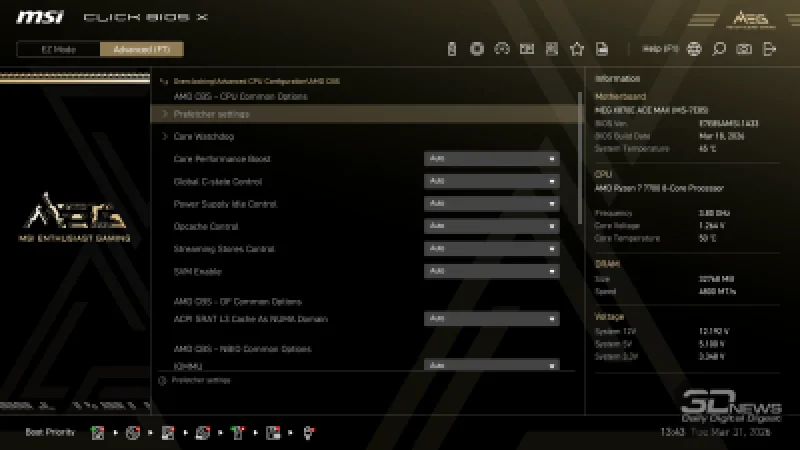

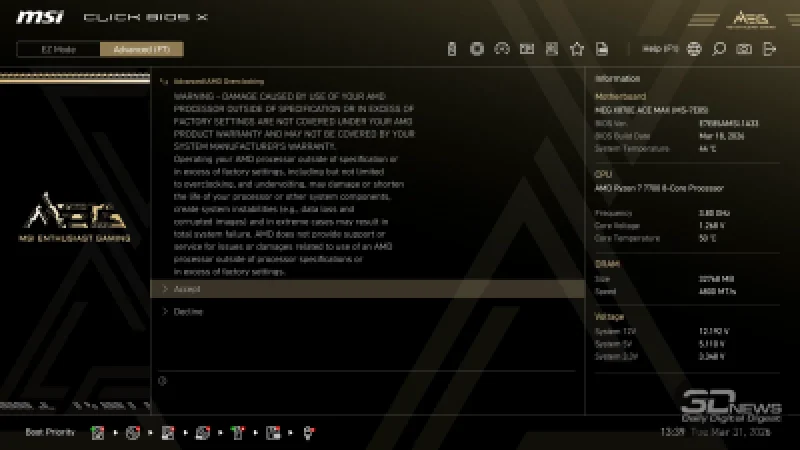

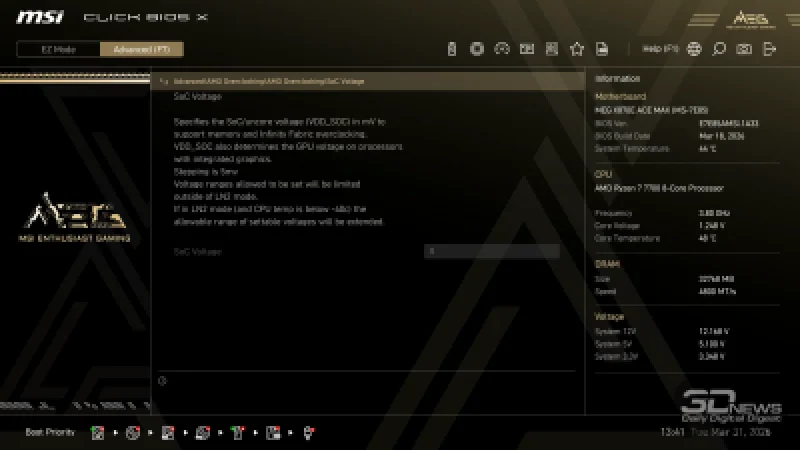

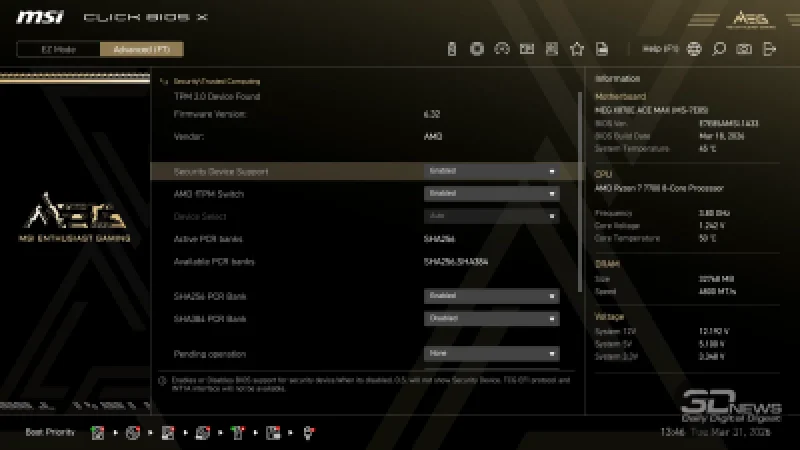

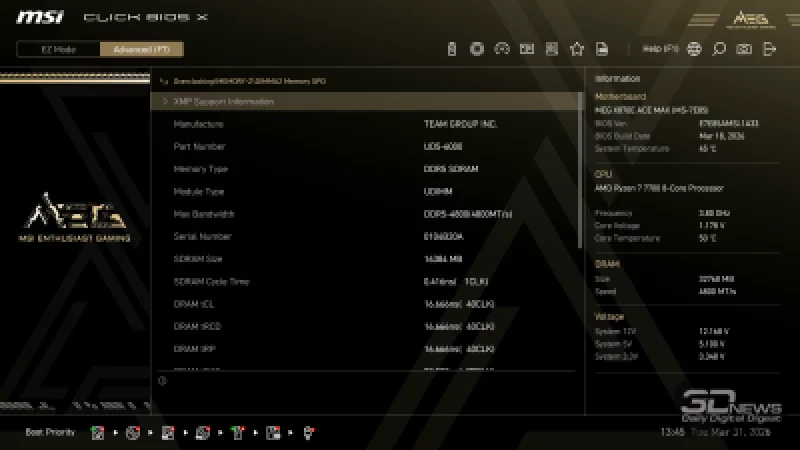

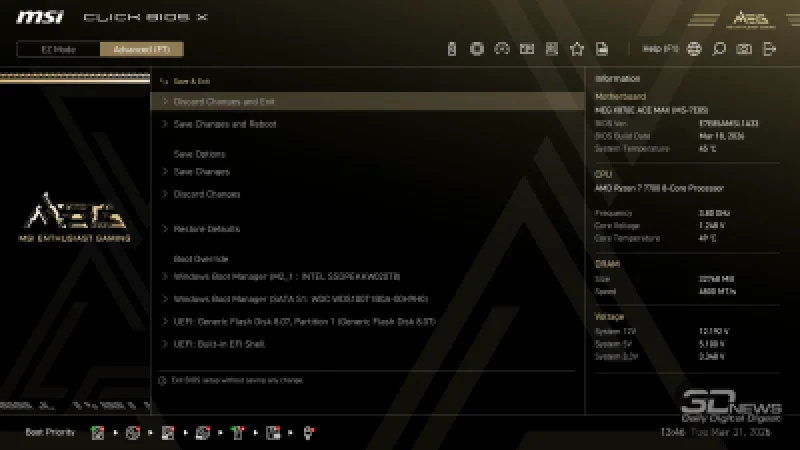

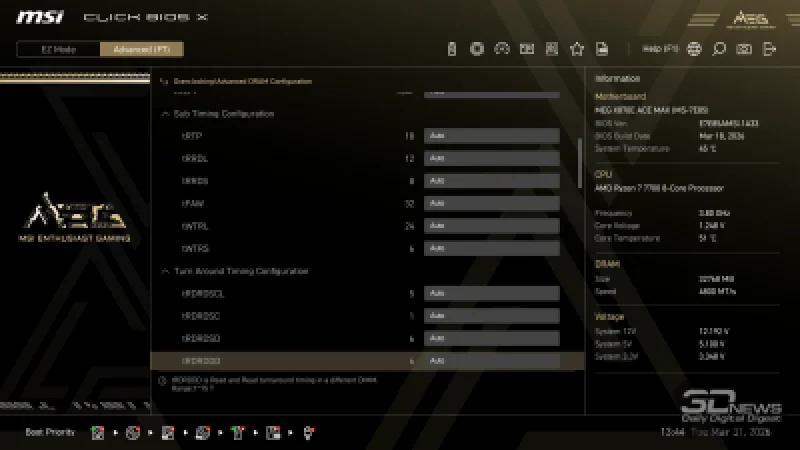

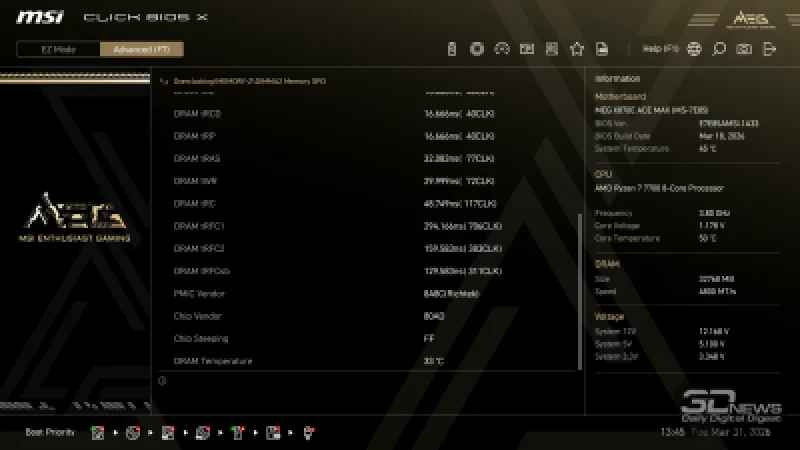

Было бы удивительно, если бы MEG X870E ACE MAX получила прошивку с ограниченным набором возможностей и технологий. Напротив, плата оснащена всем необходимым инструментарием, позволяющим предельно тщательно настроить собственную конфигурацию. Речь идет о новом продукте, и к моменту подготовки обзора для MEG X870E ACE MAX было выпущено пять версий BIOS. На текущий момент актуальной считается версия прошивки E7E85AMSI.1A33, которая получила обновление микрокода AGESA PI-1.3.0.0, а также предустановки для разгона очередного процессора AMD — 16-ядерного Ryzen 9 9950X3D2.
