Сервер ASUS RS720A-E13-RS8G, совместимый с AMD EPYC 9005 (Turin) и 9004 (Genoa/Genoa-X/Bergamo), представляет собой современное поколение модульных систем DC-MHS, которые архитектурно сильно отличаются от традиционных «монолитных» предшественников. Стандарты DC-MHS направлены на обеспечение механической, электрической и логической совместимости различных компонентов, отказ от устаревших и проприетарных решений, а также предоставление конечному пользователю большего контроля над платформой. В контексте OCP это подразумевает, среди прочего, взаимозаменяемость компонентов от разных производителей, что привлекает крупных игроков. Для отдельного вендора это может означать большую гибкость при создании и обновлении серверных линеек. А для конкретного пользователя — возможность выбора и универсальность платформы.
Это движение началось не сегодня. Например, модули OCP 3.0 успешно вытеснили LOM-решения. Теперь настала очередь внедрения DC-SCM — стандартизированных карт, которые «переносят» BMC, PFR, TPM, прошивку и другие элементы с материнских плат. Строго говоря, модули OCP 3.0 не обязательно должны быть связаны только с сетью. В таком формате выпускаются также RAID/HBA-контроллеры, заменяющие проприетарные решения разных вендоров. x16-слоты для райзеров тоже стандартизированы. В целом спецификации DC-MHS охватывают довольно много аспектов, но мы не будем на них подробно останавливаться.

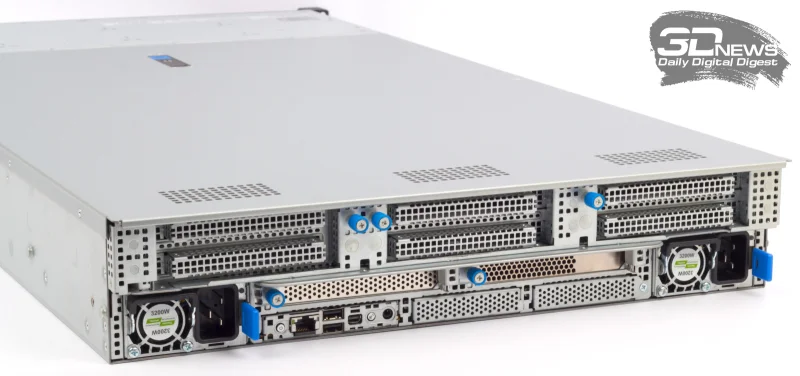

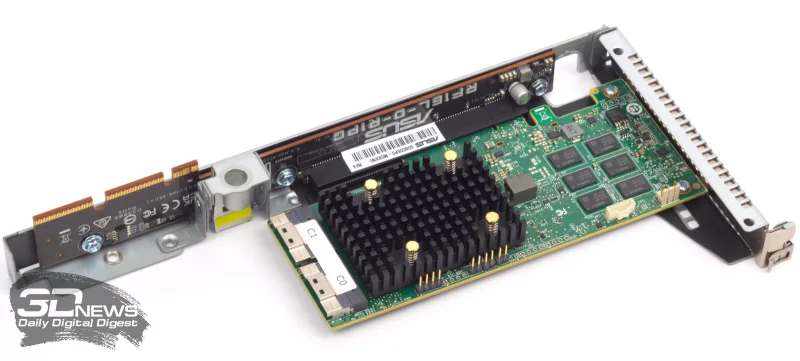

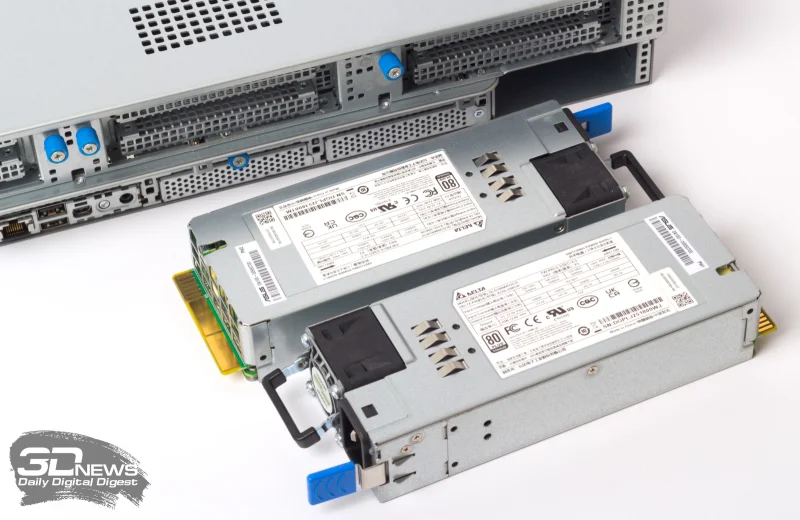

Модель ASUS RS720A-E13-RS8G, хотя и выполнена в стандартном 2U-формфакторе с типичными размерами (485 × 88 × 822 мм), отличается плотной компоновкой (M-FLW) и широкими возможностями для расширения. Задняя часть устройства условно разделена на два уровня. На нижнем уровне по бокам расположены два (1+1) блока питания мощностью 2000/2700/3200 Вт с сертификатом 80+ Titanium. Между ними снизу предусмотрены два слота OCP 3.0 SFF (PCIe 5.0 x16) и предустановленный модуль ASUS ASMB12-iKVM (о нём расскажем далее). Над слотами OCP находятся два разъёма PCIe 5.0 x16 для однослотовых карт формата FHHL. Если вы планируете установить туда RAID-контроллер или HBA, на воздуховоде предусмотрена специальная площадка для крепления резервной батареи.

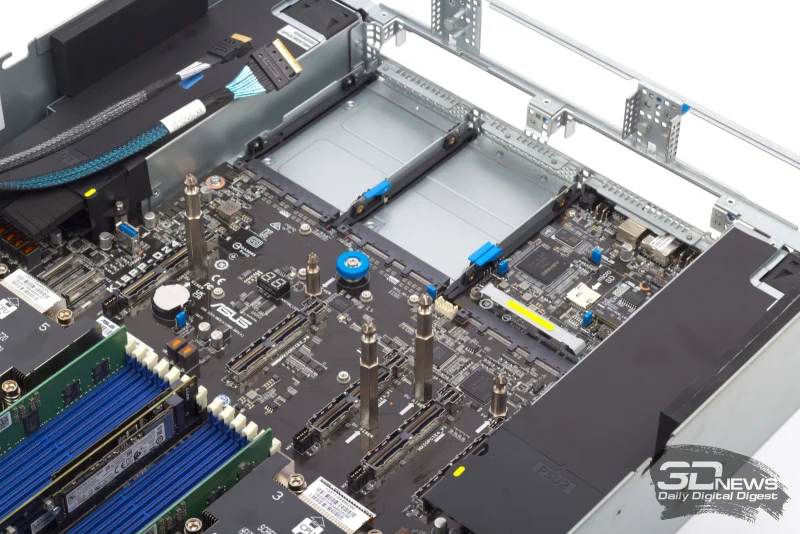

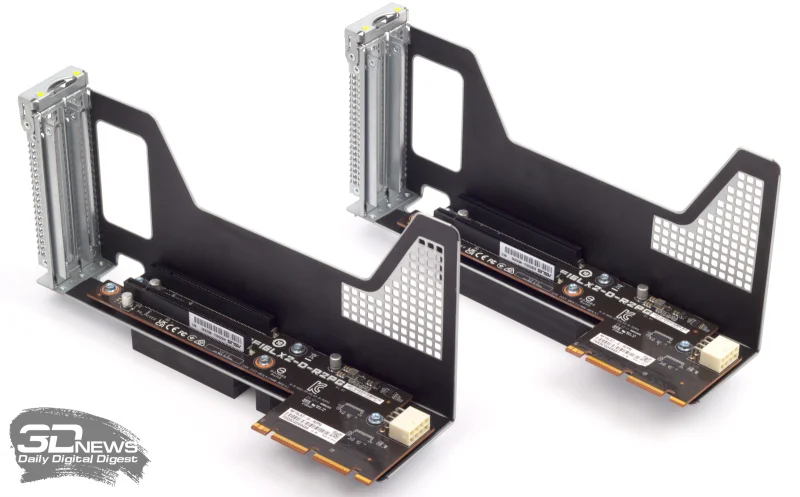

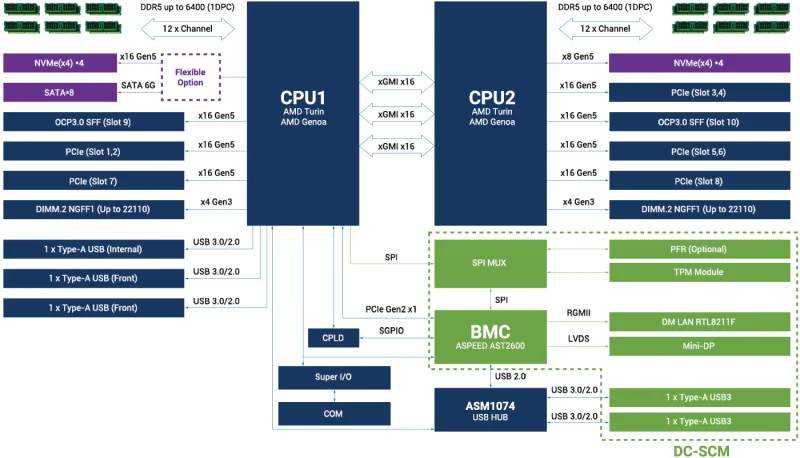

На верхнем уровне размещены места для трёх двухслотовых карт FHFL стандарта PCIe 5.0 x16 (каждая мощностью до 400 Вт), однако райзеры поддерживают два слота, что позволяет устанавливать по паре карт x8. На этих райзерах имеются разъёмы питания 12VHPWR. Три левых слота для райзеров и левый слот OCP 3.0 подключены к одному процессору, а оставшиеся слоты справа, а также пара коннекторов MCIO x8 (PCIe 5.0) — ко второму. Сами центральные процессоры соединены между собой тремя линками xGMI x16. В задней части платы также расположены колодка для COM-порта, порт USB 3.0 Type-A и двухсимвольный сегментный индикатор Q-Code. В передней части платы, ближе к корзине для дисков, находятся ещё четыре разъёма MCIO x8. Бэкплейн оснащён теми же четырьмя MCIO x8 и парой разъёмов SlimSAS.

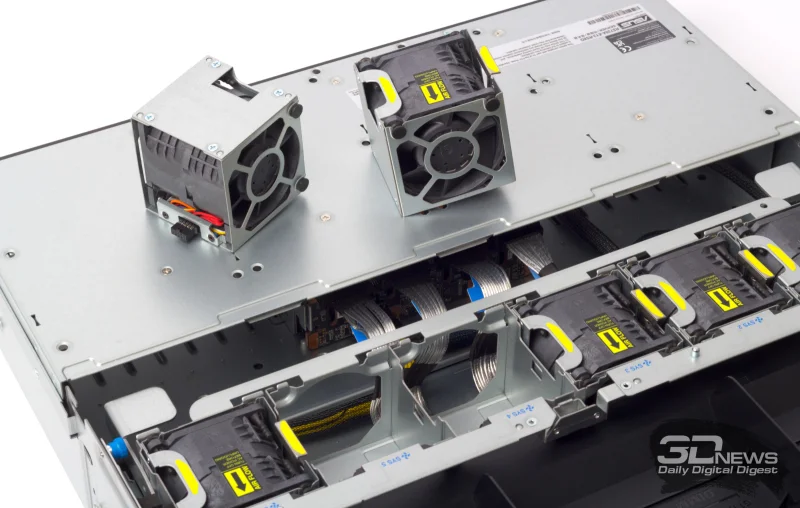

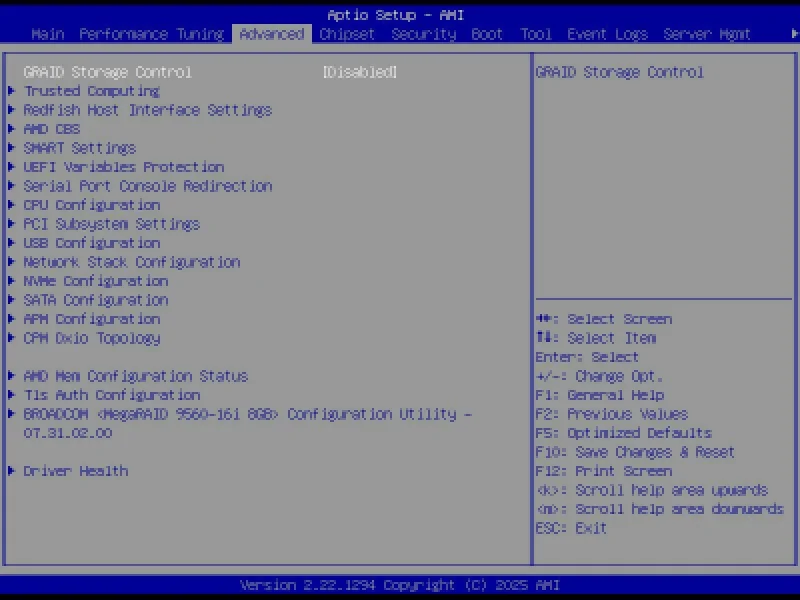

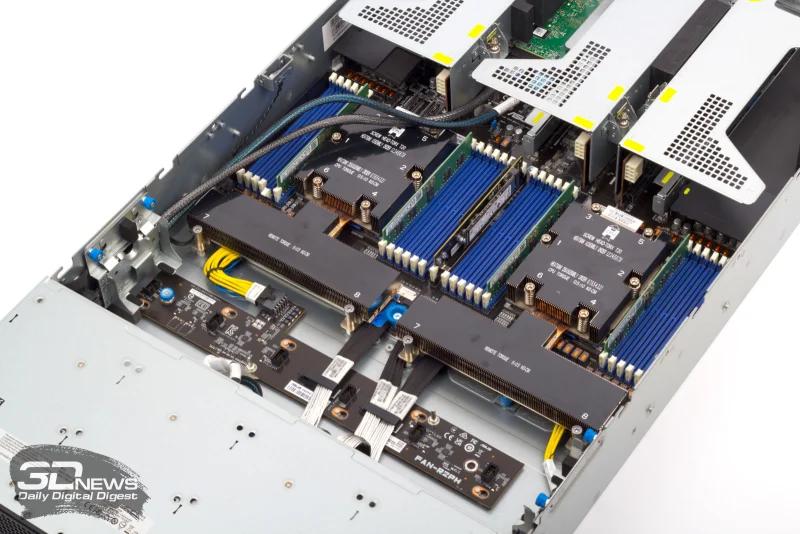

В системе RAID поддерживаются не только привычные контроллеры от Broadcom, но и решение GRAID SupremeRAID — соответствующий раздел можно найти в BIOS. Разъёмы для двух NVMe SSD (каждый работает по шине PCIe 3.0 x4, но подключены к разным процессорам) форм-фактора M.2 22110/2280/2260 расположены на вертикальной планке, которая установлена ровно посередине между двумя соседними рядами слотов DIMM в центре платы — это экономит место и улучшает охлаждение. Причём планку не закрывают даже довольно крупные EVAC-кулеры процессоров (с TDP до 400 Вт). Всего на плате 24 слота для памяти, по 12 на каждый процессор (1DPC), поддерживающие модули вплоть до DDR5-6400. За охлаждение отвечают шесть двухроторных быстросъёмных вентиляторов (блок с ними также можно извлечь целиком).

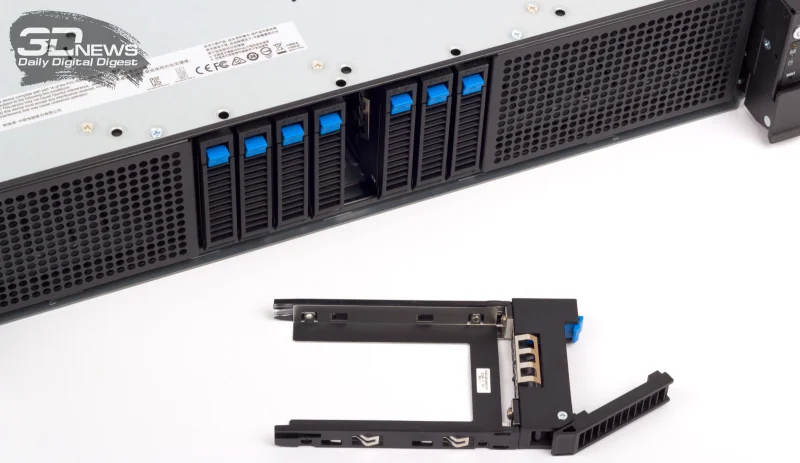

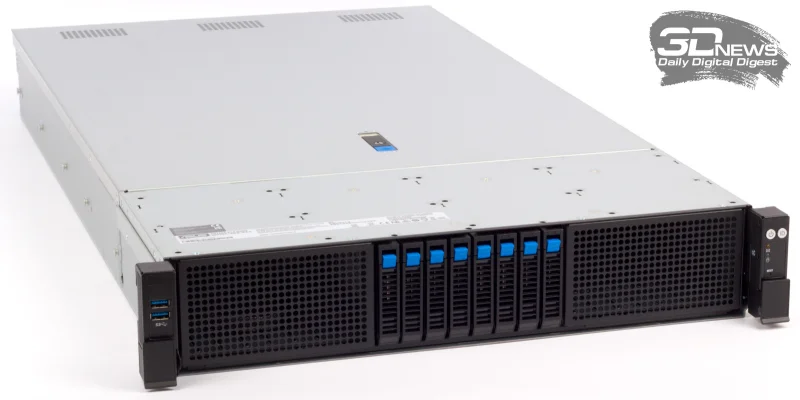

Корзина для дисков в ASUS RS720A-E13-RS8G рассчитана на восемь накопителей U.2, однако существуют и родственные модели с 12×LFF и 24×SFF. На левой стороне шасси расположены два порта USB 3.0 Type-A, а на правой — кнопки питания, сброса и ID, а также пара индикаторов. Лотки для накопителей тоже оснащены двумя индикаторами. Кроме того, предусмотрен датчик открытия верхней крышки. Важно и удобно то, что практически все компоненты можно установить или получить доступ к ним без использования отвёртки. Шасси выполнено аккуратно и продуманно, что делает работу с ним приятной.

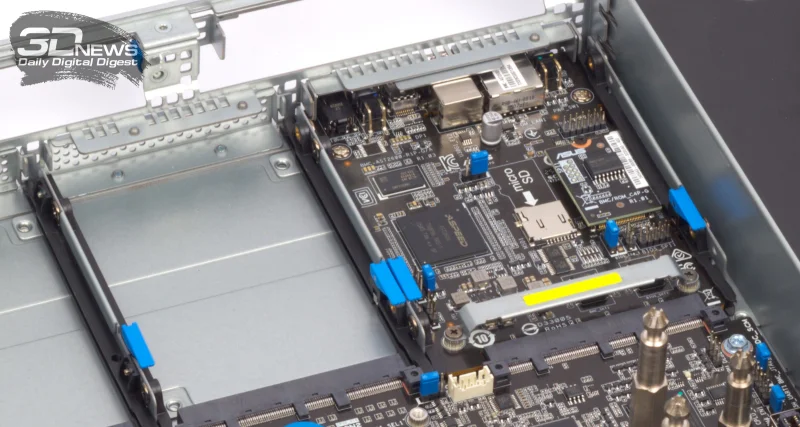

Сама материнская плата также выглядит чистой и опрятной — количество разъёмов, микросхем и перемычек сведено к минимуму. Это неудивительно, ведь, как упоминалось ранее, управляющая логика вынесена на отдельную плату ASMB12-iKVM. Именно здесь расположены BMC (ASPEED AST2600), разъём для TPM, слот micro SD (для хранения логов), а также, в данном случае, отдельная плата с SPI-памятью, отвечающая за функцию Dual BIOS. На заднюю часть модуля выведены порт 1GbE RJ45 для OOB-управления, два порта USB 3.0 Type-A, видеовыход mini-DP, а также кнопка-индикатор ID и кнопка питания.
BIOS и BMC

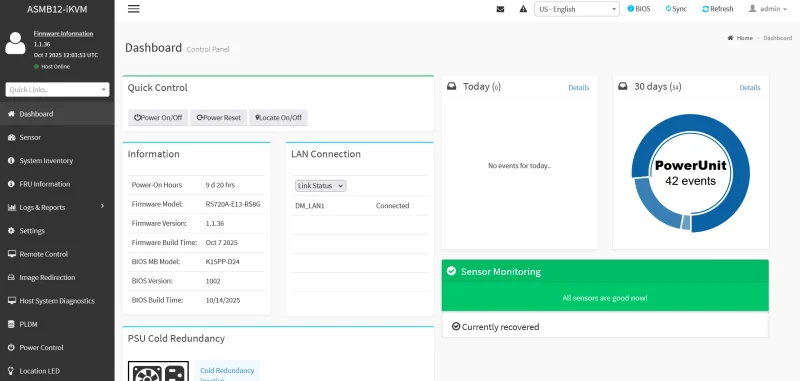

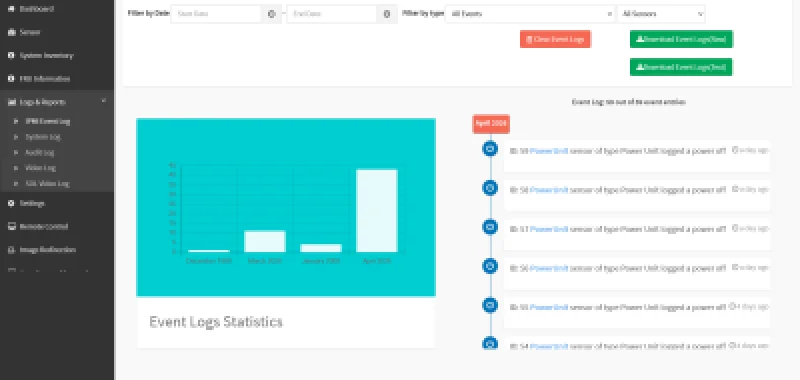

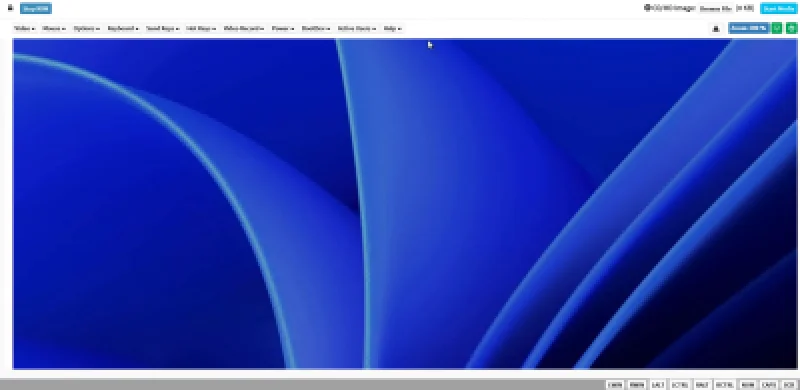

Встроенное ПО BMC здесь достаточно типичное — MegaRAC SP-X, со всеми своими плюсами и минусами: присутствует и удобный HTML5 iKVM с функцией проброса образов, и множество разнообразных опций и параметров, собранных в одном разделе. Однако в целом всё необходимое доступно. Отдельного упоминания, пожалуй, заслуживает лишь функция автоматической регулировки оборотов вентиляторов, которая предлагает два режима: обычный и максимальный. При активации последнего кулеры разгоняются до 24 тысяч оборотов в минуту, создавая заметный уровень шума.

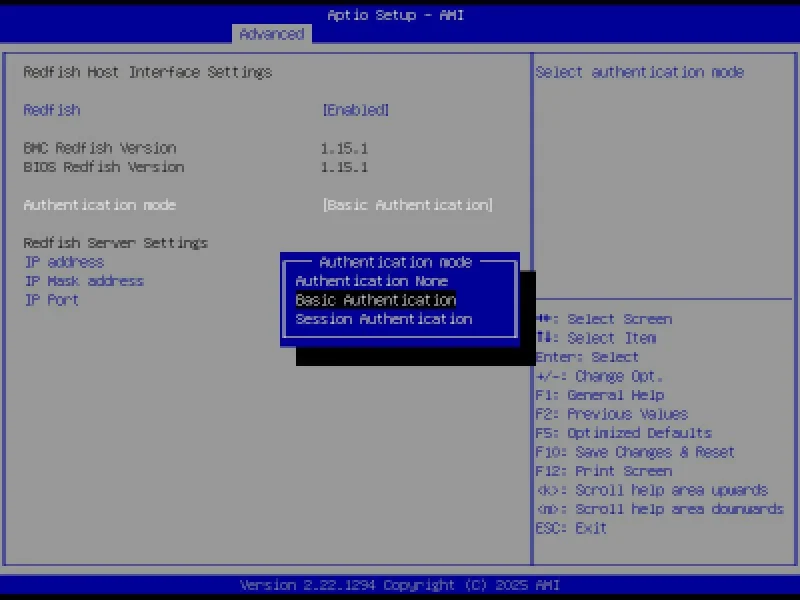

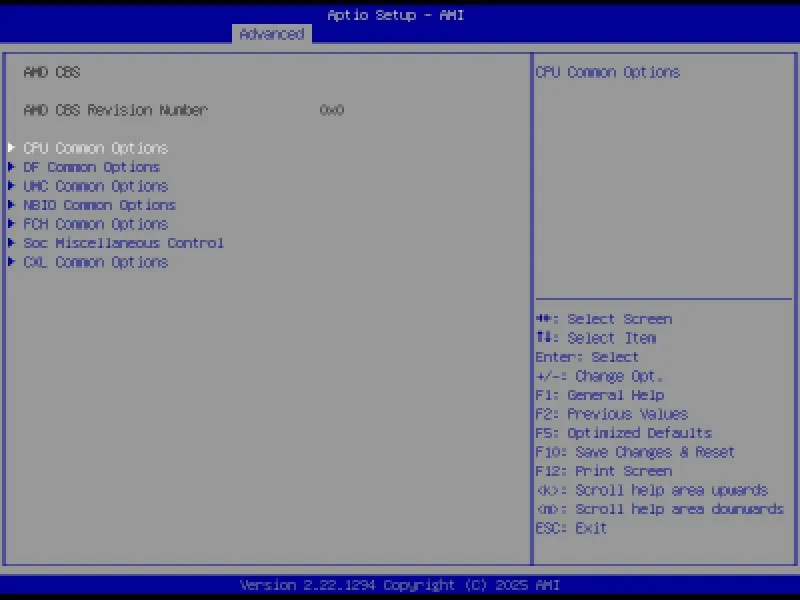

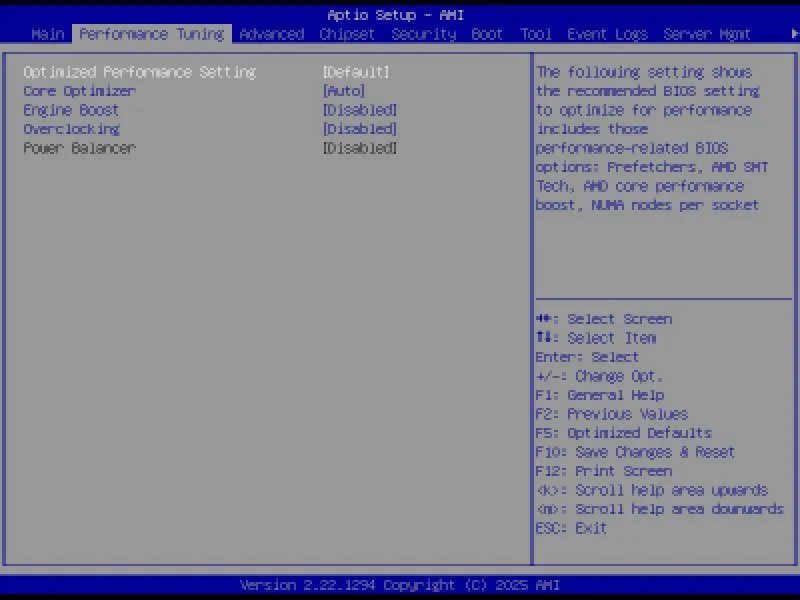

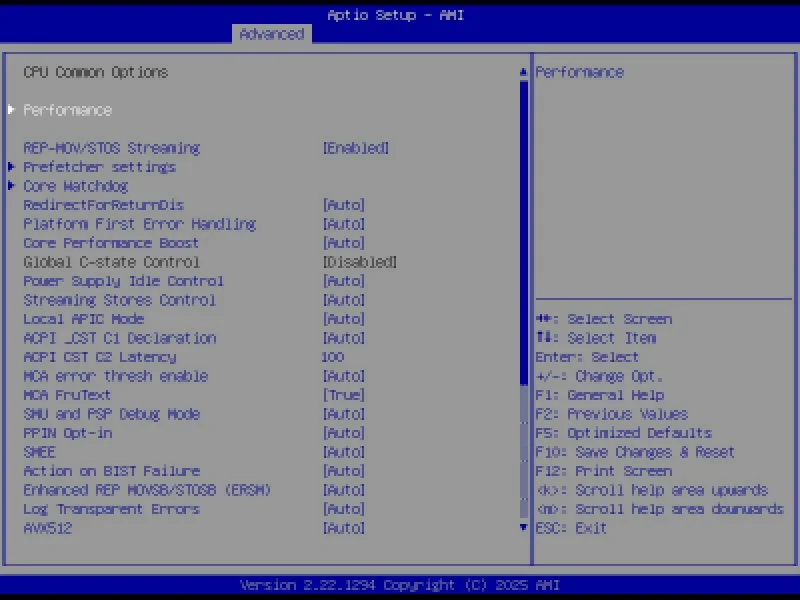

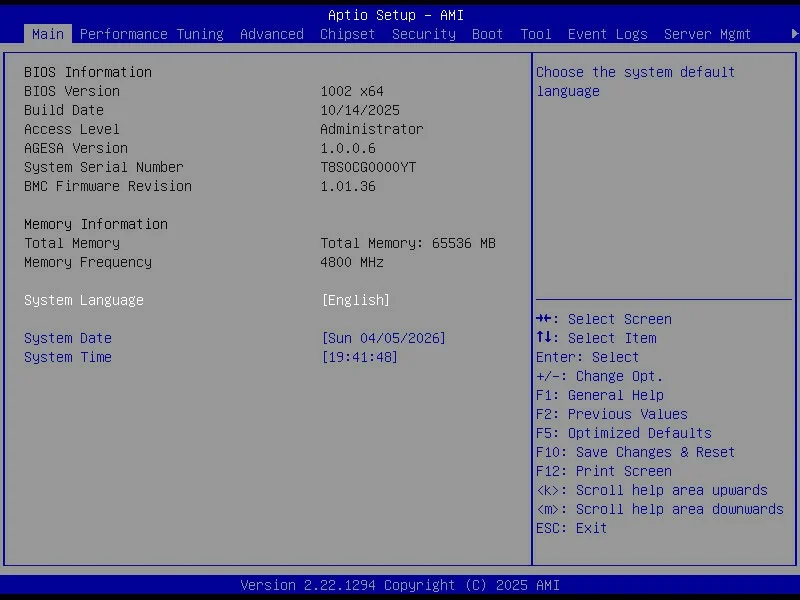

В BIOS присутствует множество параметров, влияющих на производительность и функционирование CPU и оперативной памяти. Однако вникать во все эти настройки вовсе не обязательно, так как предусмотрено несколько готовых режимов. Например, Core Optimizer обеспечивает максимально длительное удержание турбочастот в автоматическом режиме, но при этом допускает ручную установку пиковой частоты. Engine Boost служит для общего повышения тактовой частоты процессора, и его рекомендуется активировать лишь в том случае, если температура воздуха на входе в корпус не превышает +25 °C. Название Overclocking говорит само за себя. При его активации выводится предупреждение о потенциальных рисках, а в документации советуют использовать внешний PCIe-контроллер для жёстких дисков. И наконец, Power Balancer в сочетании с ASUS Control Center (ACC) динамически изменяет частоты всех ядер CPU в зависимости от их текущей нагрузки или же предоставляет возможность ограничить максимальную частоту.
