MSI MPG B850I Edge: Мощная материнская плата формата mini-ITX

03-11-2025 00:05
0

Формат материнских плат mini-ITX предъявляет наиболее строгие требования абсолютно ко всем элементам подобных устройств. Неудивительно, ведь разработчикам необходимо разместить на площади 170 × 170 мм процессорный разъём с элементами питания, модули для оперативной памяти и графического ускорителя, интерфейсы для SSD и SATA, аудиосистему, сетевые контроллеры и множество других вспомогательных компонентов. Ко всему этому добавляется необходимость организации эффективного теплоотвода и реализации возможностей для подключения кулеров и отслеживания тепловых показателей. Утверждение, что все эти элементы размещены на текстолитовой основе чрезвычайно плотно, является огромным преуменьшением. Несмотря на это, подобные платы продолжают производиться, что подтверждает наличие на них устойчивого спроса. В этом обзоре мы рассмотрим одну из таких моделей, созданную на базе свежего чипсета AMD B850 для процессоров Ryzen – MSI MPG B850I Edge Ti WiFi.

⇡#Технические параметры и цена

Совместимые процессоры	Процессоры AMD Ryzen 9000/8000/7000 для сокета AM5
Системная логика	AMD B850
Организация памяти	2 слота UDIMM/CUDIMM DDR5 с максимальным объёмом 128 ГБ;
	реализован двухканальный доступ;
	работа с модулями частотой 4800-5600 МГц (JEDEC) и 5600-10000 МГц (разгон);
	совместимость с AMD POR Speed, JEDEC Speed, AMD EXPO
Видеоинтерфейсы	1 разъём HDMI 2.1 (разрешение 8K при 60 Гц)
Слоты расширения	От процессорного разъёма:
Слоты расширения	– 1 слот PCI Express 5.0 x16/x8/x4
Накопительные интерфейсы	От процессора:
	– 1 x M.2_1 для PCIe-накопителей 5.0 x4 длиной 80 мм;
	От чипсета AMD B850:
	– 1 × M.2_2 для PCIe-накопителей 4.0 x4 длиной 80 мм;
	– 2 × SATA с пропускной способностью 6 Гбит/с
Сетевые	Контроллер Realtek 8126 с поддержкой 5 Гбит/с;
интерфейсы	модуль Wi-Fi 7 Qualcomm QCNCM865 (802.11 a/b/g/n/ac/ax/be) до 5.8 Гбит/с, работа в диапазонах 2.4/5/6 ГГц (ширина канала 320 МГц) и Bluetooth 5.4
Аудиосистема	HD-кодек Realtek ALC4080 7.1 с поддержкой 32 бит/384 кГц:
Аудиосистема	– аудиотракт изолирован от других компонентов платы
Интерфейсы USB	Всего 11 USB-портов, включая:
	– 1 порт USB Type-C 20 Гбит/с (на тыльной панели);
	– 4 порта USB 3.2 Gen2 10 Гбит/с (3 Type-A сзади + 1 Type-C внутри);
	– 4 порта USB 3.2 Gen1 5 Гбит/с (два сзади и два внутри);
	– 2 порта USB 2.0 (внутренние)
Разъёмы тыльной панели	Кнопки Clear CMOS и Flash BIOS;
	видеовыход HDMI 2.1;
	два порта USB 3.2 Gen1 Type-A;
	два порта USB 3.2 Gen2 Type-A;
	порт USB 3.2 Gen2 Type-A, USB Type-C и сетевой порт;
	два SMA-разъёма для антенн Wi-Fi (2T2R);
	оптический выход и два аудиоразъёма 3,5 мм
Внутренние коннекторы	24-контактный разъём питания ATX;
	8-контактный разъём ATX 12 В;
	2 разъёма SATA 3;
	2 слота M.2 Socket 3;
	коннектор USB Type-C для порта USB 3.2 10 Гбит/с;
	разъём для двух портов USB 3.2 Gen1 5 Гбит/с;
	разъём для двух портов USB 2.0;
	3 4-пиновых разъёма для процессорного кулера, помпы СЖО и корпусного вентилятора;
	контакты передней панели корпуса;
	аудиоконнектор передней панели;
	разъём датчика вскрытия корпуса;
	коннектор EZ Conn-header (JAF_2);
	разъём ARGB LED (для адресуемых светодиодов 5В/3A);
	коннектор для модуля TPM;
	4 светодиода EZ Debug;
	индикатор EZ Memory Detection
BIOS	256-Мбит UEFI AMI BIOS с многоязычным интерфейсом и графической оболочкой
Контроллер ввода-вывода	Nuvoton NCT6687D-R
Дополнительные особенности	10-слойная PCB из серверных материалов;
	система питания процессора 8+2+1 (90А SPS);
	слот PCI-E с усилением Steel Armor II;
	режим расширения памяти;
	фирменный BIOS Click Bios X;
	пакет программ MSI Center
Форм-фактор, размеры (мм)	Mini-ITX, 170 × 170
Поддерживаемые ОС	Windows 11 x64
Гарантия (лет)	3
Рекомендованная цена, руб.	28 999

⇡#Комплектация и упаковка

Материнская плата MSI MPG B850I Edge Ti WiFi поставляется в стильной миниатюрной упаковке, где представлены ключевые сведения о модели и её функциональных возможностях.

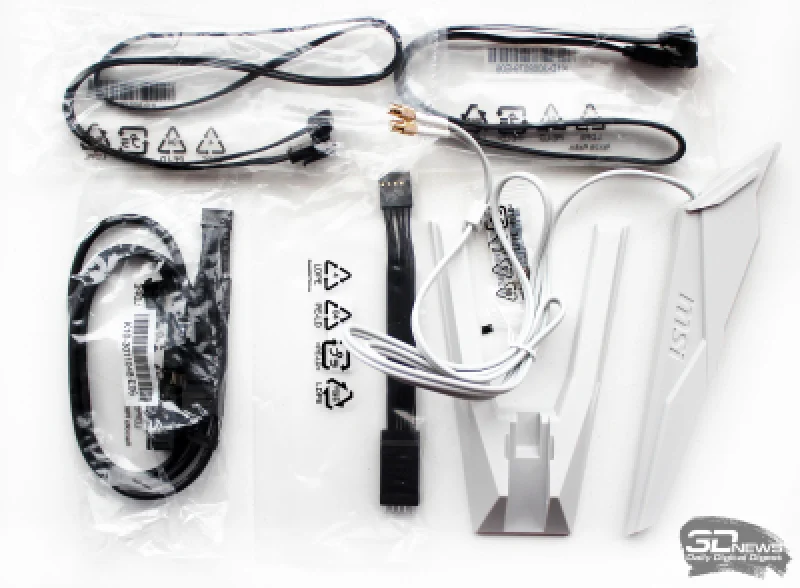

Несмотря на скромные габариты, комплектация устройства содержит все требуемые компоненты для полноценной работы и модернизации. В набор входят антенна Wi-Fi модуля, SATA-кабель, шлейф для подключения передней панели EZ, кабель EZ Conn, провод для ARGB-подсветки, три крепёжных винта для M.2 накопителей, краткое руководство, ваучер MSI Shout Out и набор стикеров.

Цена устройства составляет 28 999 рублей, что характерно для решений формата mini-ITX, традиционно превосходящих по стоимости полноразмерные аналоги. Отметим, что произведённая в Китае плата сопровождается трёхлетней гарантией на территории России.

⇡#Дизайн и особенности

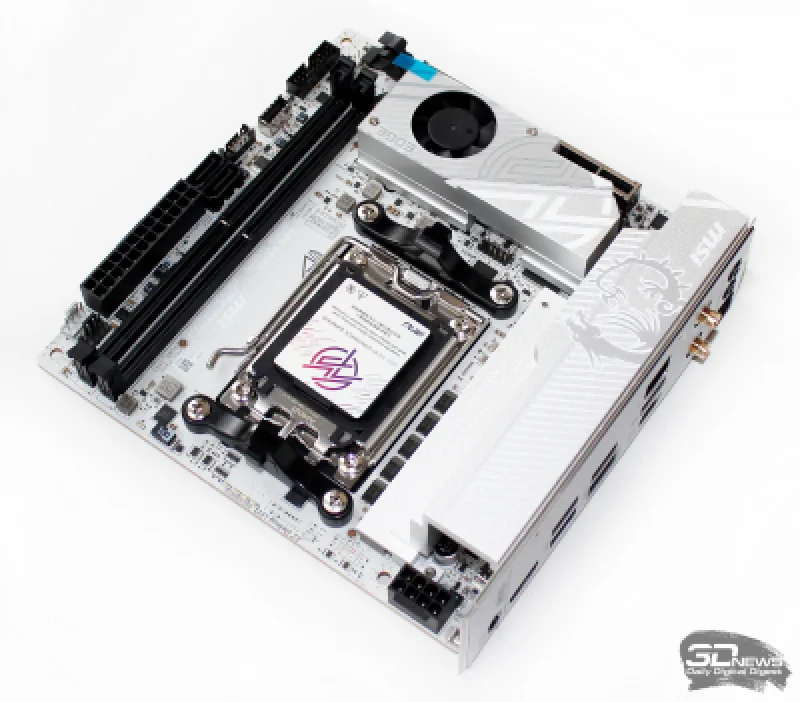

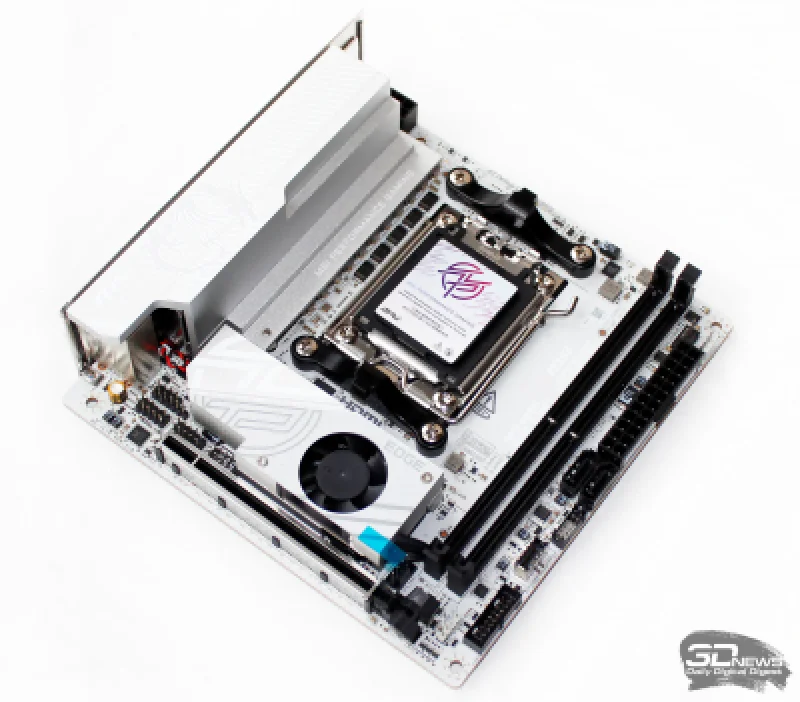

Стоит подчеркнуть, что MSI MPG B850I Edge Ti WiFi, обладая компактным исполнением, относится к игровой серии Performance Gaming, что позволяет сравнивать её с топовыми моделями линейки Edge и Carbon. Инженерам компании удалось создать изящную плату в белоснежном цветовом решении, сохранив все преимущества формата mini-ITX.

Как можно заметить, компоновка элементов на материнской плате чрезвычайно плотная — единственное свободное пространство расположено между модулями оперативной памяти и процессорным разъёмом, что продиктовано требованием совместимости с системами охлаждения ЦП. Все остальные участки платы максимально заняты электронными компонентами и интерфейсами.

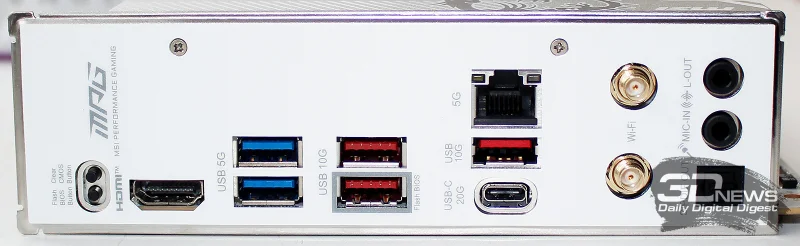

Интегрированный блок портов ввода-вывода, выполненный в белом цвете согласно общей концепции дизайна, предлагает весьма солидный набор разъёмов и элементов управления.

Здесь размещены: утопленные кнопки Clear CMOS и Flash BIOS (для предотвращения случайных нажатий), видеовыход HDMI 2.1, два порта USB 3.2 Gen1 (5 Гбит/с) и три порта USB 3.2 Gen2 (10 Гбит/с), разъём Type-C с пропускной способностью 20 Гбит/с, сетевой порт, два SMA-коннектора для антенн беспроводного модуля (2T2R), два аудиоразъёма 3,5 мм и оптический выход. Стоит отметить отсутствие портов USB 2.0 и видеовыхода DisplayPort.

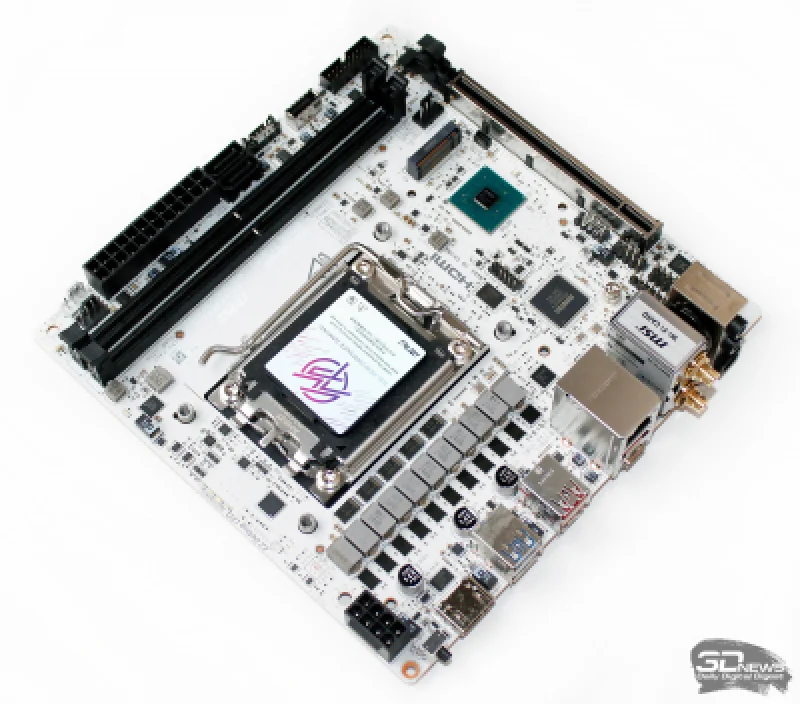

Для детального изучения ультракомпактной платы MSI MPG B850I Edge Ti WiFi требуется демонтировать все радиаторы. В таком виде она значительно теряет в весе и выглядит следующим образом.

Основой MSI MPG B850I Edge Ti WiFi служит десятислойная печатная плата, изготовленная из серверного материала с повышенным содержанием меди в слоях. Учитывая компактные габариты платы, такой конструктивный подход выглядит совершенно оправданным и обеспечивает надёжность и долговечность работы в условиях повышенных нагрузок.

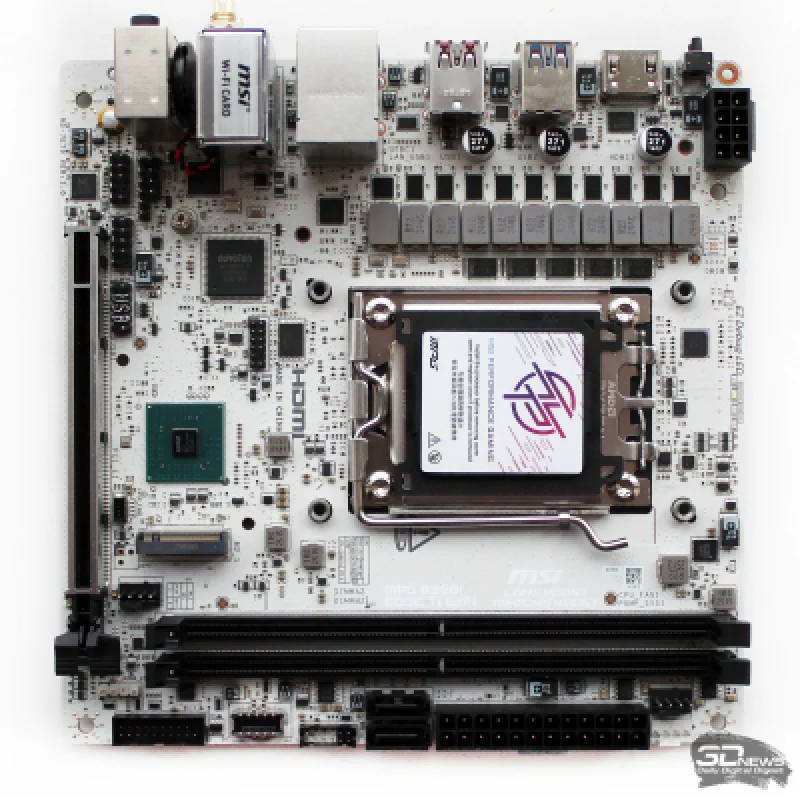

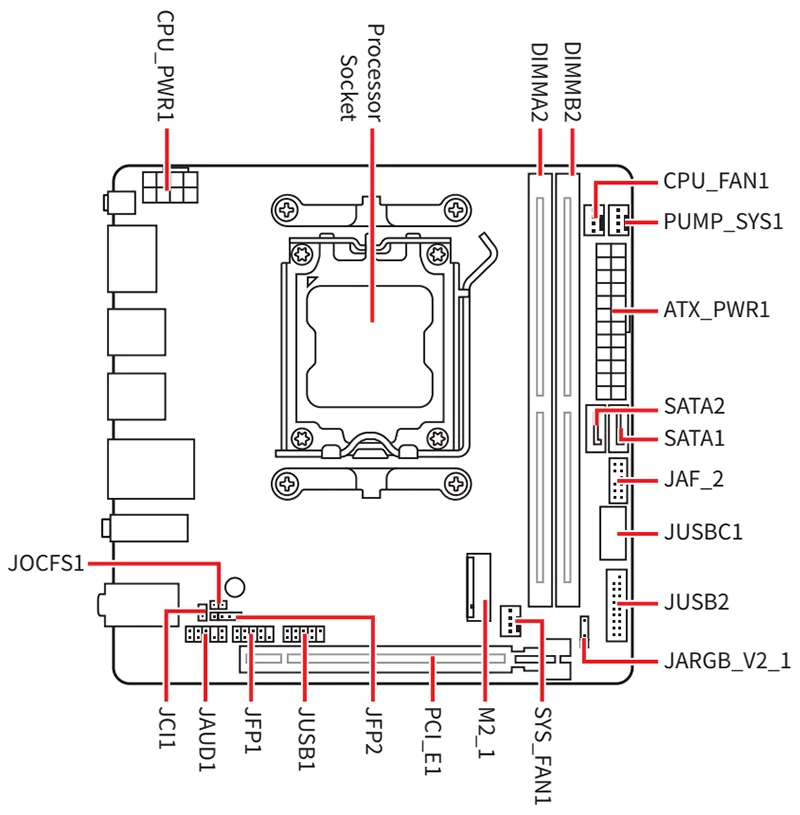

Далее представлена схематическая компоновка практически всех элементов и портов на плате.

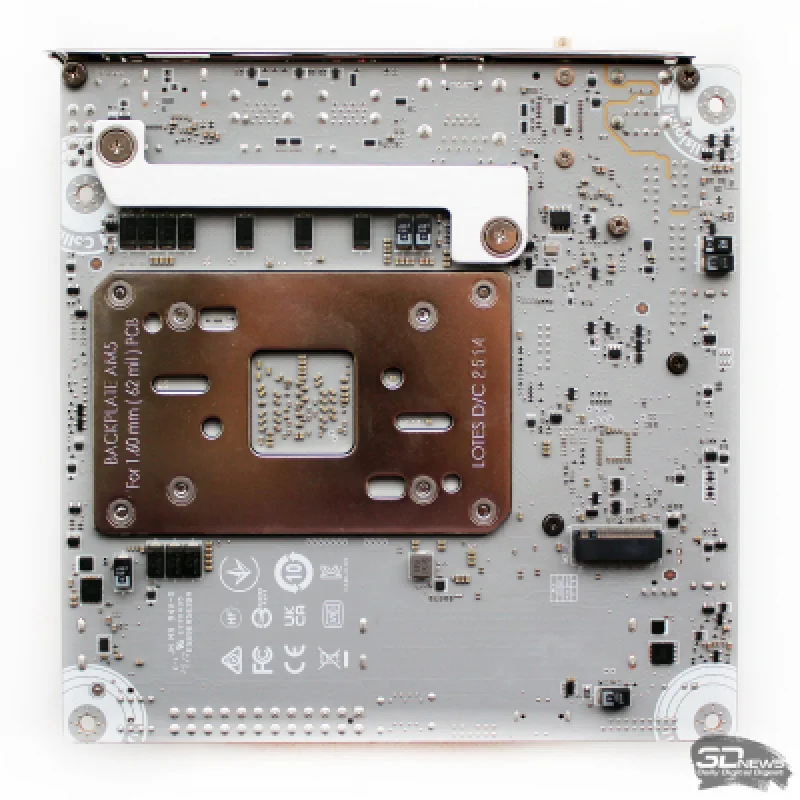

Раньше я не обращал внимания на габариты процессорного сокета, но здесь он производит впечатление настоящего исполина, особенно учитывая усиливающую пластину на тыльной стороне текстолита.

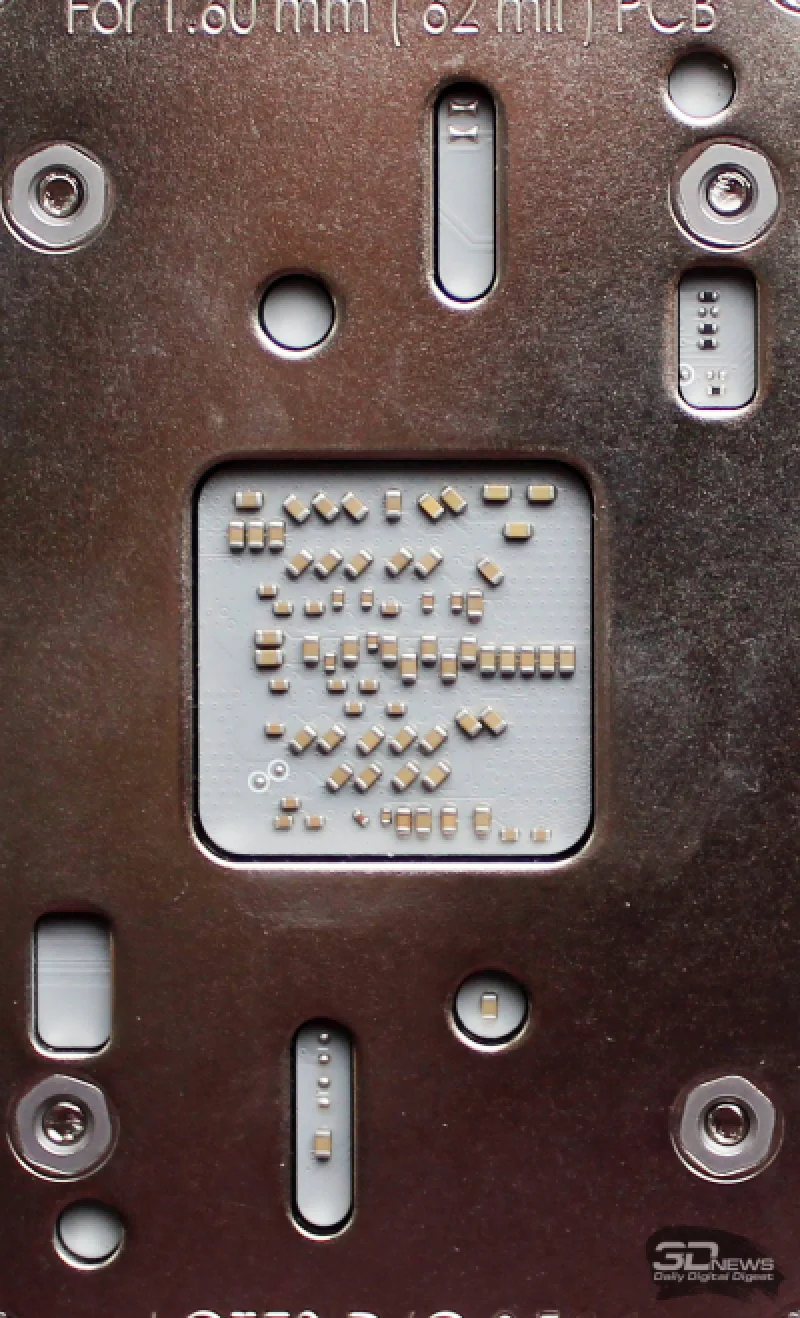

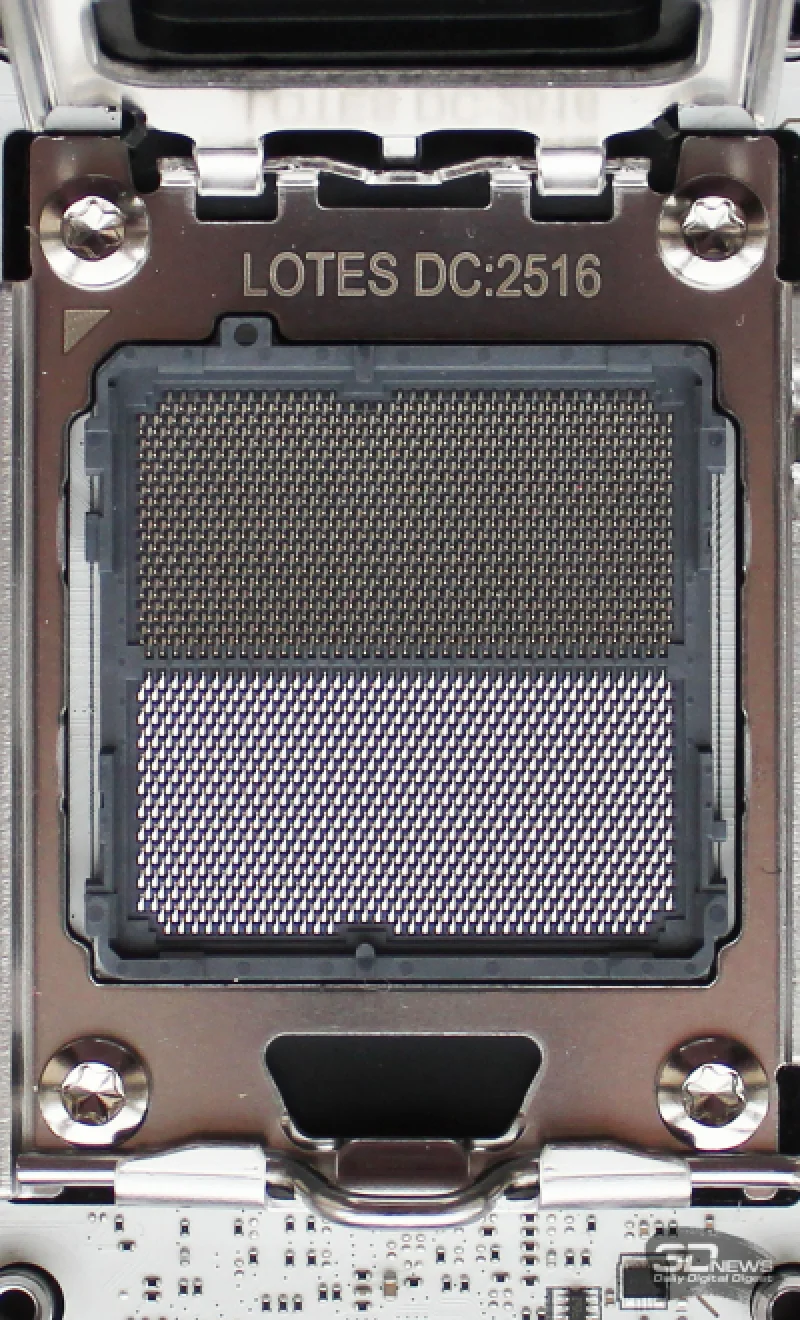

Стандартный разъём AM5, произведённый компанией Lotes, совместим со всеми современными процессорами, разработанными для данной платформы.

Полный список совместимых процессоров доступен на странице технической поддержки материнской платы и охватывает все модели — от AMD Ryzen 3 8300G до флагманского Ryzen 9 9950X3D, который станет мечтой для каждого игрока.

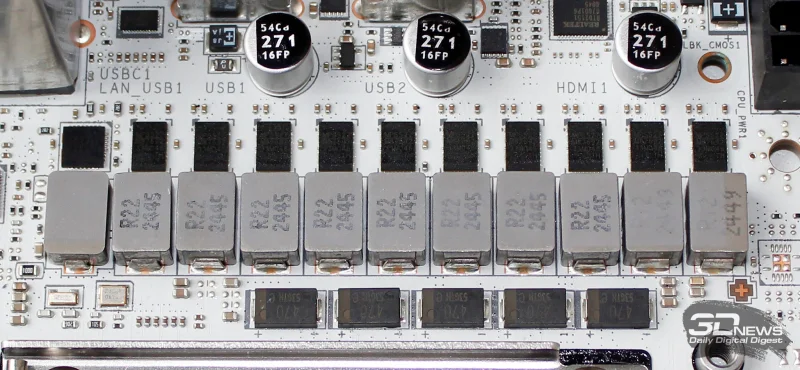

Конфигурация системы питания процессора выполнена по схеме «8+2+1» и включает десять 90-амперных модулей MPSS27 M87692 от Monolithic Power Systems, а также один BR00 5CAL от Alpha & Omega Semiconductor (расположен слева на изображении).

Таким образом, совокупная теоретическая мощность силовой цепи превышает 800А, что с двукратным запасом удовлетворяет требованиям любого процессора AMD, созданного для Socket AM5.

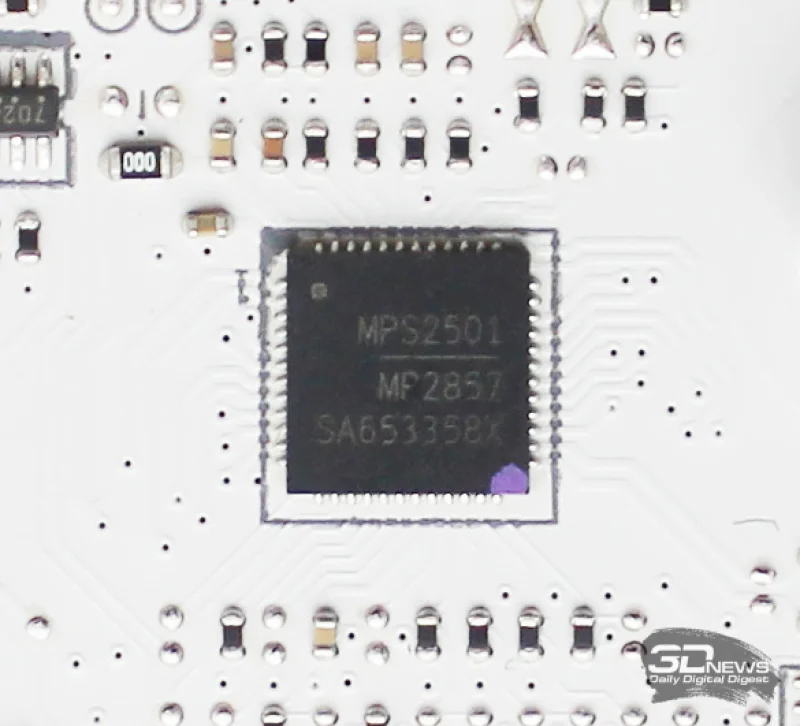

Функции управления энергоснабжением процессора выполняет ШИМ-контроллер MPS2501 MP2857, также произведённый Monolithic Power Systems.

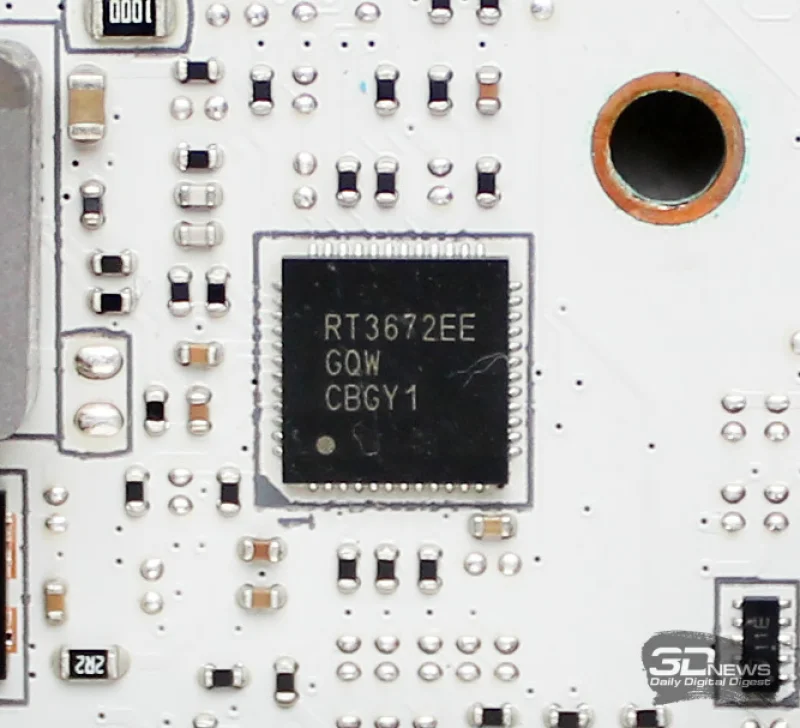

Дополнительно на плате установлен двухфазный контроллер Richtek RT3672EE, который, вероятно, управляет двумя дополнительными фазами питания.

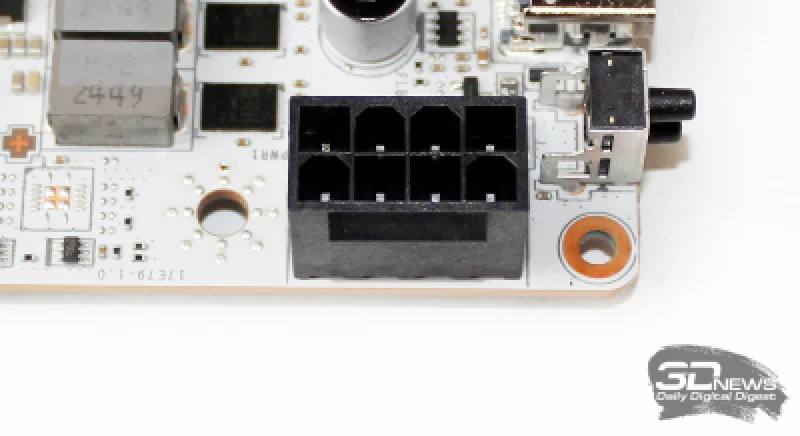

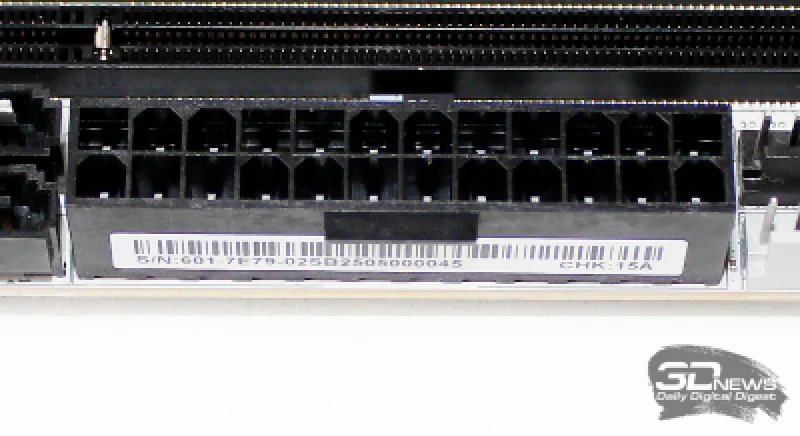

Электропитание платы организовано через стандартные 24- и 8-контактные разъёмы, оснащённые цельнометаллическими контактными группами.

Оба разъёма ориентированы замками наружу, однако подключение и отключение кабелей остаётся неудобным из-за компактного форм-фактора платы.

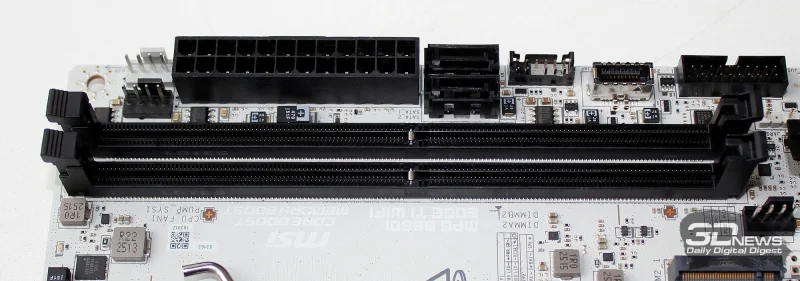

На материнской плате MPG B850I Edge Ti WiFi установлено два разъёма для модулей памяти DDR5 DIMM, оборудованных защёлками исключительно с правого края. Компания MSI применяет прогрессивную технологию поверхностного монтажа (SMT) для крепления слотов к текстолиту, что способствует минимизации помех, увеличению долговечности и устойчивости работы.

Предельная ёмкость ОЗУ в двухканальной конфигурации доходит до 128 ГБ при частотах до 10000 МГц. Разумеется, указанная максимальная частота носит скорее рекламный характер, однако производит определённое психологическое воздействие. Платформа также совместима с технологиями AMD POR Speed, JEDEC Speed и AMD EXPO.

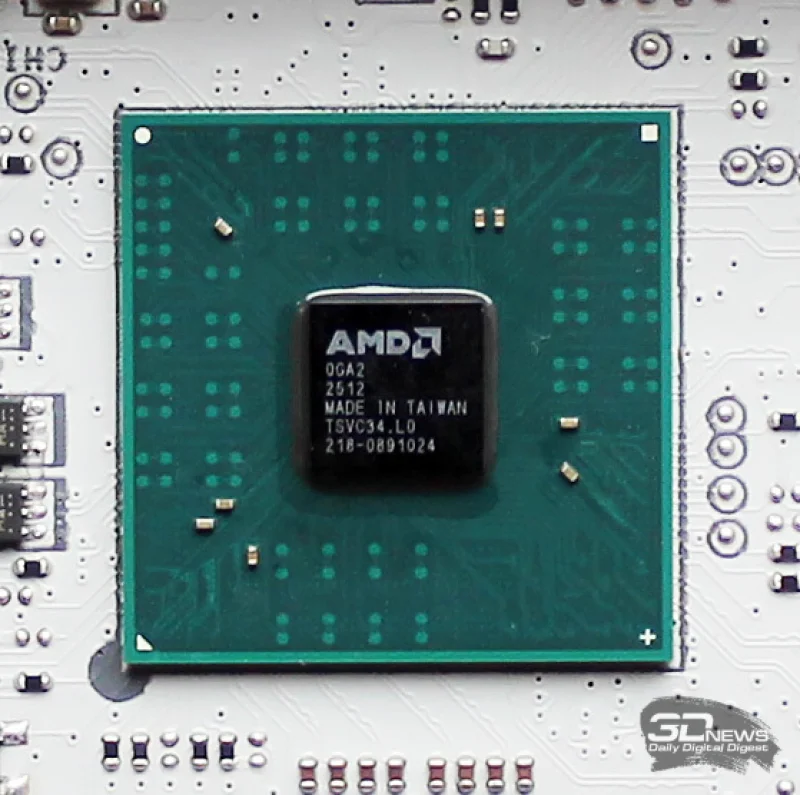

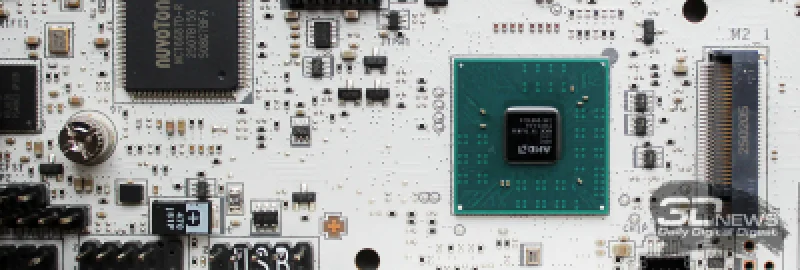

Основой системной платы служит набор логики AMD B850, тепловыделение которого отводится компактным теплорассеивателем, чью конструкцию мы рассмотрим позднее.

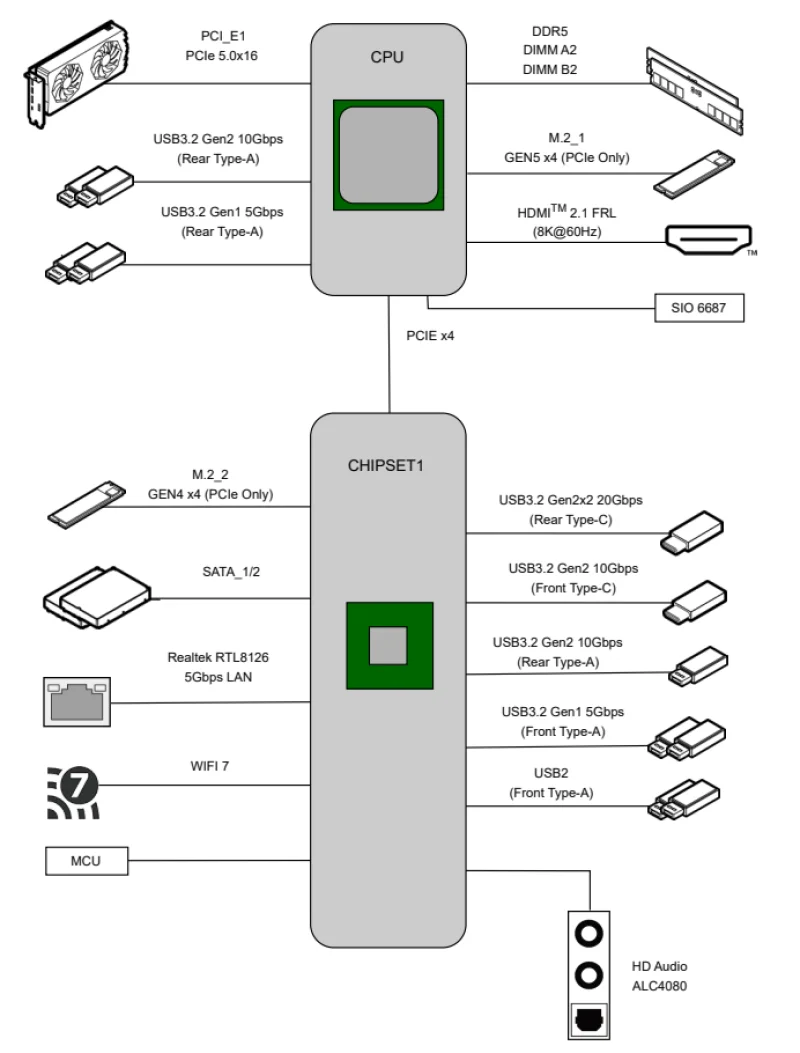

Ниже представлена структурная схема, демонстрирующая распределение ресурсов между центральным процессором и чипсетом.

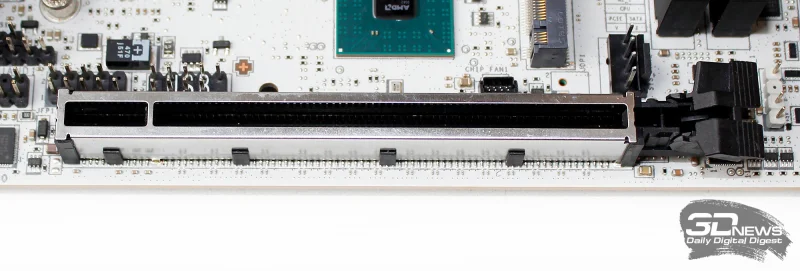

Модель MSI MPG B850I Edge Ti WiFi располагает единственным, но полноценным слотом PCI-Express x16 поколения 5.0, заключённым в металлический кожух Steel Armor, обеспечивающий экранирование контактов от электромагнитных наводок.

Данный разъём задействует линии центрального процессора.

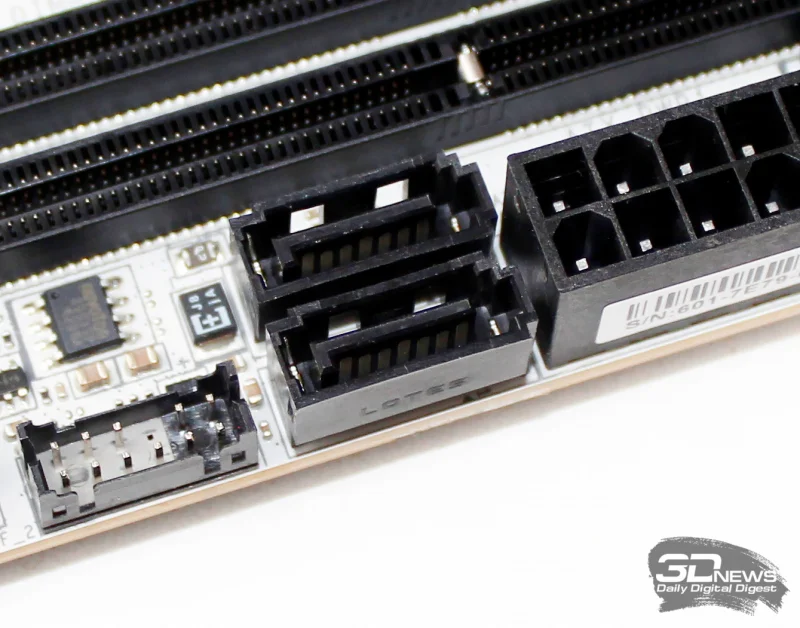

Количество разъёмов SATA на MSI MPG B850I Edge Ti WiFi ограничено двумя, что для формата mini-ITX является приемлемым показателем. Оба порта имеют вертикальную ориентацию.

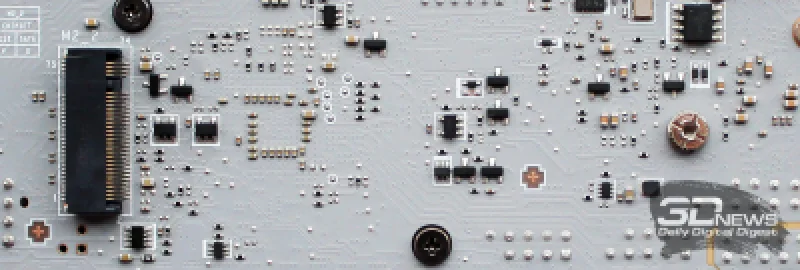

Что касается слотов M.2 для скоростных твердотельных накопителей, их насчитывается не один, как можно было предположить, а целых два. Первый расположен на фронтальной стороне платы, тогда как второй смонтирован на тыльной поверхности печатной платы.

Основной слот M.2_1 использует процессорные линии, соответствует стандарту PCIe 5.0 (x4) и укомплектован радиатором с компактным вентилятором. Второй разъём функционирует через чипсет, поэтому поддерживает только накопители стандарта PCIe 4.0 (x4) и не имеет системы охлаждения. Оба слота рассчитаны на накопители длиной 80 мм. Впечатляющая оснащённость для платы данного форм-фактора.

Модель MSI MPG B850I Edge Ti WiFi включает два сетевых адаптера. Проводное соединение обеспечивается 5-гигабитным контроллером Realtek 8126, тогда как беспроводная связь осуществляется через модуль Qualcomm QCNCM865 с поддержкой Wi-Fi 7, достигающим скорости до 5.8 Гбит/с, работающим в диапазонах 2.4, 5 и 6 ГГц (с шириной канала 320 МГц) и оснащённым Bluetooth 5.4. Управление приоритетами трафика и настройкой пропускной способности осуществляется с помощью приложения MSI AI LAN Manager.

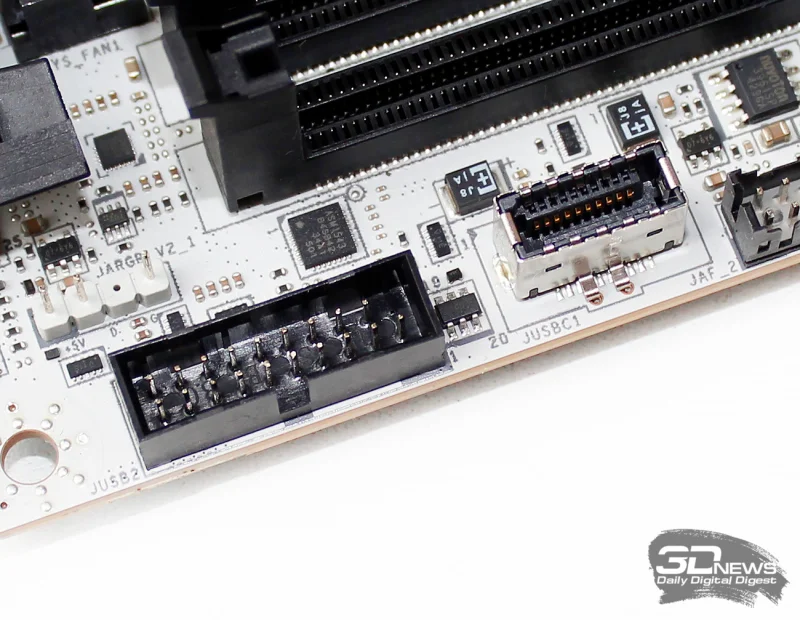

Примечательно, что на данной материнской плате инженеры MSI смогли разместить целых одиннадцать портов USB, из которых пять являются внутренними.

Непосредственно на текстолите установлены два разъёма USB 2.0, два порта USB 3.2 Gen1 и высокоскоростной USB 3.2 Gen2. О конфигурации тыловой панели мы упоминали ранее.

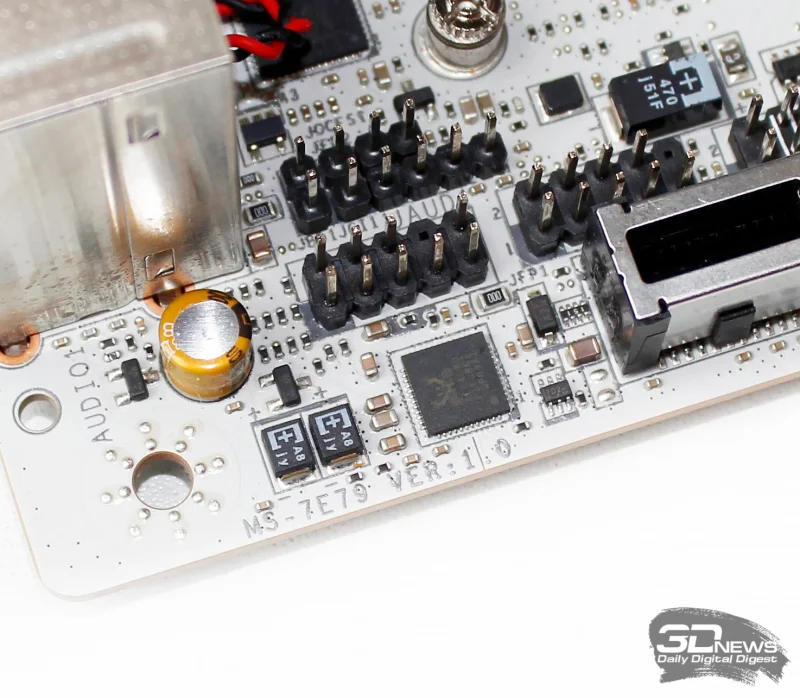

Помимо прочего, компания MSI уделила внимание аудиосистеме для этой компактной модели: вместо стандартного ALC897 здесь применён 7.1-канальный HD-кодек Realtek ALC4080, а также размещён один конденсатор, ориентированный на требовательных меломанов.

К аппаратным усовершенствованиям также относится раздельная разводка аудиоканалов в различных слоях платы и изоляция звуковой зоны от остальных компонентов, причём внешний блок с аудиовыходами экранирован металлическим кожухом от внутренних электрических помех (фирменная технология Isolated Analogy Structure).

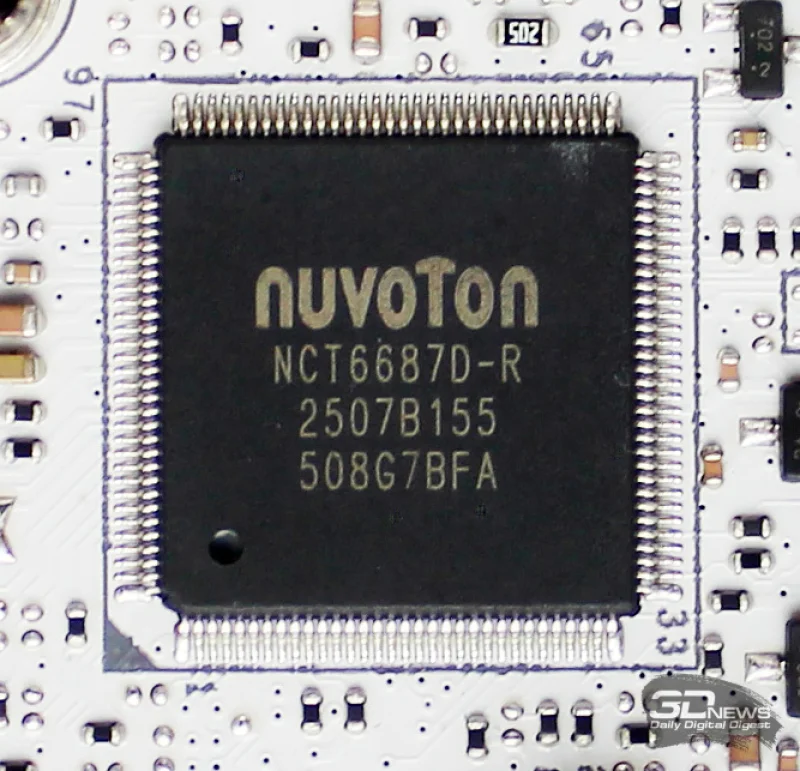

Функции Super I/O, мониторинга и регулировки скорости вращения вентиляторов на MSI MPG B850I Edge Ti WiFi реализованы через контроллер Nuvoton NCT6687D-R.

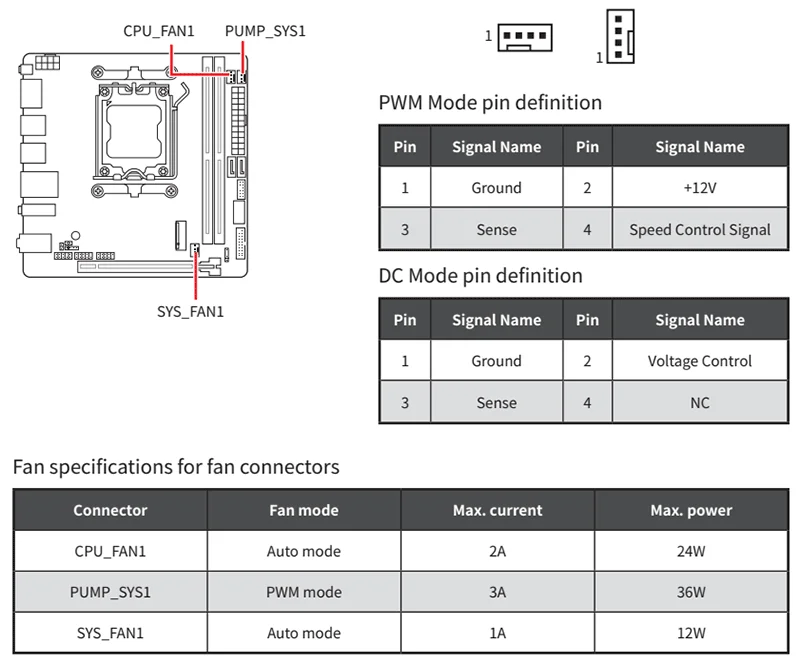

Плата позволяет подключить два вентилятора (рассчитанных на 2А и 1А) и одну помпу СЖО (до 3А), настраиваемые через BIOS или утилиту MSI Center.

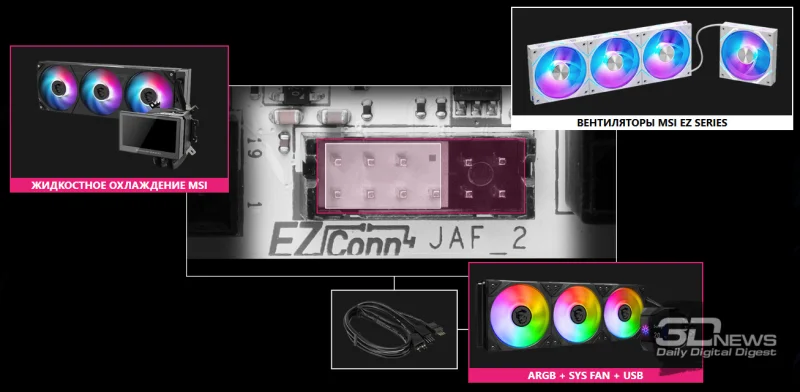

Также на плате присутствует фирменный коннектор EZ Conn (JAF_2), объединяющий подключение корпусного кулера и адресуемой светодиодной подсветки (12 В).

Кабель для соединения с EZ Conn входит в комплект поставки материнской платы.

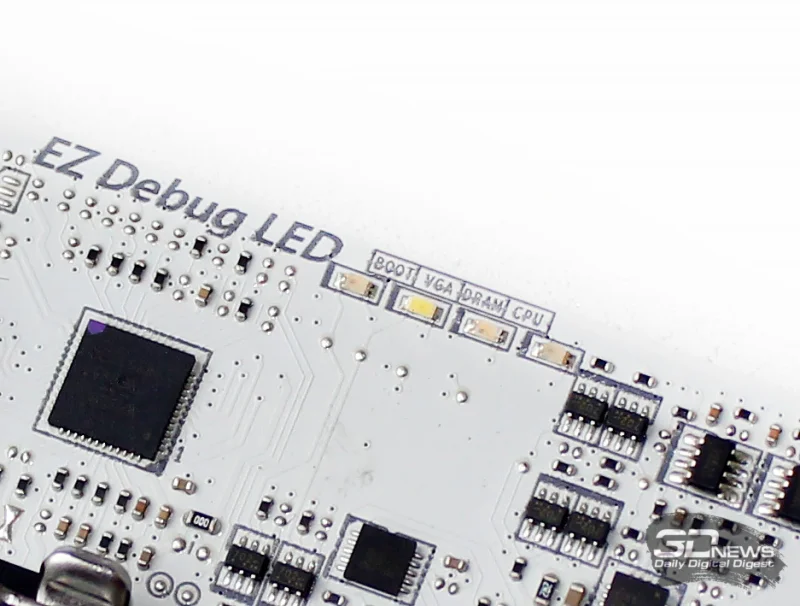

Индикатор POST-кодов на плате отсутствует по объективным причинам, однако имеется ряд из четырёх светодиодов EZ Debug LED: CPU/DRAM/VGA/BOOT.

Они укажут на соответствующую неполадку во время прохождения CMOS и процесса загрузки. Помимо этого, возле разъёмов для модулей памяти расположен светодиодный индикатор обнаружения неисправных модулей, который мгновенно оповестит о возникшей проблеме.

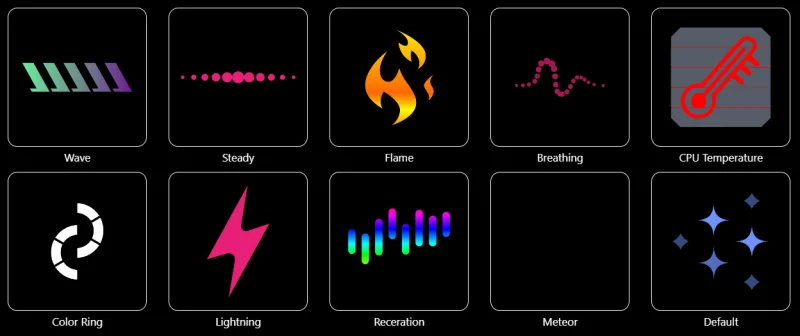

На плате предусмотрено два разъёма для подсветки: ARGB 12В и RGB 5В. Настройка подключённых к плате устройств с подсветкой или светодиодных лент осуществляется через приложение MSI Center, где можно выбрать один из десяти доступных режимов работы адресуемой подсветки.

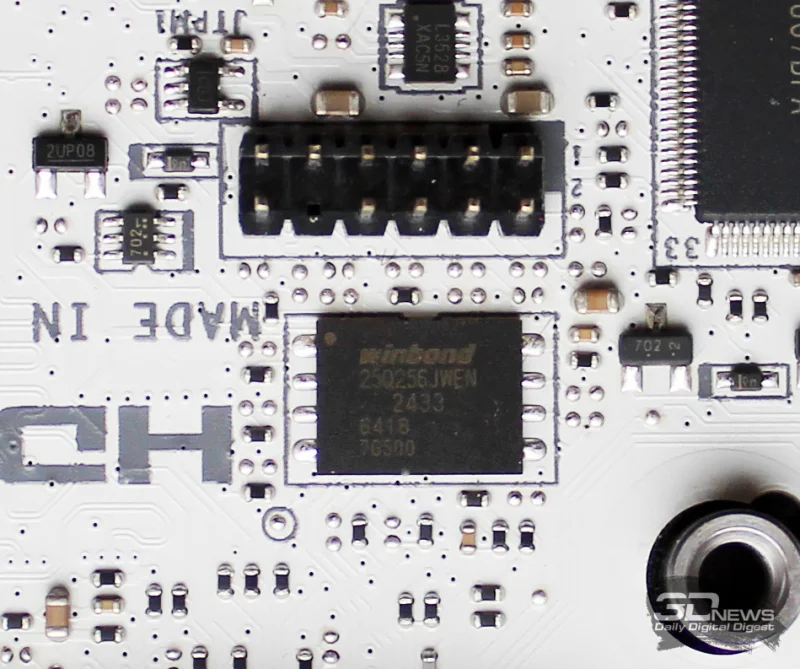

На плате установлена одна микросхема BIOS, произведённая компанией Winbond (25Q256JWEN).

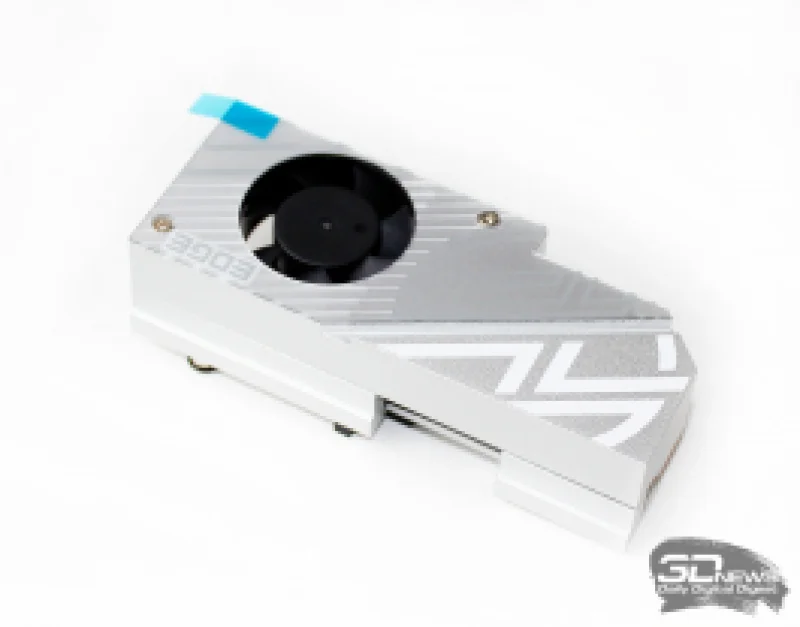

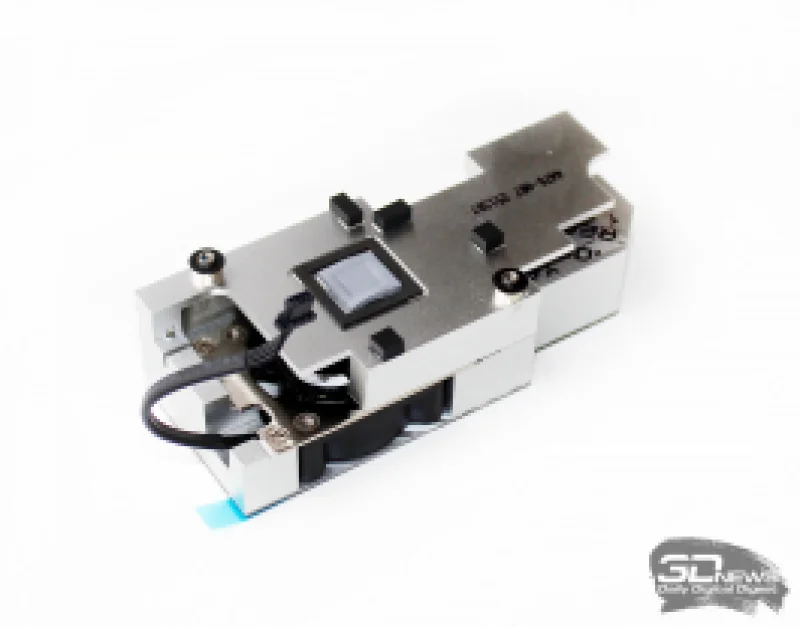

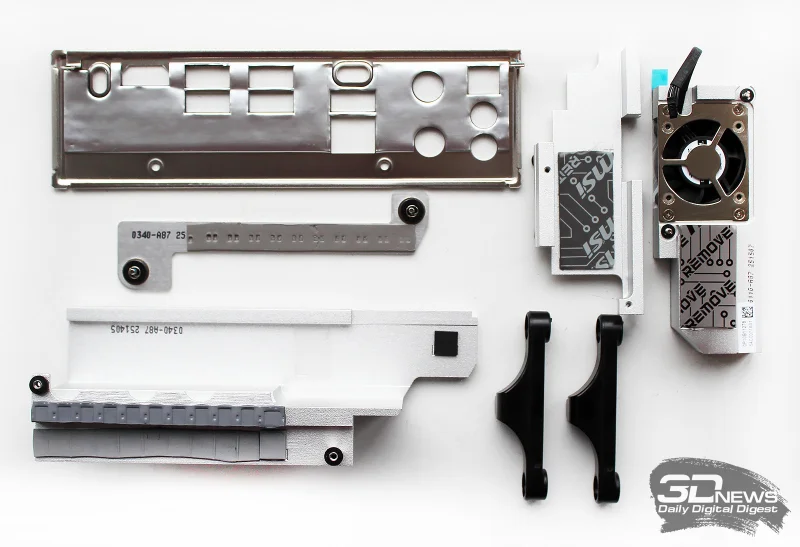

Для охлаждения компонентов силовой подсистемы процессора на MSI MPG B850I Edge Ti WiFi используется алюминиевый радиатор с термопрокладкой, а также теплораспределительная пластина на обратной стороне платы с аналогичной термопрокладкой.
